On vient d'acheter une clé dynamométrique, on la sort de son coffret, et on réalise immédiatement que sa lecture n'est pas aussi intuitive qu'une simple règle graduée. Il y a deux échelles sur le manche - une fixe, une mobile - et pas toujours d'explication claire sur la façon dont elles fonctionnent ensemble. On tourne la bague de réglage, on croit avoir atteint 90 N.m, et on finit par douter d'avoir réellement serré au couple ou d'avoir simplement appliqué une valeur approximative.
C'est l'une des erreurs les plus fréquentes avec cet outil : croire qu'il suffit de "viser la bonne graduation" sur l'échelle visible. En réalité, une clé de serrage à déclenchement fonctionne comme un micromètre simplifié - deux graduations se lisent ensemble pour obtenir la valeur totale. Ignorer cette lecture double conduit systématiquement à un réglage incorrect : soit un sous-serrage qui laisse un boulon de roue insuffisamment tendu, soit un sur-serrage qui force le filetage d'un bouchon de vidange aluminium au-delà de sa limite.
Cet article explique pas à pas comment lire les deux échelles, comment les additionner pour obtenir la valeur réelle, comment régler la clé correctement avant chaque intervention, et comment interpréter le déclenchement pour s'assurer que le couple de serrage cible a bien été atteint - et pas dépassé. La méthode est identique quelle que soit la marque, le carré d'entraînement ou la plage de fonctionnement de l'outil.

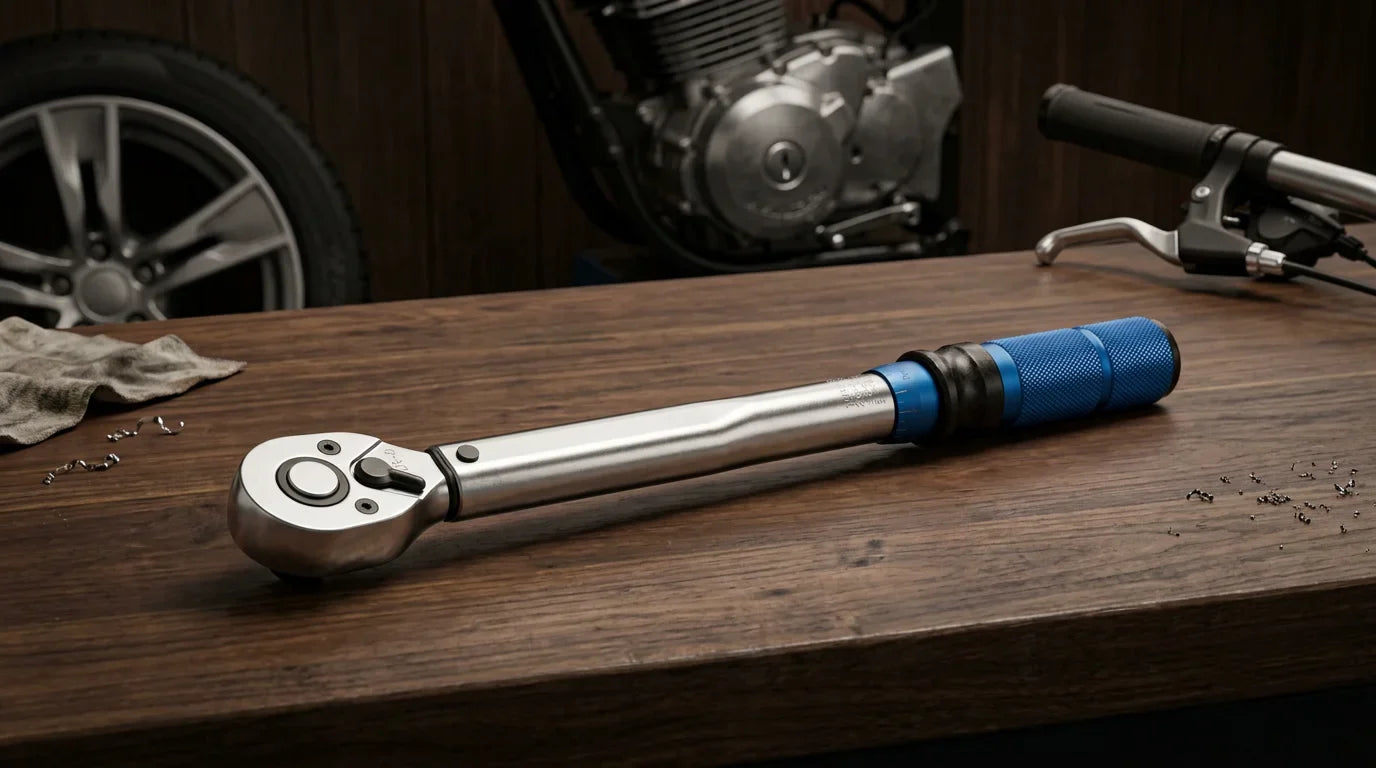

Anatomie d'une clé dynamométrique à déclenchement
Le corps fixe et son échelle principale en N.m
Le corps de la clé - la partie rigide non mobile - porte l'échelle principale. Cette graduation est imprimée ou gravée sur toute la longueur du manche et représente les valeurs de couple en N.m par grands intervalles : souvent de 10 en 10 N.m ou de 20 en 20 N.m selon la plage totale de l'outil. Un trait de référence longitudinal - une ligne droite qui court sur toute la longueur du manche - sert de repère de lecture pour la graduation secondaire. C'est cet axe qui permet de combiner les deux lectures.
La bague de réglage rotative et son échelle secondaire
À l'extrémité arrière de la clé se trouve une bague rotative - parfois appelée poignée de réglage ou thimble. Cette bague tourne sur l'axe du manche et porte une graduation secondaire, généralement de 0 à 10 N.m ou de 0 à 20 N.m selon le modèle. C'est cette graduation qui affine la valeur indiquée par l'échelle principale. En tournant la bague, on déplace visuellement son bord avant le long de l'échelle principale, ce qui permet de lire les dizaines de N.m. La graduation secondaire sur la bague elle-même indique les unités.
La tête à cliquet, le carré d'entraînement et la bague de blocage
À l'opposé de la bague de réglage se trouve la tête à cliquet avec son carré d'entraînement - 1/4", 3/8" ou 1/2" selon le modèle - qui reçoit les douilles. Juste au-dessus de la bague de réglage se trouve généralement une bague de verrouillage (ou bague de blocage). Cette bague doit être déverrouillée avant tout réglage, puis reverrouillée avant usage : elle immobilise la valeur réglée et empêche tout décalage involontaire pendant l'intervention. Ne pas la verrouiller est une erreur de serrage fréquente qui modifie silencieusement la valeur en cours d'utilisation.
Lire la valeur affichée : la double graduation décryptée
Première lecture : l'échelle principale indique les dizaines
Pour lire la première valeur, observer jusqu'où remonte le bord avant de la bague de réglage sur l'échelle principale du corps. Si le bord de la bague se trouve entre les graduations 60 et 80 N.m, la valeur de base est 60 N.m. Sur les clés avec une graduation tous les 10 N.m, si le bord est visible entre 60 et 70, la valeur de base est 60 N.m. Cette lecture donne les dizaines - la partie entière grossière de la valeur totale à laquelle la graduation secondaire viendra s'additionner.
Deuxième lecture : la bague ajoute les unités à la valeur principale
La graduation secondaire sur la surface de la bague rotative est lue en alignant son trait avec le trait de référence longitudinal du corps fixe. Si ce trait de référence pointe vers "5" sur la graduation de la bague, cela signifie que 5 N.m s'ajoutent à la valeur de base. Sur une clé à graduation secondaire de 0 à 10, chaque division représente 1 N.m. Sur une clé à graduation de 0 à 20, chaque division représente généralement 2 N.m. La lecture est directe : aligner le trait longitudinal avec la valeur correspondante sur la bague.
Addition des deux lectures : calculer la valeur totale réglée
La valeur totale réglée sur la clé est la somme des deux lectures. Exemple concret : si l'échelle principale montre 60 N.m (bord de bague à hauteur de 60) et que la graduation secondaire aligne son trait sur 5, la valeur totale est 65 N.m. C'est exactement ce principe qui s'applique pour régler un boulon de roue voiture à 110 N.m avec une clé carré 1/2 : l'échelle principale indique 100 N.m et la bague secondaire ajoute 10 N.m. La valeur se confirme à chaque réglage par cette vérification en deux étapes.
| Lecture échelle principale | Lecture graduation secondaire | Valeur totale réglée | Usage typique |
|---|---|---|---|
| 20 N.m | + 5 N.m | 25 N.m | Bouchon de vidange moto |
| 40 N.m | + 0 N.m | 40 N.m | Étrier de frein léger |
| 60 N.m | + 8 N.m | 68 N.m | Boulon de couronne moto |
| 100 N.m | + 10 N.m | 110 N.m | Boulon de roue voiture |
| 120 N.m | + 0 N.m | 120 N.m | Axe de roue arrière moto |
Régler la clé sur la valeur cible avant toute intervention
La procédure de réglage pas à pas sans erreur
Avant de commencer le réglage, déverrouiller la bague de blocage à la base du manche en la tournant dans le sens indiqué sur l'outil (généralement marqué "OPEN" ou "UNLOCK"). Tourner ensuite la bague de réglage dans le sens voulu pour faire monter ou descendre la valeur sur l'échelle principale. Une fois proche de la valeur cible, affiner avec des petits mouvements en observant la graduation secondaire sur la bague. Quand les deux lectures additionnées donnent la valeur exacte souhaitée, verrouiller la bague de blocage avant de poser la douille et d'intervenir.
Les erreurs de réglage les plus fréquentes chez les débutants
La confusion la plus courante consiste à lire uniquement l'échelle principale en ignorant la graduation secondaire - ce qui conduit à un réglage systématiquement inférieur à la valeur cible si la bague secondaire n'est pas à zéro. Une autre erreur fréquente est d'oublier de verrouiller la bague de blocage après réglage : la valeur peut dériver en cours d'utilisation, produisant un sur-serrage ou un sous-serrage invisible sur la graduation. Enfin, certains utilisateurs tournent la bague dans le mauvais sens et lisent la valeur en sens inverse, ce qui donne une valeur incorrecte.
- Toujours déverrouiller la bague de blocage avant de modifier la valeur - forcer sans déverrouiller endommage le mécanisme.
- Lire les deux échelles, pas seulement l'échelle principale - l'oubli de la graduation secondaire produit une erreur systématique.
- Verrouiller la bague de blocage avant chaque intervention sans exception.
- Vérifier la valeur réglée après verrouillage - le blocage peut légèrement déplacer la graduation sur certains modèles.
- Ne jamais régler l'outil pendant le serrage - la valeur doit être fixée avant que la douille ne soit posée sur le boulon.
Remettre la clé à sa valeur minimale après chaque usage
Après chaque intervention, remettre la clé dynamométrique à sa valeur minimale avant de la ranger. Sur une clé cliquet polyvalent 3/8 de plage 20 à 100 N.m, la remettre à 20 N.m. Ce geste décompresse le ressort interne et préserve la reproductibilité du déclenchement dans le temps. Une clé rangée réglée à 80 N.m pendant trois mois voit son ressort fatiguer progressivement - elle déclenchera ensuite à une valeur légèrement inférieure à ce qu'indique la graduation, sans que rien ne le signale visuellement.
Interpréter le déclenchement lors du serrage
Ce que le clic signifie et comment le reconnaître avec certitude
Le déclenchement est le signal sonore et tactile produit quand le couple appliqué atteint la valeur réglée. Il se manifeste par un "clic" net accompagné d'un léger mouvement de la tête par rapport au manche - la tête pivote légèrement d'un côté avant de revenir à sa position. Ce signal indique que la valeur cible est atteinte et que la transmission de force a été interrompue pour protéger la pièce. L'intervention est terminée : relâcher immédiatement la pression sans continuer à serrer.
Reconnaître un clic franc d'un faux déclenchement
Un clic franc est sec, court et bien audible. Un faux déclenchement est plus mou, moins sonore, et ne s'accompagne pas du même mouvement de tête. Il peut survenir si la bague de blocage est insuffisamment serrée, si l'outil est en fin de vie ou si la valeur réglée est en dessous de la plage utile de l'outil. Si le clic semble douteux, ne pas continuer à serrer : repositionner l'outil, vérifier le réglage et recommencer le serrage depuis une position légèrement desserrée.
Les situations où le clic peut induire en erreur
Deux situations rendent le déclenchement trompeur. Première situation : serrer trop vite, d'un geste brusque - l'inertie peut faire dépasser brièvement la valeur cible avant le clic, ce qui revient à appliquer un serrage au couple supérieur à ce que la graduation indique. Deuxième situation : continuer à appliquer une pression après le clic - même un quart de tour de plus applique une force non contrôlée sur la pièce. Pour les couples moyens 20 à 60 N.m sur les boulons de transmission moto, ces deux erreurs combinées peuvent dépasser la valeur cible de 15 à 30 %.
- Appliquer la force de façon lente et progressive - jamais par à-coups ni gestes brusques.
- S'arrêter immédiatement dès le premier clic - le deuxième clic ne donne pas de précision supplémentaire.
- Sur les serrages en plusieurs passes (culasse), revenir exactement à la valeur réglée entre chaque passe.
- Un clic mou ou peu audible doit être traité avec méfiance - vérifier le réglage avant de poursuivre.
| Comportement observé au serrage | Cause probable | Conséquence sur le serrage réel | Action corrective |
|---|---|---|---|
| Clic franc, net, bien audible | Fonctionnement normal | Valeur cible atteinte correctement | Relâcher, intervention terminée |
| Clic mou, peu audible | Outil hors plage ou ressort dérivé | Valeur réelle inconnue - incertitude | Vérifier le réglage, contrôler l'outil |
| Pas de clic malgré résistance forte | Bague de blocage non verrouillée, valeur trop haute | Sur-serrage probable et non contrôlé | Stopper, vérifier réglage et blocage |
| Clic très rapide dès le début du serrage | Valeur réglée trop basse ou outil en bas de plage | Sous-serrage - boulon insuffisamment tendu | Vérifier la valeur réglée sur les deux échelles |
| Serrage continue après clic involontairement | Geste non interrompu à temps | Sur-serrage réel malgré clic correct | Corriger le geste - s'arrêter dès le premier clic |
Adapter la lecture selon le carré d'entraînement et la plage choisie
Clé carré 1/4 pour les petits couples : une lecture plus fine et plus exigeante
Sur une clé carré 1/4 couvrant les petits couples 2 à 20 N.m, les graduations sont beaucoup plus serrées sur le manche. La différence entre 4 N.m et 6 N.m représente visuellement un déplacement minime de la bague. La lecture demande plus d'attention et un éclairage adéquat. Sur ces plages faibles, un écart de lecture d'un demi-graduement représente une erreur relative importante - 1 N.m de déviation sur 5 N.m représente 20 % d'erreur. C'est dans cette plage que la précision de lecture conditionne directement l'intégrité des composants carbone vélo.
Différences de lecture entre les modèles à graduation en pieds-livres
Certaines clés importées ou destinées au marché anglophone affichent leurs graduations en pieds-livres (ft-lb) au lieu de N.m. Ces deux unités ne sont pas interchangeables : 1 ft-lb équivaut à environ 1,356 N.m. Une clé graduée en ft-lb utilisée sur une préconisation constructeur en N.m sans conversion donne un serrage mécanique totalement incorrect. Avant toute intervention, vérifier que l'unité de graduation de la clé correspond à l'unité de la valeur constructeur. Pour l'outillage auto courant en France, les valeurs sont systématiquement données en N.m.
- Vérifier l'unité de graduation (N.m ou ft-lb) avant tout réglage - ne jamais supposer.
- Sur les petites plages (2 à 20 N.m), travailler avec un bon éclairage - les graduations sont serrées.
- Pour les plages élevées (au-delà de 120 N.m), un couplemètre électronique simplifie la lecture en affichant directement la valeur en chiffres.
- Ne pas confondre la bague de réglage (rotative) avec la bague de blocage (verrouillage) - elles ont des fonctions opposées.
- Sur les clés à fenêtre de lecture numérique intégrée, le principe de lecture reste identique mais l'affichage est direct.
Conclusion : maîtriser la lecture pour maîtriser le serrage
Lire une clé dynamométrique correctement, c'est comprendre que deux informations sont nécessaires pour obtenir la valeur réelle : l'échelle principale donne les dizaines, la graduation secondaire sur la bague ajoute les unités, et l'addition des deux donne le couple de serrage réglé. Ce principe s'applique à tous les modèles à déclenchement, quel que soit le carré ou la plage N.m. Associé à la bonne méthode de verrouillage, de geste progressif et de réinitialisation après usage, cette lecture correcte est la fondation de tout serrage précis fiable et reproductible.
FAQ
Comment lire les deux échelles d'une clé dynamométrique en même temps ?
La lecture se fait en deux étapes : noter la valeur indiquée par le bord avant de la bague rotative sur l'échelle principale du corps (les dizaines), puis lire la valeur sur la graduation de la bague elle-même alignée avec le trait de référence longitudinal (les unités). L'addition des deux valeurs donne le couple de serrage total réglé. Sur 60 + 5, la valeur finale est 65 N.m. Ce principe est identique quel que soit le modèle ou la plage de fonctionnement.
Pourquoi ma clé semble réglée correctement mais le serrage est incorrect ?
La cause la plus fréquente est l'oubli du verrouillage de la bague de blocage après réglage - la valeur dérive pendant l'utilisation. Autre cause : une lecture partielle de l'échelle principale sans intégrer la graduation secondaire de la bague. Enfin, un geste de serrage trop rapide peut faire dépasser la valeur cible avant le déclenchement. Ces trois erreurs produisent un sur-serrage ou un sous-serrage sans qu'aucun signe visuel ne l'indique sur l'outil.
Comment savoir si ma clé dynamométrique est bien réglée avant de l'utiliser ?
Après réglage, additionner les deux lectures (échelle principale + graduation secondaire) et vérifier que le total correspond exactement à la valeur constructeur de la pièce à serrer. Verrouiller la bague de blocage et effectuer une seconde vérification visuelle après verrouillage - certains modèles ont un léger jeu au blocage qui peut modifier d'un N.m la valeur finale. Pour un gros cliquet carré 1/2 sur des boulons de roue, cette double vérification prend dix secondes et évite une erreur de serrage.
Peut-on utiliser une clé dynamométrique sans connaître la valeur constructeur exacte ?
Non, pas de façon fiable. La valeur de serrage précis en N.m est indiquée dans le manuel d'entretien du véhicule ou sur les fiches techniques des composants. L'utiliser sans valeur de référence revient à serrer au feeling avec un outil de précision - ce qui annule tout l'intérêt de la mesure. Pour les interventions moto courantes, un tableau de couples de serrage par modèle est généralement disponible en ligne ou dans le manuel d'atelier constructeur.
Quelle est la différence entre N.m et ft-lb sur une clé dynamométrique ?
N.m (Newton mètre) est l'unité internationale de couple utilisée en Europe et par tous les constructeurs automobiles et moto français. Le ft-lb (pied-livre) est l'unité anglo-saxonne. 1 ft-lb correspond à environ 1,356 N.m. Une clé graduée en ft-lb utilisée sans conversion sur une préconisation en N.m produit un serrage mécanique incorrect. Toujours vérifier l'unité de graduation avant de régler, notamment sur des outils importés ou d'occasion.
À quelle valeur faut-il remettre la clé dynamométrique après utilisation ?
Toujours à la valeur minimale de sa plage de fonctionnement - la graduation basse inscrite sur l'outil. Laisser le ressort comprimé à une valeur élevée accélère sa déformation par fluage et entraîne une dérive de précision progressive. Sur une clé 3/8 à plage 20-100 N.m, la remettre à 20 N.m après chaque intervention. Ce geste est la première mesure de préservation de la reproductibilité de l'outil dans le temps.
Comment lire une clé dynamométrique numérique par rapport à une clé à graduation classique ?
Une clé avec lecture digitale affiche directement la valeur en N.m sur un écran - il n'y a plus de double graduation à additionner. L'avantage est l'élimination des erreurs de lecture. L'inconvénient est la dépendance à la batterie et la nécessité d'un étalonnage électronique périodique. Le principe de verrouillage de la valeur cible, de geste progressif et de réinitialisation après usage reste identique à celui d'une clé à graduation mécanique.
Faut-il une clé différente pour la moto et pour la voiture ?
Oui, dans la majorité des cas. La moto requiert principalement un cliquet polyvalent 3/8 pour les couples moyens 20 à 60 N.m. La voiture demande un carré 1/2 pour atteindre les 100 N.m des boulons de roue. Utiliser la clé voiture sur les petits serrages moto revient à travailler en bas de plage - zone où la tolérance de serrage est dégradée et le risque de casse mécanique sur les composants légers est réel.
La graduation d'une clé dynamométrique peut-elle être fausse à la livraison ?
Théoriquement non sur un outil certifié ISO 6789, mais une unité peut présenter un léger écart en dehors de la tolérance annoncée si la vérification individuelle n'a pas été réalisée. Les marques sérieuses livrent un certificat d'étalonnage qui atteste que l'outil testé est dans la tolérance ± 3 ou ± 4 % annoncée. Pour un coffret complet destiné à des serrages critiques, exiger ce document à l'achat est une précaution raisonnable.
Comment vérifier visuellement que la valeur est correctement réglée avant de serrer ?
Tenir la clé horizontalement à hauteur des yeux et observer les deux graduations simultanément. Le bord de la bague doit correspondre exactement à la graduation principale voulue (ex. 60 N.m), et le trait de référence longitudinal du corps doit pointer exactement vers la valeur secondaire souhaitée sur la bague (ex. 5 N.m). Si un doute persiste, déverrouiller et réajuster avant de verrouiller à nouveau. Cette vérification s'effectue toujours avant de poser la douille sur le boulon, jamais en cours d'intervention.
