Sentir un cintre carbone craquer pendant un sprint ou découvrir une fissure capillaire après quelques semaines de roulage sont les deux scénarios redoutés de tout cycliste équipé d'un vélo route ou d'un VTT haut de gamme. Le carbone offre un rapport poids/rigidité incomparable, mais ne pardonne aucune approximation au montage. Contrairement à l'aluminium qui se déforme progressivement avant de céder, les fibres de carbone cassent brutalement, sans signe annonciateur, parfois plusieurs semaines après le sur-serrage initial.
Le couple de serrage cintre carbone publié par les fabricants n'est ni un chiffre prudentiel ni une marge à interpréter selon la sensation de la main. Il correspond à la pression maximale que les fibres peuvent encaisser ponctuellement sans subir de micro-fissures invisibles. Un écart de 1 à 2 N.m peut suffire à écraser localement les fibres et à initier une rupture différée, déclenchée plusieurs centaines de kilomètres plus tard sous l'effet des vibrations cumulées de la route.

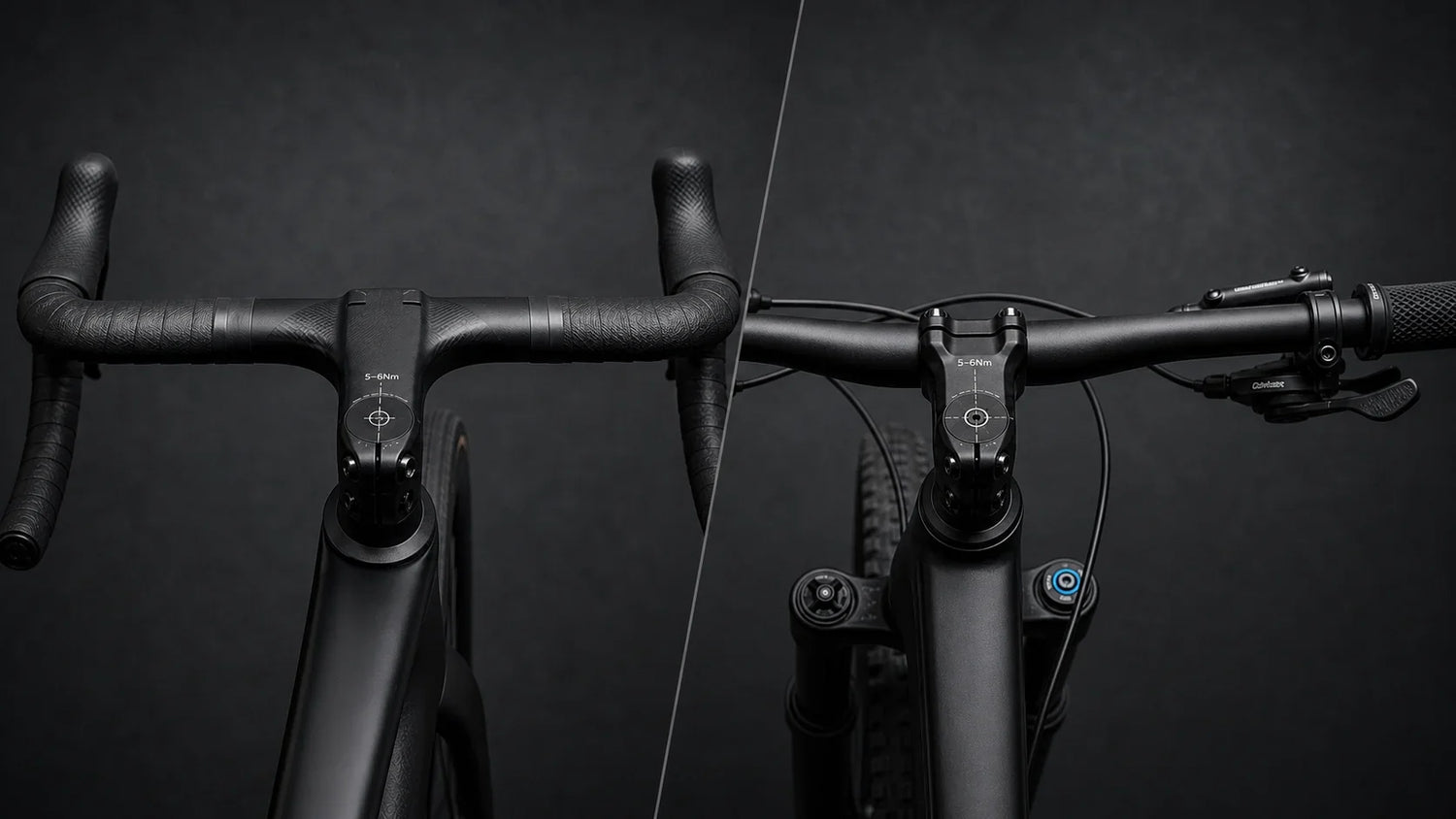

Cet article détaille les valeurs officielles applicables au cintre route et au cintre plat carbone, la méthode de serrage en croix sur la face plate de potence, le rôle de la pâte de montage carbone et les erreurs fréquentes qui finissent par fissurer un composant à plusieurs centaines d'euros. Une clé dynamo cycle calibrée reste la condition pour appliquer ces valeurs avec fiabilité.
Les valeurs officielles du couple de serrage cintre carbone
La valeur cible varie selon le fabricant de la potence, le diamètre du cintre et la nature des matériaux en contact. Aucune valeur universelle ne s'applique aveuglément à tous les cintres carbone, mais une plage standard se dégage clairement de la documentation des principales marques de potences vélo route et VTT.
5 N.m comme standard universel des fabricants
La majorité des potences modernes affichent un couple cible de 5 N.m sur la face plate, gravé directement sur la pièce. Cette valeur est partagée par les principales marques d'équipement vélo route et VTT. Quelques exceptions existent : certaines potences haut de gamme acceptent jusqu'à 6 ou 7 N.m, d'autres descendent à 4 N.m sur les modèles ultra-légers à face plate fine.
Les variations entre cintre route et cintre plat
Le couple de serrage ne dépend pas du type de cintre (drop bar route ou flat bar VTT) mais de la potence qui le maintient. Un cintre plat carbone en VTT cross-country se serre à la même valeur qu'un cintre route, généralement 5 N.m, dès lors que la potence est de la même marque. La géométrie du cintre n'influence pas la pression admissible des fibres dans la zone de bridage.
Pourquoi le carbone ne tolère aucune approximation
Les fibres de carbone résistent magnifiquement à la traction mais supportent très mal la compression ponctuelle. Un sur-serrage de 2 à 3 N.m écrase les fibres dans la zone de contact avec la face plate, créant des micro-fissures invisibles à l'œil nu. Ces fissures se propagent sous les vibrations répétées du roulage et finissent par provoquer une rupture brutale du composant, parfois plusieurs centaines de kilomètres après le serrage initial.
| Composant | Couple typique | Plage usuelle | Indication gravée |
|---|---|---|---|
| Vis face plate (cintre route) | 5 N.m | 4 à 6 N.m | Souvent oui |
| Vis face plate (cintre plat VTT) | 5 N.m | 4 à 6 N.m | Souvent oui |
| Vis collier de pivot (potence) | 5 N.m | 4 à 6 N.m | Souvent oui |
| Tige de selle carbone (collier) | 5 N.m | 4 à 7 N.m | Selon collier |
- La valeur précise figure presque toujours gravée sur la potence elle-même
- En l'absence d'indication, 5 N.m constitue la valeur de référence raisonnable
- Le couple est identique entre vélo route et VTT pour la même potence
- La pâte de montage carbone permet d'atteindre la même tenue à couple inférieur
- La marge utile est d'environ ± 0,5 N.m autour de la valeur cible
Identifier le bon couple selon votre potence et votre cintre
Avant tout serrage, l'identification précise des composants conditionne la valeur cible à appliquer. La marque de la potence prime sur la marque du cintre, car c'est la face plate qui transmet la pression aux fibres. Trois éléments doivent être vérifiés avant de régler la clé dynamométrique.
La valeur gravée sur la potence ou le cintre
La majorité des potences carbone et alu portent la valeur de couple gravée près des vis de la face plate, sous la forme "5 N.m" ou "Max 5 Nm". Cette indication est la référence absolue, prioritaire sur toute valeur générique trouvée en ligne. Si plusieurs valeurs apparaissent, la plus basse s'impose, car elle correspond au composant le plus fragile de l'assemblage.
L'influence du diamètre 31.8 ou 35 mm
Le diamètre standard du cintre route et VTT est de 31.8 mm depuis plus d'une décennie. Le diamètre 35 mm gagne en popularité sur les modèles performance récents. Le couple de serrage reste identique entre 31.8 et 35 mm pour une même potence, car le constructeur calibre la face plate selon le diamètre attendu. Les anciens diamètres 25.4 et 26.0 mm subsistent uniquement sur du matériel ancien.
Le couple distinct entre face plate et collier de pivot
Une potence comporte deux zones de serrage indépendantes : la face plate qui maintient le cintre (4 vis généralement), et le collier de pivot qui fixe la potence sur la fourche (2 vis). Les valeurs sont souvent identiques (5 N.m) mais peuvent différer selon la marque. Sur potence aluminium tenant un cintre carbone, la zone face plate reste la plus critique pour les fibres.
La procédure de serrage en croix sur potence carbone
Le serrage d'un cintre carbone suit une logique précise qui ne se résume pas à atteindre la valeur affichée sur la clé. L'ordre des vis, la propreté des surfaces et la présence éventuelle de pâte de montage déterminent la qualité réelle du serrage. Une procédure bâclée peut produire un cintre serré à 5 N.m qui pivote sous effort, ou un cintre apparemment bien tenu mais déjà micro-fissuré.
Préparation des surfaces carbone
Les zones de contact entre cintre et face plate doivent être parfaitement propres et sèches. Aucune trace de graisse, d'huile, de résidu de nettoyant ne doit subsister. Un dégraissage à l'alcool isopropylique ou à l'eau savonneuse suivi d'un séchage complet est l'étape préliminaire indispensable. La présence d'un lubrifiant sur le carbone réduit le coefficient de friction et oblige à dépasser le couple cible pour bloquer le cintre.
L'application de la pâte de montage carbone
La pâte de montage carbone contient des micro-billes (céramique ou silice) qui augmentent le coefficient de friction entre les surfaces sans dégrader les fibres. Une fine couche appliquée sur la zone de bridage du cintre et sur l'intérieur de la face plate permet une tenue équivalente à 1 à 2 N.m de moins. Les vis elles-mêmes peuvent être légèrement graissées sur le filetage, mais jamais le contact carbone direct.
Le serrage progressif en plusieurs passes
Les 4 vis de la face plate se serrent en croix, par passes successives. Une première passe à 2 N.m centre le cintre, une deuxième à 4 N.m bloque l'ensemble, une troisième à 5 N.m valide la valeur cible. Un écart égal entre face plate et corps de potence en haut et en bas est essentiel pour éviter les contraintes asymétriques. Un petit cliquet précision en carré 1/4" facilite cette progression.
- Dégraisser intégralement les surfaces de contact carbone avant montage
- Appliquer une fine couche de pâte de montage carbone sur le cintre et la face plate
- Présenter les 4 vis à la main avant tout serrage à la clé
- Effectuer le serrage en croix par passes successives (2, 4, 5 N.m)
- Maintenir un écart égal entre face plate et corps de potence
- Vérifier l'absence de rotation du cintre après serrage final
Les erreurs fréquentes qui fissurent le cintre carbone
La majorité des cintres carbone fissurés ou cassés résultent de quatre ou cinq erreurs reproductibles, presque toujours liées à un excès de prudence transformé en sur-serrage involontaire. Identifier ces situations en amont évite la perte d'un composant à 200, 500 ou 1000 euros selon la gamme.
Le serrage au feeling avec une clé Allen standard
Sans clé dynamométrique, la sensation tactile pousse à dépasser systématiquement le couple cible sur le carbone. La main n'est pas calibrée pour distinguer 5 N.m de 8 N.m sur une vis de 4 ou 5 mm. Un cycliste appliquant "ce qui semble fort" atteint facilement 10 à 12 N.m, soit le double de la valeur admissible, ce qui suffit à initier des micro-fissures dans les fibres dès le premier serrage.
L'utilisation d'une rallonge ou d'un manche long
Toute rallonge ou tout outil à manche long fausse la perception du couple appliqué. Sur un cintre carbone, l'effet de levier amplifie l'effort sans signal tactile correspondant. Un sur-serrage de 50 % peut survenir en quelques degrés de rotation supplémentaires. Les rallonges sont à réserver au desserrage des composants grippés, jamais au remontage d'un cintre carbone.
La graisse minérale sur les surfaces carbone
La graisse classique appliquée sur le carbone fluidifie sous contrainte et réduit drastiquement le coefficient de friction. Le cintre peut alors pivoter à couple cible nominal, ce qui pousse à serrer au-delà des 5 N.m pour stopper le glissement. Cette spirale conduit invariablement à une fissure des fibres. Seule la pâte de montage dédiée carbone est compatible avec ces zones de contact.
| Configuration | Surface propre + pâte | Surface graissée | Surface contaminée |
|---|---|---|---|
| Couple effectif à 5 N.m | Tenue parfaite | Cintre pivote | Tenue irrégulière |
| Risque de sur-serrage | Très faible | Élevé (compensation) | Élevé |
| État des fibres après | Intactes | Comprimées localement | Micro-fissures possibles |
| Durée de vie estimée | Conforme constructeur | Réduite de 50 % | Imprévisible |
- Cintre qui pivote vers le bas en sortie de virage ou au freinage appuyé
- Bruit de craquement discret au pédalage en danseuse
- Trace circulaire mate ou blanchie sur le carbone après démontage
- Petite fissure capillaire visible à la zone de bridage
- Sensation de souplesse anormale du cintre en effort latéral
Choisir une clé dynamométrique adaptée au carbone
Toutes les clés dynamométriques ne couvrent pas la zone des faibles couples utilisée en mécanique vélo carbone. La valeur cible de 5 N.m doit se trouver dans la zone optimale de la clé, ni en début ni en fin de plage, pour bénéficier de la précision maximale. Trois critères techniques orientent le choix.
La plage 2 à 20 N.m comme standard vélo
Une plage de précision 2 à 20 N.m couvre l'ensemble des serrages du vélo carbone : cintre, potence, tige de selle, leviers de frein, pédalier dans certains cas. La valeur 5 N.m se trouve idéalement centrée dans la zone de meilleure précision. Une clé en plage 5 à 25 N.m fonctionne aussi mais s'avère moins précise sur les composants les plus fragiles à 4 ou 5 N.m.
La précision indispensable sur les faibles couples
Sur 5 N.m, une tolérance de serrage de ± 4 % représente seulement 0,2 N.m d'écart, ce qui correspond à la marge mécanique réelle des fibres carbone. Une clé bas de gamme à ± 8 ou 10 % génère une incertitude de 0,5 N.m, déjà préoccupante sur composant carbone. La précision certifiée est le critère principal sur cette plage de couple, davantage que la robustesse du mécanisme.
Le format à privilégier pour la mécanique vélo
Un format compact en carré 1/4" avec embouts Allen 3, 4, 5, 6 mm et Torx T25, T30 couvre 95 % des besoins du vélo carbone moderne. Un coffret complet intégrant la clé, les embouts et un étui rigide garantit la conservation de la précision dans le temps. Un modèle à lecture digitale apporte un confort de réglage pour les utilisateurs occasionnels.
- Plage incluant 5 N.m au centre de la zone d'utilisation
- Précision certifiée à ± 4 % ou mieux dans la plage utile
- Carré 1/4" compatible avec embouts Allen et Torx vélo
- Mécanisme à déclic audible et perceptible à la main
- Stockage à plat et clé toujours détendue à zéro entre utilisations
Conclusion : 5 N.m, une valeur simple à respecter
Le couple de serrage du cintre carbone, route comme plat, s'établit à 5 N.m dans l'immense majorité des cas, à appliquer en croix sur la face plate de potence avec un dégraissage préalable et une fine couche de pâte de montage carbone. Une clé dynamométrique en plage 2 à 20 N.m, carré 1/4", reste l'unique outil capable d'appliquer cette valeur avec la précision nécessaire à la sécurité des fibres. L'investissement de 50 à 100 euros dans un outillage adapté préserve durablement un cintre, une potence et une tige de selle dont le coût cumulé dépasse souvent 500 euros sur un vélo de gamme intermédiaire.
FAQ
Quel est le couple de serrage exact d'un cintre carbone route ?
Le couple standard est de 5 N.m sur la face plate de potence pour un cintre carbone route. Cette valeur est gravée sur la majorité des potences modernes. Quelques exceptions existent à 4 N.m (potences ultra-légères) ou 6 N.m (Deda, FSA notamment). La valeur du fabricant prime systématiquement sur toute recommandation générique trouvée en ligne.
Le couple est-il différent sur un cintre plat VTT ?
Non, le cintre plat carbone en VTT se serre au même couple que le cintre route, généralement 5 N.m. La géométrie du cintre n'influence pas la pression admissible des fibres dans la zone de bridage. Une clé adaptée à la maintenance vélo couvre indifféremment vélo route et VTT carbone avec la même précision.
Faut-il graisser les vis de la face plate sur cintre carbone ?
Oui, mais uniquement le filetage des vis, jamais le contact carbone direct. Une légère graisse sur le filetage facilite le serrage régulier et empêche le grippage à long terme. Les surfaces de contact entre cintre et face plate doivent rester sèches, propres, ou couvertes d'une fine couche de pâte de montage carbone dédiée, jamais de graisse minérale standard.
Que faire si le cintre carbone craque sous le serrage ?
Stopper immédiatement et ne plus rouler avec ce composant. Un craquement audible au montage indique une compression excessive des fibres, premier signe de micro-fissure. Le cintre doit être inspecté à la lampe et au coton-tige pour détecter une fissure visible. En cas de doute, le remplacement est obligatoire : un cintre fissuré peut céder brutalement sous effort.
La pâte de montage carbone est-elle vraiment indispensable ?
Elle est fortement recommandée. La pâte de montage augmente le coefficient de friction de 30 à 50 % entre les surfaces carbone et permet une tenue équivalente à couple réduit, généralement 1 à 2 N.m de moins que sans pâte. Elle évite le glissement du cintre sous effort et limite le risque de devoir compenser par un sur-serrage destructeur des fibres.
Peut-on utiliser une clé Allen ordinaire pour serrer un cintre carbone ?
Non, ce n'est pas conseillé. Une clé Allen ordinaire ne donne aucune indication de couple appliqué et la main dépasse systématiquement les 5 N.m sur ce type de vis. Un petit cliquet précision en 1/4" avec embouts Allen reste l'outil approprié, garantissant une valeur reproductible à chaque montage et préservant l'intégrité des fibres.
Quel diamètre de cintre carbone est le plus courant ?
Le diamètre 31.8 mm est le standard universel depuis plus d'une décennie, sur vélo route et VTT. Le diamètre 35 mm gagne du terrain sur les modèles performance récents. Les anciens 25.4 et 26.0 mm subsistent sur du matériel ancien. Le couple de serrage reste identique (5 N.m) entre 31.8 et 35 mm pour une même potence.
Faut-il vérifier régulièrement le serrage du cintre carbone ?
Oui, une vérification périodique tous les 1000 à 2000 km ou avant chaque sortie longue est recommandée. Le contrôle se fait à la clé dynamométrique réglée sur 5 N.m, sans desserrage préalable. Si la clé déclique immédiatement, le serrage est conforme. Si elle continue à tourner, le cintre s'est légèrement détendu et un re-serrage à la valeur cible suffit.
Les vis de potence se serrent-elles au même couple que la face plate ?
Généralement oui, autour de 5 N.m, mais les valeurs peuvent différer selon la marque. La face plate (4 vis) maintient le cintre, le collier de pivot (2 vis) fixe la potence sur la fourche. Chaque zone porte habituellement sa propre indication gravée. Vérifier la gravure de la potence avant tout serrage évite l'application d'une valeur erronée par défaut.
Une clé dynamométrique pas chère convient-elle pour le carbone ?
Une clé d'entrée de gamme peut convenir si elle affiche une précision certifiée de ± 4 % ou mieux dans la plage 2 à 20 N.m. Les clés non certifiées présentent souvent une dérive de 8 à 15 %, soit jusqu'à 0,75 N.m d'écart sur 5 N.m, ce qui dépasse la marge mécanique des fibres carbone. La précision est ici le critère prioritaire devant la robustesse.
