Vous venez de monter un cintre carbone sur votre vélo route ou votre VTT, et au moment de serrer la potence ou les leviers, la main tremble un peu. C'est normal : le serrage d'un cintre carbone est l'une des opérations où l'erreur coûte le plus cher. Un composant à plusieurs centaines d'euros peut se fissurer pour quelques dixièmes de N.m de trop.
Le piège, c'est de croire que « bien serré » veut dire « serré fort ». Sur le carbone, c'est faux, et même dangereux. Trop peu de couple de serrage, et le cintre tourne dans la potence en pleine descente ou en danseuse, avec un vrai risque de chute. Trop de couple, et les fibres sont écrasées : micro-fissures invisibles aujourd'hui, rupture nette demain. Entre les deux, la marge est étroite et se compte en N.m.
Contrairement à l'aluminium, le carbone ne prévient pas : il ne se déforme pas avant de céder, il casse d'un coup. Cet article donne les valeurs de référence pour un cintre route comme pour un cintre plat, explique pourquoi la valeur gravée par le fabricant prime sur tout, détaille la méthode de montage (pâte, serrage progressif, ordre des vis) et vous aide à choisir l'outil adapté aux faibles couples. L'objectif : serrer votre cockpit carbone avec une confiance totale, sans jamais risquer la casse.
Le couple de serrage d'un cintre carbone : les valeurs de référence
Le couple de serrage d'un cintre carbone n'a rien d'universel : il dépend du composant et de son fabricant. Voici les ordres de grandeur les plus courants, à confronter systématiquement aux indications du constructeur.
Le serrage du cintre dans la potence
Le collier de potence qui enserre le cintre carbone se serre généralement autour de 5 N.m, dans une plage courante de 4 à 6 N.m. C'est un serrage précis et faible, sans rapport avec les couples élevés de la mécanique auto. La valeur exacte dépend du modèle de potence et de cintre.

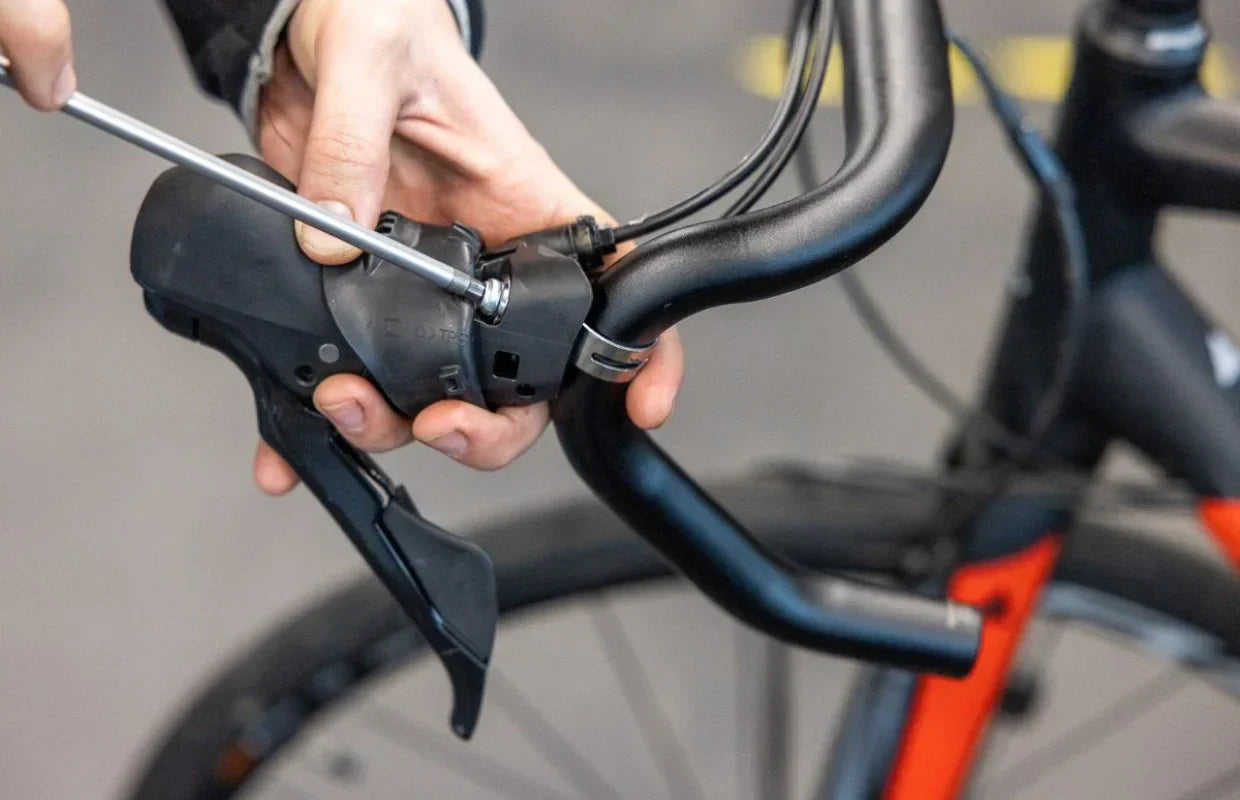

Le serrage des leviers, cocottes et commandes
Les colliers de freins, manettes ou cocottes fixés sur le cintre se serrent généralement entre 5 et 8 N.m. En cas de doute, retenez toujours la valeur la plus basse entre celle du composant et celle du cintre. Un collier trop serré marque le carbone aussi sûrement qu'une potence.
Pourquoi la valeur gravée sur le composant prime sur tout
Sur le carbone, la tolérance de serrage est faible et propre à chaque pièce. Les fabricants gravent ou impriment le couple maximal près du collier, en N.m. Cette valeur fait loi et prime sur tout tableau générique, y compris celui ci-dessous. On reste ici dans le domaine du serrage de précision, jamais dans la force.
- La gravure ou l'inscription sérigraphiée près du collier du cintre et de la potence
- La notice fournie avec le composant
- Le site officiel du fabricant du cintre, de la potence et des leviers
- En l'absence d'indication, retenir la valeur la plus basse et la plus prudente
| Élément serré | Couple indicatif | Point de vigilance |
|---|---|---|
| Cintre dans la potence | 4 à 6 N.m | Répartir entre toutes les vis |
| Leviers / cocottes / commandes | 5 à 8 N.m | Ne pas marquer le carbone |
| Collier de tige de selle carbone | 4 à 6 N.m | Pâte de montage conseillée |
Ces valeurs sont indicatives : la valeur gravée par le fabricant reste la seule référence fiable.
Pourquoi le carbone ne pardonne pas l'erreur de serrage
Respecter le serrage au couple sur un cintre carbone n'est pas une précaution excessive. La matière réagit très différemment du métal, et l'erreur de serrage y est souvent irréversible.
Ce qu'un sur-serrage fait au carbone
Un sur-serrage écrase les fibres et la résine du carbone. Le composant peut sembler intact, mais des micro-fissures se forment. Contrairement au métal, le carbone n'a pas de zone élastique visible : il ne se déforme pas pour prévenir, il rompt brutalement, parfois bien plus tard.
Les dangers d'un cintre sous-serré
Un sous-serrage laisse le cintre tourner dans la potence. En danseuse, au freinage ou en descente, le guidon peut basculer d'un coup, provoquant une perte de contrôle. C'est l'un des scénarios les plus dangereux, et il pousse souvent à trop serrer par peur, d'où l'intérêt d'outils carbone adaptés.
Pourquoi le serrage au feeling est une loterie
Le serrage au feeling ne donne aucune reproductibilité. La perception de l'effort change selon la clé Allen utilisée, l'angle et la fatigue. Sur un cadre métal, l'erreur pardonne parfois ; sur le carbone, elle se paie cash, en casse mécanique nette.
- Craquements ou bruits secs au pédalage ou au freinage
- Cintre qui bouge ou pivote légèrement sous l'effort
- Marques d'écrasement ou vernis fendillé autour du collier
- Vis qui ne « durcit » jamais franchement, signe d'un appui qui cède
Méthode pour serrer un cintre carbone sans le fissurer
Réussir le serrage mécanique d'un cockpit carbone tient à une méthode rigoureuse. L'enjeu : obtenir un maintien parfait sans jamais dépasser le couple, pour éviter à la fois le desserrage et la fissure.
Appliquer de la pâte de montage carbone
La pâte de montage augmente l'adhérence entre les pièces. Elle permet d'atteindre un maintien fiable à couple de serrage plus faible, ce qui réduit le risque d'écrasement. Attention : il s'agit de pâte de montage, surtout pas de graisse, qui ferait l'inverse en favorisant le glissement.
Serrer progressivement et en croix
Sur un collier à quatre vis, serrez par petites passes, en diagonale, jamais une vis à fond d'un coup. L'objectif est un jeu identique en haut et en bas du collier. Un serrage déséquilibré concentre la contrainte mécanique sur une zone et fragilise le carbone.
Respecter le couple final à la clé dynamométrique
Réglez la clé carré 1/4 sur la valeur cible et approchez-la en douceur jusqu'au déclic. Un seul « clic » suffit : ne re-cliquez pas. Sur ces faibles valeurs, chaque dixième de N.m compte, d'où l'importance d'un outil de serrage précis.
Vérifier l'alignement et reprendre après la première sortie
Une fois serré, vérifiez que le cintre ne pivote pas sous une pression ferme et que le collier est régulier. Recontrôlez le couple après la première sortie : un montage neuf peut légèrement se tasser. Ce serrage précis de contrôle sécurise durablement le cockpit.
| Étape | Bon geste | Erreur fréquente |
|---|---|---|
| Préparation | Pâte de montage carbone | Graisse sur les surfaces de contact |
| Ordre | Serrage progressif en croix | Une vis serrée à fond d'emblée |
| Serrage | Couple réglé, un seul déclic | Serrage au feeling « pour être sûr » |
| Contrôle | Reprise après la première sortie | Aucune vérification ultérieure |
- Vérifier la valeur gravée avant toute chose
- Appliquer une fine couche de pâte de montage sur les surfaces de contact
- Monter les vis à la main avant la clé pour éviter le filetage croisé
- Serrer par paliers réguliers jusqu'à la valeur cible
Quelle clé dynamométrique choisir pour le carbone vélo
Le choix de la clé de serrage est décisif sur le carbone, car la précision compte plus que la force. Tout dépend de la plage de couple de l'outil et de son adaptation aux petits serrages.
Une plage adaptée aux faibles couples
La valeur cible (souvent autour de 5 N.m) doit tomber au milieu de la plage N.m de la clé, pas à son extrémité. Un outil dédié aux petits couples est donc indispensable. Une clé auto haute plage serait totalement imprécise à 5 N.m.
Le carré 1/4 et les embouts Allen et Torx
Le serrage de cockpit vélo se fait au carré 1/4", avec des embouts Allen (4, 5, 6 mm) et souvent Torx T25. Un coffret regroupant la clé et ces embouts couvre l'essentiel des vis d'un vélo carbone, du cintre à la tige de selle.
La précision sur les petits serrages
À 5 N.m, une tolérance de serrage de quelques pourcents change tout. Une précision annoncée (± %) et une lecture nette sont essentielles. Une lecture digitale facilite le réglage exact pour les débutants peu habitués aux faibles couples.
- Une plage basse où 5 N.m tombe en milieu de course
- Un carré 1/4" avec embouts Allen et Torx fournis
- Une tolérance (± %) clairement indiquée
- Un mécanisme à déclic net ou une lecture digitale stable
L'essentiel pour serrer son cintre carbone en confiance
Le serrage d'un cintre carbone ne s'improvise pas. Comptez environ 5 N.m pour le collier de potence et 5 à 8 N.m pour les leviers, mais la valeur gravée par le fabricant reste la seule à suivre. Au-delà du chiffre, la méthode protège : pâte de montage, serrage progressif en croix, couple jamais dépassé et reprise après la première sortie.
Avec une clé adaptée aux faibles couples et un kit outillage incluant les bons embouts, serrer un cockpit carbone devient un geste sûr et reproductible - sans jamais risquer la fissure d'un composant à plusieurs centaines d'euros.
FAQ
Quel est le couple de serrage d'un cintre carbone ?
Le couple de serrage du collier de potence sur un cintre carbone se situe généralement autour de 5 N.m, souvent dans une plage de 4 à 6 N.m. Cette valeur reste indicative : suivez toujours la valeur gravée sur le composant. On reste dans le domaine du serrage de précision.
Le cintre carbone plat et le cintre route se serrent-ils pareil ?
Le principe est identique : un serrage précis et faible, autour de 4 à 6 N.m au collier. Que ce soit un cintre plat de VTT ou un cintre route, c'est la valeur indiquée par le fabricant du composant qui prime. Un outil dédié au vélo couvre les deux usages.
Faut-il mettre de la pâte de montage sur un cintre carbone ?
Oui, c'est fortement conseillé. La pâte de montage carbone augmente l'adhérence et permet un maintien fiable à couple de serrage plus faible, donc moins de risque d'écrasement. Il ne faut surtout pas utiliser de graisse, qui favorise au contraire le glissement et pousse au sur-serrage.
Peut-on serrer un cintre carbone sans clé dynamométrique ?
C'est très risqué. Le serrage au feeling n'offre aucune reproductibilité, et le carbone ne pardonne pas l'excès. Pour un composant coûteux, une clé réglée aux petits couples est le seul moyen fiable d'éviter la fissure comme le glissement.
Que risque-t-on en serrant trop fort un cintre carbone ?
Un sur-serrage écrase les fibres et crée des micro-fissures invisibles. Le carbone n'ayant pas de zone élastique comme le métal, il ne prévient pas : il rompt d'un coup, parfois lors d'une sortie ultérieure. Le respect du couple maximal gravé évite cette casse différée.
Quel couple pour les cocottes et leviers sur un cintre carbone ?
Les colliers de leviers et cocottes se serrent généralement entre 5 et 8 N.m. En cas d'écart entre la valeur du composant et celle du cintre, retenez toujours la plus basse. Un petit cliquet précision au carré 1/4" est l'outil adapté.
Dans quel ordre serrer les vis du collier de cintre ?
Serrez par petites passes, en croix, jamais une vis à fond d'emblée. L'objectif est un jeu identique en haut et en bas du collier. Un serrage mécanique équilibré répartit la pression et évite de concentrer la contrainte sur une zone du carbone.
Quelle clé dynamométrique choisir pour le vélo carbone ?
Choisissez une clé couvrant les faibles couples, idéalement 2 à 20 N.m, pour que la valeur cible tombe en milieu de plage. Le carré 1/4" avec embouts Allen et Torx est le standard. Une lecture digitale aide à régler précisément les 5 N.m.
Faut-il graisser les vis du cintre carbone ?
Les surfaces de contact reçoivent de la pâte de montage, pas de la graisse. Pour le filetage des vis, suivez l'indication du fabricant. Confondre les deux est une erreur de serrage classique : la graisse fausse le couple réel et augmente le risque de desserrage ou d'écrasement.
Que faire si le cintre tourne malgré un couple correct ?
N'augmentez pas le couple au-delà de la valeur gravée. Ajoutez plutôt de la pâte de montage sur les surfaces de contact pour améliorer l'adhérence. Vérifiez aussi que la valeur cible est la bonne. Forcer le serrage au-delà du maximum exposerait directement à la fissure du carbone.
