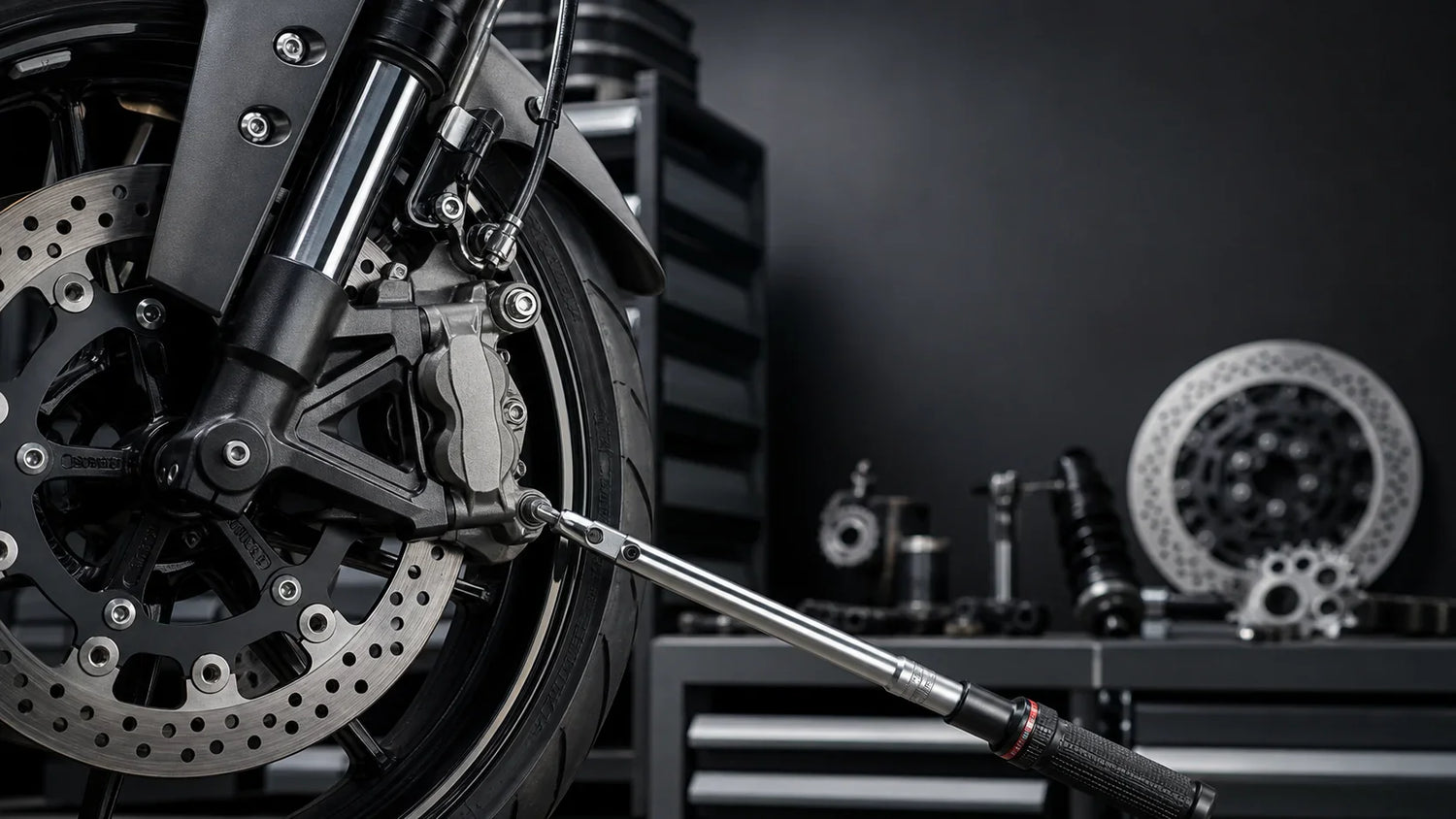

Vous démontez l'étrier de frein avant de votre moto pour changer les plaquettes ou faire passer la roue. Au remontage vient la question critique : à quel couple resserrer les vis de l'étrier ? Trop fort, vous risquez de fragiliser le filetage du carter de fourche en aluminium, pièce coûteuse à réparer. Trop faible, l'étrier peut prendre du jeu sous l'effet du freinage, avec des conséquences directes sur la sécurité.
Le couple de serrage étrier de frein moto n'est pas une donnée universelle. Il varie selon la marque, le modèle, et le type d'étrier (axial classique ou radial sur sportive). Honda, Yamaha, Kawasaki, BMW, KTM, Ducati - chacun a ses propres préconisations, parfois proches mais jamais strictement identiques. Improviser, c'est s'exposer à un sur-serrage qui finira par foirer un pas de vis, ou à un sous-serrage qui se manifestera lors d'un freinage d'urgence.
Cet article rassemble les valeurs typiques par marque pour les vis de fixation d'étrier, les vis de disque et les autres points de serrage critiques du système de freinage. Les bonnes pratiques, les erreurs à éviter, et le choix d'une clé dynamométrique adaptée à la mécanique deux-roues y sont également détaillés.
Pourquoi le couple de serrage de l'étrier de frein moto est critique
Le rôle structural des vis de fixation d'étrier
Les vis qui maintiennent l'étrier sur la fourche ou le bras oscillant subissent des contraintes importantes à chaque freinage. La force générée par les pistons hydrauliques pousse l'étrier en rotation autour de ces vis. Un serrage précis garantit que cette rotation est entièrement transmise au cadre du véhicule, sans micro-mouvement parasite, et sans risque de desserrage progressif au fil des kilomètres.
Conséquences d'un sur-serrage sur l'étrier moto
Le sur-serrage est la principale cause de filetage abîmé sur les carters en aluminium des motos. Au-delà d'environ 10 à 15 % de la valeur recommandée, le matériau dépasse sa zone élastique et commence à se déformer définitivement. Au démontage suivant, le pas de vis se révèle élargi, voire arraché. La réparation impose alors la pose d'un insert hélicoïdal, intervention longue et délicate.
Les signes typiques d'un étrier sur-serré apparaissent souvent au démontage suivant :
- Vis très dure à dévisser, voire grippée
- Filets visibles sur la vis au sortir du carter
- Pas de vis élargi à l'intérieur du logement
- Marques d'écrasement autour de la tête de vis
- Aluminium déformé en surface du carter
Conséquences d'un sous-serrage en situation de freinage
Un sous-serrage est tout aussi dangereux. Sous l'effet répété des vibrations et des décélérations, l'étrier prend du jeu, les vis se dévissent progressivement, et un freinage appuyé peut provoquer un décalage de l'étrier. Le résultat va du frottement permanent contre le disque au détachement complet de l'étrier - scénario rare mais aux conséquences immédiatement graves pour le pilote.
Valeurs de couple par marque pour les étriers de frein moto
Les valeurs ci-dessous correspondent aux vis de fixation d'étrier les plus courantes sur les modèles récents. La valeur exacte peut varier selon la cylindrée, l'année et le type d'étrier (axial ou radial). La consultation du manuel de service reste la référence absolue avant tout serrage au couple.
Honda (CBR, CB, Africa Twin, NC, Forza)
Les motos Honda utilisent typiquement un couple de serrage de 30 N.m pour les vis d'étrier avant, et 27 N.m pour l'étrier arrière. Sur les modèles à étrier radial (CBR1000RR, certaines Fireblade), la valeur monte à 45 N.m. Le disque de frein est généralement serré entre 20 et 23 N.m. La vis de purge se serre légèrement, autour de 6 N.m, pour éviter de matter le siège conique en cuivre.
Yamaha (MT, R, Tracer, Ténéré)
Yamaha préconise généralement un couple compris entre 35 et 40 N.m pour la fixation des étriers avant sur la majorité des modèles routiers (MT-07, MT-09, Tracer 900). Les sportives à étriers radiaux (R6, R1) utilisent 38 à 40 N.m. L'étrier arrière demande environ 27 N.m. Pour les vis du disque, comptez 18 à 23 N.m selon le diamètre, à serrer en étoile pour un appui parfaitement plan.
Kawasaki (Ninja, Z, Versys, Vulcan)
Les modèles Kawasaki appliquent généralement 34 N.m pour les vis d'étrier avant, et 25 N.m pour l'arrière. Les sportives Ninja à étriers radiaux (ZX-6R, ZX-10R) demandent 38 à 40 N.m. Le disque est serré à environ 23 N.m, et la vis de purge accepte 7,8 N.m. Ces valeurs s'appliquent aux générations récentes et restent stables sur la gamme moyenne (Z650, Z900, Versys 650).
Suzuki (GSX, V-Strom, SV, Hayabusa)
Suzuki utilise un couple proche de 39 N.m pour la fixation d'étrier avant sur la plupart des modèles (SV650, GSX-S, V-Strom 650/1050). Sur les sportives GSX-R à étriers radiaux, la valeur atteint 39 à 45 N.m selon le millésime. L'étrier arrière demande environ 23 N.m. Le disque de frein se serre à 23 N.m, et la vis de purge à 7,5 N.m, valeurs constantes sur la gamme actuelle.
Couples de serrage pour les autres marques fréquentes
BMW (R, S, F, K, GS)
Les BMW présentent des valeurs légèrement supérieures à la moyenne du marché. La fixation d'étrier avant sur les R 1250 GS, S 1000 RR ou F 850 GS demande typiquement 38 à 40 N.m. L'étrier arrière se serre à 30 N.m. Les vis de disque montent à 21 N.m sur la majorité des modèles. La précision de serrage est particulièrement importante sur les carters en magnésium des sportives, plus fragiles que l'aluminium.
KTM (Duke, Adventure, RC, Super Duke)
KTM utilise des valeurs plus modérées sur la fixation d'étrier avant : généralement 25 à 28 N.m sur les Duke 390 à 890, et autour de 30 N.m sur les Super Duke à étriers radiaux. Le disque se serre à environ 30 N.m, valeur supérieure à beaucoup de concurrents. La vis de purge accepte 6 N.m. La marque autrichienne demande une attention particulière au respect strict de ces valeurs constructeur.
Ducati et Triumph
Les Ducati à étriers radiaux Brembo (Monster, Panigale, Multistrada) demandent typiquement 45 N.m pour les vis de fixation d'étrier avant. Les valeurs sur disque sont autour de 25 N.m. Triumph applique 40 N.m pour la fixation d'étrier avant sur les Street Triple, Trident et Tiger, avec 27 N.m à l'arrière. Sur ces deux marques, le manuel de service précise les écarts entre versions sportives et routières.
| Marque | Étrier avant | Étrier arrière | Disque | Vis de purge |
|---|---|---|---|---|
| Honda | 30 N.m (45 radial) | 27 N.m | 20-23 N.m | 6 N.m |
| Yamaha | 35-40 N.m | 27 N.m | 18-23 N.m | 6 N.m |
| Kawasaki | 34 N.m (40 radial) | 25 N.m | 23 N.m | 7,8 N.m |
| Suzuki | 39 N.m | 23 N.m | 23 N.m | 7,5 N.m |
| BMW | 38-40 N.m | 30 N.m | 21 N.m | 7 N.m |
| KTM | 25-30 N.m | 25 N.m | 30 N.m | 6 N.m |
| Ducati | 45 N.m | 25 N.m | 25 N.m | 7 N.m |
| Triumph | 40 N.m | 27 N.m | 22 N.m | 7 N.m |
Les différents points de serrage sur un système de freinage moto
Un seul étrier comporte plusieurs points de fixation, chacun avec sa propre valeur de couple. Confondre ces valeurs est l'erreur de serrage la plus répandue chez les motards bricoleurs. La distinction claire entre chaque type de vis évite la majorité des incidents au remontage.
Vis de fixation de l'étrier sur la fourche ou le bras
Ces vis subissent les efforts les plus importants. Sur l'avant, elles maintiennent l'étrier contre les fourreaux de fourche. Sur l'arrière, elles fixent l'étrier au support solidaire du bras oscillant. La fourche utilise le plus souvent deux vis principales, parfois trois sur les étriers radiaux. Le respect strict du couple constructeur évite toute déformation du carter aluminium.
Vis du disque de frein sur la roue
Le disque de frein est fixé à la jante par cinq ou six vis selon les modèles. Le couple est plus faible (18 à 30 N.m selon les marques), mais le serrage en étoile est obligatoire pour garantir une planéité parfaite. Un serrage anarchique provoque un voile du disque et des vibrations marquées au freinage. Une clé adaptée au serrage de précision et aux petits couples peut être utile pour les valeurs les plus basses.
Vis de purge et axe de plaquettes
La vis de purge se serre délicatement, entre 6 et 9 N.m selon les marques, juste assez pour assurer l'étanchéité sans matter le siège conique en cuivre. L'axe de plaquettes (pin) demande 15 à 18 N.m. Ces deux points sont souvent oubliés ou serrés trop fort, ce qui complique les démontages futurs. Une attention particulière à ces petites vis évite des heures de réparation en atelier.
Erreurs fréquentes lors du remontage d'un étrier de frein
L'erreur de serrage la plus fréquente sur les motos amateurs vient d'une confusion entre différents types de vis ou d'un protocole approximatif. Voici les pièges les plus rencontrés sur le terrain :
- Confondre la valeur de l'étrier avec celle du disque
- Graisser les filets, ce qui modifie le couple réel
- Serrer en force sans respecter d'ordre logique
- Oublier de vérifier l'état des vis avant remontage
- Réutiliser systématiquement des vis à couple critique
- Ignorer la présence de frein-filet d'origine sur certaines vis
Confusion entre les différents types de vis
La même moto peut nécessiter cinq couples différents sur le seul système de freinage. Confondre la vis d'étrier (30 à 45 N.m) avec celle du disque (18 à 25 N.m) entraîne soit un sous-serrage critique, soit une déformation du disque. Avant chaque intervention, identifier précisément chaque vis dans le manuel évite cette erreur courante chez les bricoleurs débutants.
Graisse mal placée sur les filets
Beaucoup d'utilisateurs ajoutent un peu de graisse sur les filets "pour faciliter le remontage". Cette habitude fausse complètement le couple de serrage : à valeur identique, un filet graissé subit jusqu'à 30 % de précontrainte supplémentaire. Le constructeur définit ses valeurs en supposant des filets propres et secs, sauf indication contraire (frein-filet préconisé sur certaines vis critiques d'origine).
Oubli de l'ordre de serrage sur disque
Les vis de disque doivent être serrées en étoile, en plusieurs passes. Un serrage séquentiel d'une vis à l'autre crée une contrainte mécanique asymétrique et un voilage progressif. La méthode standard consiste à serrer toutes les vis à 50 % du couple cible, puis à finir au couple final dans le même ordre étoilé. Cette discipline évite des heures de problèmes futurs sur le freinage.
| Type d'étrier | Caractéristique | Plage de couple | Vigilance |
|---|---|---|---|
| Axial classique | Vis parallèles à la fourche | 25-40 N.m | Carter alu fragile |
| Radial sportif | Vis perpendiculaires | 38-45 N.m | Précision indispensable |
| Étrier arrière | Fixation sur bras | 23-30 N.m | Vibrations élevées |
Choisir la clé dynamométrique adaptée à la mécanique moto
Plage de couple 5 à 60 N.m pour usage courant
La majorité des serrages d'un étrier de frein moto se situe entre 6 N.m (vis de purge) et 45 N.m (étrier radial). Une clé en plage 10-60 N.m couvre l'essentiel des besoins. Pour les vis de purge et d'axe de plaquettes, une seconde clé de serrage en plage 2-20 N.m offre la précision nécessaire. La plage 20 à 60 N.m, idéale pour les couples moyens, est centrale pour le motard amateur.
Le carré 3/8 comme standard pour la moto
Le carré 3/8" représente le format le plus polyvalent pour la mécanique deux-roues. Une clé 3/8 en cliquet polyvalent pour la mécanique générale couvre les couples typiques des motos routières et trail. Ce format accepte toutes les douilles standard et reste utilisable sur de nombreuses opérations annexes : étrier, disque, fixations diverses du carénage et du cadre.
Critères pour un usage durable en atelier
Une clé destinée à l'entretien moto et serrage culasse pour la mécanique deux-roues doit offrir des caractéristiques objectivement vérifiables. Un coffret complet en kit outillage regroupant clé et douilles permet d'aborder l'ensemble des opérations courantes sans incompatibilité de format. Les éléments à contrôler avant l'achat sont les suivants :
- Tolérance de serrage annoncée à ± 4 % maximum
- Mécanisme à clic franc et audible
- Certificat d'étalonnage fourni à la livraison
- Échelle graduée lisible en N.m
- Bague de blocage pour figer la valeur réglée
- Compatibilité avec les douilles à choc standard
Conclusion
Maîtriser le couple de serrage étrier de frein moto, c'est protéger à la fois le carter de fourche en aluminium et la sécurité du véhicule. Honda, Yamaha, Kawasaki, BMW, KTM, Ducati - chaque marque impose ses valeurs spécifiques, généralement comprises entre 25 et 45 N.m sur l'étrier avant. Une clé adaptée à la plage 20-60 N.m, en carré 3/8", couvre l'immense majorité des situations rencontrées sur un atelier amateur sérieux. La consultation du manuel de service reste l'étape incontournable avant chaque intervention sur le freinage.
FAQ
Quel est le couple de serrage typique d'un étrier de frein moto ?
Sur la majorité des motos modernes, les vis de fixation d'étrier avant se serrent entre 25 et 45 N.m. Les modèles routiers (Honda, Yamaha, Kawasaki, Suzuki) tournent autour de 30 à 40 N.m. Les sportives à étriers radiaux montent à 45 N.m. L'arrière demande généralement entre 23 et 30 N.m. La plage de couple exacte figure dans le manuel de service du modèle.
Faut-il mettre du frein-filet sur les vis d'étrier ?
Uniquement si le constructeur le préconise expressément. Certaines marques (notamment KTM, BMW) appliquent un frein-filet d'usine sur les vis d'étrier critiques. Dans ce cas, un produit de type Loctite 243 (bleu) doit être réappliqué au remontage. Sans indication contraire, les filets restent propres et secs. L'ajout de produit non recommandé peut perturber le couple réel et provoquer un sur-serrage invisible.
Quelle clé dynamométrique pour serrer un étrier de frein moto ?
Une clé dynamométrique en carré 3/8" avec plage 10-60 N.m couvre 95 % des besoins sur étrier moto. Pour les vis de purge et d'axe de plaquettes, une seconde clé en plage 2 à 20 N.m, dédiée aux serrages de précision, complète l'équipement. La gamme dédiée à la mécanique deux-roues propose des modèles adaptés à ces besoins.
Le couple est-il identique entre étrier avant et arrière ?
Non, les valeurs diffèrent systématiquement. L'étrier avant supporte des efforts de freinage bien plus importants et reçoit donc un couple supérieur (30 à 45 N.m). L'étrier arrière, moins sollicité, se serre généralement entre 23 et 30 N.m. Confondre les deux valeurs entraîne un sous-serrage à l'avant ou un sur-serrage à l'arrière, avec des risques mécaniques opposés mais réels.
Que faire si le filetage est foiré sur le carter de fourche ?
Un filetage abîmé sur carter alu se répare par la pose d'un insert hélicoïdal type Heli-Coil ou Time-Sert. Le perçage doit respecter scrupuleusement le diamètre indiqué par le kit. En cas de doute sur la procédure, une intervention en atelier moto reste plus sûre qu'une réparation amateur. Une casse mécanique sur étrier nécessite parfois le remplacement complet du fourreau.
Peut-on réutiliser les vis d'étrier ou faut-il les remplacer ?
Les vis d'étrier standard se réutilisent sans problème tant qu'elles ne présentent ni déformation, ni corrosion excessive, ni filets endommagés. En revanche, les vis à couple critique avec frein-filet d'origine (BMW, certaines Ducati) sont parfois à usage unique selon le manuel. Une inspection visuelle systématique avant remontage permet de détecter une vis cassée ou en limite d'usure.
Comment serrer le disque de frein sans le voiler ?
Le serrage des vis de disque se fait obligatoirement en étoile, en deux passes. Première passe à 50 % du couple final, seconde passe à la valeur cible (généralement 18 à 30 N.m selon la marque). Une lecture digitale via couplemètre électronique facilite la précision sur ces petites valeurs. Un serrage anarchique provoque un voile irréversible du disque et des vibrations au freinage.
Quel couple pour la vis de purge d'un étrier ?
La vis de purge se serre entre 6 et 9 N.m selon les marques. Cette valeur faible préserve le siège conique en cuivre et garantit l'étanchéité sans déformation. Un sur-serrage de la vis de purge est l'une des erreurs les plus fréquentes au remontage et peut conduire à une fuite de liquide de frein lors du circuit suivant. Une clé en plage N.m 2-20 est adaptée à ce serrage.
La valeur change-t-elle entre étrier axial et étrier radial ?
Oui, dans la plupart des cas. Les étriers radiaux montés sur les sportives modernes (Brembo, Tokico haut de gamme) demandent généralement un couple supérieur, entre 38 et 45 N.m, contre 25 à 35 N.m pour les étriers axiaux classiques. Cette différence vient de la conception même de la fixation et de la contrainte mécanique appliquée pendant le freinage à haute intensité.
Faut-il vérifier le serrage de l'étrier après quelques kilomètres ?
Un re-contrôle après 100 à 200 km est une bonne pratique après tout démontage de système de freinage. Sous l'effet des premiers freinages et des vibrations, un léger tassement peut faire baisser la précontrainte des vis. Le contrôle ne consiste pas à serrer plus fort, mais à vérifier que la valeur d'origine est toujours atteinte. Cette vérification écarte tout risque de desserrage progressif.
