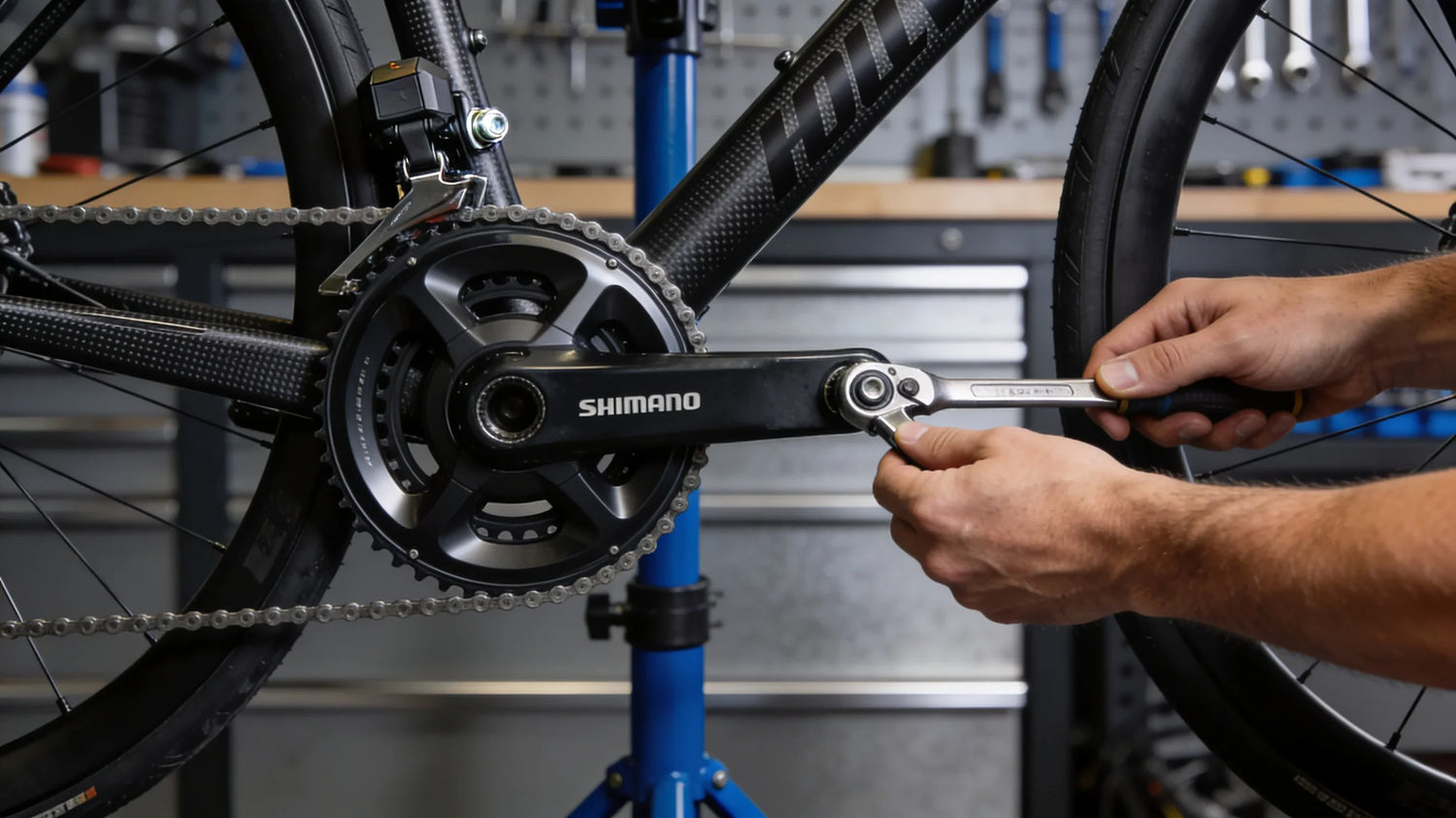

Sur un pédalier Shimano Hollowtech II, un quart de tour de trop suffit à fissurer une manivelle alu, écraser un roulement ou abîmer définitivement le boîtier de pédalier. Pourtant, beaucoup de cyclistes serrent encore au feeling, persuadés qu'un peu plus de force garantit la sécurité. C'est exactement l'inverse qui se produit. Le système Hollowtech II, conçu pour combiner légèreté, rigidité et précision, repose sur des couples de serrage très différenciés selon les composants : 35 à 50 N.m pour le boîtier, 12 à 14 N.m pour les vis de pincement, et un simple réglage à la main pour le capuchon de précontrainte.
Confondre ces valeurs entraîne des conséquences concrètes : casse mécanique, desserrage en roulant, jeu axial qui détruit progressivement les roulements. Ce guide détaille chaque couple Shimano, explique la logique mécanique derrière les valeurs constructeur, et oriente vers la clé dynamo cycle adaptée à chaque opération. Les erreurs fréquentes y sont décortiquées, ainsi que les bonnes pratiques d'atelier utilisées par les mécaniciens vélo professionnels.
Comprendre le système Shimano Hollowtech II
Architecture du pédalier à axe creux intégré
Le système Hollowtech II repose sur un axe creux en acier solidaire de la manivelle droite, qui traverse le boîtier de pédalier puis vient s'emboîter dans la manivelle gauche. Deux vis de pincement maintiennent ensuite cette manivelle gauche sur les cannelures de l'axe. Cette conception sépare clairement les zones de couple selon trois niveaux distincts.
- Zone forte : cuvettes du boîtier de pédalier vissées dans le cadre
- Zone modérée : vis de pincement maintenant la manivelle gauche sur l'axe
- Zone quasi nulle : capuchon de précontrainte réglant le jeu axial des roulements
Pourquoi le couple de serrage est critique sur ce système
Chaque interface du Hollowtech II tolère une plage précise. Les filetages alu des cuvettes, les cannelures de l'axe et les roulements précontraints ne supportent pas l'approximation. Un sur-serrage écrase les billes ; un sous-serrage laisse l'axe bouger sous l'effort de pédalage, provoquant usure prématurée et bruits parasites en quelques sorties.
Les couples de serrage exacts du Hollowtech II
Boîtier de pédalier : 35 à 50 N.m
Les deux cuvettes du boîtier de pédalier (filetage BSA dans la majorité des cas) se vissent dans le cadre avec un couple de serrage de 35 à 50 N.m. Cette plage assure l'étanchéité, le maintien des roulements et l'absence de prise en charge des efforts par le filetage cadre. Une clé adaptée aux couples moyens reste indispensable pour atteindre ces valeurs sans approximation.
Vis de pincement de la manivelle gauche : 12 à 14 N.m
Les deux vis Allen de la manivelle gauche (généralement 5 mm) doivent être serrées entre 12 et 14 N.m. Ce serrage précis garantit le verrouillage des cannelures sans déformer la matière. Pour cette opération, une clé dynamométrique de précision couvrant la plage 2 à 20 N.m est requise.
Capuchon de précontrainte : un couple presque nul
Le capuchon plastique noir au centre de la manivelle gauche n'est pas un boulon de serrage mécanique. Il sert uniquement à régler la précontrainte des roulements, soit environ 0,5 à 0,7 N.m, à la main avec l'outil Shimano TL-FC16 ou TL-FC18. Tout serrage à la clé endommage le capuchon et fausse le jeu axial.
Tableau récapitulatif des valeurs Shimano officielles
| Composant | Couple recommandé | Outil indiqué |
|---|---|---|
| Cuvettes du boîtier de pédalier | 35 - 50 N.m | Clé dynamométrique 1/2" + douille adaptée |
| Vis de pincement manivelle gauche (×2) | 12 - 14 N.m | Clé dynamométrique 1/4" + Allen 5 mm |
| Capuchon de précontrainte | ~ 0,5 N.m (à la main) | Outil plastique TL-FC16 / TL-FC18 |
| Pédales (rappel) | 35 - 55 N.m | Clé dynamométrique + clé à pédale 15 mm |
Choisir la clé dynamométrique adaptée au Hollowtech II
Une clé de précision pour les vis de pincement
Le couple cible de 12 à 14 N.m se situe dans la plage basse, où les clés dynamométriques de gros calibre deviennent imprécises. Une clé carré 1/4 spécialisée sur 2 à 20 N.m offre une tolérance typique de ± 4 %, suffisante pour ne pas écraser le métal de la manivelle gauche.
Une clé moyenne pour le boîtier de pédalier
Pour les cuvettes BSA filetées en 35 à 50 N.m, la même clé 1/4" ne suffit plus. Une clé de serrage sur 20 à 60 N.m, en carré 3/8" ou 1/2", devient nécessaire. Tenter d'atteindre 50 N.m avec une clé prévue pour 20 N.m déclenche un serrage hors plage de fonctionnement et fausse définitivement le ressort interne.
Coffret unique ou deux clés spécialisées
Deux options existent pour couvrir ces besoins. Un coffret complet de serrage couvrant l'intégralité de la plage 2 à 60 N.m, ou deux clés distinctes plus précises sur leurs plages respectives. La seconde solution coûte plus cher mais garantit une meilleure reproductibilité des serrages.
- Plage 2-20 N.m : vis de pincement, plateaux, dérailleurs, potence carbone, tige de selle
- Plage 20-60 N.m : boîtier de pédalier, écrous d'axe, pédales
- Capuchon de précontrainte : aucune clé dynamométrique - réglage à la main uniquement
Procédure de serrage pas à pas du Hollowtech II
Préparation et outils nécessaires
Avant tout serrage, l'outillage minimal doit être réuni pour éviter toute interruption de la procédure. Le respect de l'ordre des opérations conditionne directement la durée de vie du pédalier Hollowtech II.
- Clé Allen 5 mm longue, en chrome-vanadium
- Outil TL-FC16 ou TL-FC18 (capuchon de précontrainte)
- Outil TL-FC32 ou TL-FC36 (cuvettes filetées)
- Clé dynamométrique de précision 2-20 N.m
- Clé dynamométrique 20-60 N.m
- Graisse spécifique pour filetages alu
Montage du boîtier de pédalier
Les cuvettes se vissent en sens opposé selon le côté (filetage anglais BSA inversé à droite). La graisse appliquée sur les filetages prévient le grippage galvanique. Le serrage final s'effectue à 40 N.m en moyenne, avec une clé 3/8 polyvalente et la douille spécifique Hollowtech II.
Insertion de l'axe et réglage du jeu axial
L'axe creux solidaire de la manivelle droite traverse le boîtier après application d'un film de graisse sur les portées de roulement. La manivelle gauche s'emboîte ensuite sur les cannelures, sans forcer. Le capuchon de précontrainte se règle à la main jusqu'à supprimer le jeu axial sans bloquer la rotation libre.
Serrage alterné des deux vis de pincement
Les deux vis Allen 5 mm se serrent par étapes successives, en alternance, à 4 N.m puis 8 N.m puis 12 N.m. Cette méthode répartit la contrainte mécanique et évite tout désaxement de la manivelle sur les cannelures. Le couple final cible est de 12 à 14 N.m sur chaque vis.
Erreurs fréquentes lors du serrage Hollowtech II
Le sur-serrage des vis de pincement
Forcer au-delà de 14 N.m sur les vis Allen est l'erreur la plus courante. La conséquence n'est pas immédiate : la manivelle paraît bien fixée, mais l'alu se fissure progressivement autour des trous filetés, jusqu'à la rupture en pleine sortie. Aucun gain de tenue n'est obtenu au-delà de cette valeur, seule la fragilisation augmente.
Confusion entre les différents couples
Appliquer 35 N.m sur les vis de pincement (couple prévu pour le boîtier) endommage instantanément la manivelle gauche. Inversement, serrer le boîtier à 14 N.m laisse les cuvettes mal fixées, qui se desserrent en quelques sorties. Chaque couple de serrage correspond strictement à un composant donné.
Le capuchon de précontrainte mal réglé
Trop serré, le capuchon écrase les roulements et provoque un point dur dans la rotation. Trop lâche, il laisse un jeu axial qui détruit les billes en quelques centaines de kilomètres. Le réglage correct s'effectue à la main jusqu'à suppression du jeu, avant le serrage des vis de pincement.
- Vis de pincement à 30 N.m : fissuration de l'alu de la manivelle
- Boîtier de pédalier sous-serré : desserrage et abîme du filetage cadre
- Capuchon serré à la clé Allen : capuchon cassé, roulements écrasés
- Une seule vis serrée d'abord à fond : désaxement de la manivelle
Tableau comparatif : serrage correct vs serrage défaillant
| Critère | Serrage conforme Shimano | Serrage défaillant |
|---|---|---|
| Vis de pincement | 12-14 N.m, alterné, progressif | Une seule vis serrée à fond |
| Boîtier de pédalier | 35-50 N.m, filetage graissé | Serrage à sec, couple aléatoire |
| Capuchon | Réglage à la main, sans jeu | Serré à la clé Allen |
| Comportement après 1 000 km | Aucun jeu, rotation fluide | Bruits, jeu axial, usure prématurée |
Vérifications après montage et entretien du pédalier
Contrôler l'absence de jeu axial
Une fois le pédalier serré, un test simple s'impose : saisir les deux manivelles, tirer latéralement et observer tout micro-mouvement. La présence de jeu indique un capuchon insuffisamment réglé ou des vis de pincement sous-serrées. Aucun déplacement ne doit être perceptible à la main pour valider le serrage mécanique.
Quand resserrer ou démonter le pédalier
Un contrôle au couple est recommandé après les 100 premiers kilomètres, puis tous les 3 000 à 5 000 km selon l'usage. Un démontage complet pour regraissage des cannelures et inspection des roulements s'effectue tous les 10 000 km ou en cas de bruit anormal.
- Bruit de craquement au pédalage : vérifier le couple des vis de pincement
- Jeu latéral perceptible : régler le capuchon de précontrainte
- Point dur dans la rotation : capuchon trop serré ou roulement endommagé
- Trace de corrosion sur l'axe : démontage et regraissage immédiat
FAQ
Quel est le couple exact du pédalier Shimano Hollowtech II ?
Le pédalier Shimano Hollowtech II ne possède pas un couple unique. Les cuvettes du boîtier se serrent à 35-50 N.m, les deux vis de pincement de la manivelle gauche à 12-14 N.m, et le capuchon de précontrainte à la main uniquement. Confondre ces trois valeurs cause systématiquement de la casse ou du jeu axial.
Faut-il une clé dynamométrique pour un pédalier Hollowtech II ?
Oui, une clé dynamométrique est indispensable pour respecter les couples Shimano. Sans elle, le serrage au feeling provoque sur-serrage ou sous-serrage. Une clé dynamo cycle reste l'investissement le plus rentable face au risque de fissurer une manivelle ou un cadre carbone à plusieurs milliers d'euros.
Peut-on serrer le capuchon de précontrainte à la clé Allen ?
Non, jamais. Le capuchon plastique du Hollowtech II se règle uniquement à la main avec l'outil Shimano TL-FC16 ou TL-FC18. Toute application d'une clé Allen casse le capuchon et écrase les roulements. Cette pièce ne supporte aucun couple supérieur à environ 0,7 N.m.
Quel carré de clé choisir pour un Hollowtech II ?
Le carré 1/4" suffit pour les vis de pincement (12-14 N.m). Pour le boîtier de pédalier (35-50 N.m), un carré 3/8" est plus adapté. Un kit outillage complet couvrant les deux plages reste la solution la plus économique pour un usage régulier.
Que se passe-t-il en cas de sur-serrage de la manivelle ?
Le sur-serrage des vis de pincement fissure progressivement l'alu de la manivelle gauche autour des trous filetés. La rupture peut survenir des semaines plus tard, en pleine sortie. Aucun bénéfice n'est obtenu en dépassant 14 N.m : seule la fragilisation augmente, sans gain de maintien.
À quelle fréquence faut-il vérifier le couple du pédalier ?
Une vérification au couple est recommandée après les 100 premiers kilomètres, puis tous les 3 000 à 5 000 km. Un contrôle systématique avant chaque saison de pratique permet de détecter tout début de jeu axial avant qu'il n'endommage les roulements ou n'abîme les cannelures de l'axe.
Quelle plage N.m est nécessaire pour intervenir sur ce pédalier ?
Deux plages N.m couvrent l'ensemble des opérations Hollowtech II : 2-20 N.m pour les vis de pincement et la plupart des composants vélo, et 20-60 N.m pour le boîtier de pédalier et les pédales. Une clé orientée serrage de précision reste la priorité pour les couples bas.
Faut-il graisser les filetages avant serrage ?
Oui, les filetages des cuvettes du boîtier doivent recevoir une fine couche de graisse au lithium avant montage. Cette précaution prévient le grippage galvanique entre l'acier et l'alu, et permet d'atteindre le couple cible sans biais. Les vis de pincement, en revanche, se serrent à sec.
Une clé dynamométrique numérique est-elle plus précise ?
Une clé numérique avec lecture digitale offre une tolérance souvent meilleure (± 2 %) qu'une clé mécanique à déclic (± 4 %). Pour des composants sensibles comme un pédalier carbone ou une manivelle haut de gamme, cette précision supplémentaire justifie l'investissement initial plus élevé.
Quels outils complémentaires faut-il prévoir ?
En plus de la clé dynamométrique, un jeu de douilles compatible carré 3/8" est utile pour les pédales et autres composants. L'outil spécifique Shimano TL-FC32 ou TL-FC36 reste indispensable pour visser et dévisser les cuvettes du boîtier de pédalier sans abîmer les encoches.
Le couple de serrage diffère-t-il selon les générations Hollowtech II ?
Les valeurs 35-50 N.m pour le boîtier et 12-14 N.m pour les vis de pincement sont restées stables sur la quasi-totalité des générations Hollowtech II depuis 2003. Seuls quelques modèles spécifiques (notamment les pédaliers BB30 ou Press-Fit) suivent des spécifications différentes, à vérifier sur la fiche technique du composant.
Que faire si la manivelle bouge après serrage ?
Un mouvement résiduel après serrage indique un capuchon mal réglé ou des vis de pincement sous-serrées. La procédure correcte consiste à desserrer entièrement les vis, régler à nouveau le capuchon à la main jusqu'à suppression du jeu, puis resserrer les deux vis en alternance à 12-14 N.m.
