Changer les pneus, remonter une roue après une crevaison ou retendre une chaîne sont des gestes courants pour un propriétaire de Honda CB500F ou CB650R. À chaque fois, la même question revient : à quel couple de serrage faut-il aller ? Contrairement à une voiture où tous les écrous d'une roue suivent la même valeur, une moto impose plusieurs couples différents sur une seule intervention. Axe avant, axe arrière, vis de bride de fourche, contre-écrou de tension de chaîne : chaque boulon a sa valeur propre, et les mélanger revient à jouer avec la sécurité du train roulant ou avec l'intégrité des filetages.
La crainte la plus fréquente chez les motards bricoleurs n'est pas de manquer de force, mais de foirer un pas de vis sur un carter en alliage ou de voir une roue bouger en roulage. Ces deux scénarios reviennent presque toujours pour une même raison : un serrage au feeling, avec la clé en T de la trousse ou un cliquet classique, sans référence aux valeurs constructeur. Les manuels Honda donnent les couples précis, mais ils sont éparpillés dans plusieurs sections et parfois exprimés dans des unités différentes.
Cet article centralise les valeurs officielles pour la CB500F et la CB650R, explique la logique mécanique derrière chaque couple, détaille la procédure étape par étape et aide à choisir l'entretien moto adapté pour éviter le filetage arraché comme l'axe desserré.
Les couples de serrage officiels pour ces deux modèles
Les deux motos partagent une architecture de train roulant proche, mais les valeurs diffèrent sur plusieurs points. Voici les chiffres tirés directement des manuels Honda CB500FA et CB650RA.
Valeurs officielles pour la Honda CB500F
Sur la Honda CB500F, le couple de serrage de l'axe de roue avant est de 54 N.m, tandis que l'écrou de l'axe arrière atteint 88 N.m. Les vis de bride de fourche (pinch bolts) se serrent à 22 N.m, et les contre-écrous de tension de chaîne à 21 N.m. Ces valeurs figurent au manuel officiel CB500FA et sont stables sur les générations 2013 à aujourd'hui avec des variations mineures.
Valeurs officielles pour la Honda CB650R
Sur la Honda CB650R, l'axe de roue avant demande 59 N.m, et l'écrou d'axe arrière 98 N.m. Les vis de bride de fourche restent à 22 N.m comme sur la 500, mais les contre-écrous de tension de chaîne montent à 27 N.m. Cette hausse s'explique par la masse et la puissance supérieures du quatre cylindres de 650, qui sollicite davantage la liaison au bras oscillant sous accélération.
Tableau comparatif entre les deux modèles
Ce tableau résume les valeurs à mémoriser. Les écarts sont faibles mais réels : appliquer les consignes de la CB500F sur une CB650R revient à sous-serrer systématiquement les axes, avec un risque de jeu en roulage et de chaîne qui se détend prématurément.
| Opération | CB500F | CB650R |
|---|---|---|
| Axe de roue avant | 54 N.m | 59 N.m |
| Axe de roue arrière | 88 N.m | 98 N.m |
| Vis de bride de fourche | 22 N.m | 22 N.m |
| Contre-écrou tension de chaîne | 21 N.m | 27 N.m |
| Bouchon de vidange moteur | 30 N.m | 30 N.m |
| Filtre à huile | 26 N.m | 26 N.m |
Pourquoi plusieurs valeurs de serrage coexistent sur une moto
Une moto ne se serre pas comme une voiture. Sur une auto, quatre écrous identiques tiennent la roue au moyeu. Sur une moto, un axe traversant maintient la roue entre les bras, avec des ajustements fins qui justifient la diversité des couples.
La logique de l'axe traversant
Sur une moto, l'axe de roue est une barre cylindrique qui traverse le moyeu et repose dans la fourche ou le bras oscillant. C'est la tension de l'axe, pas celle d'écrous multiples, qui plaque la roue contre ses paliers. Un serrage trop faible laisse l'axe jouer dans ses logements, un serrage trop fort risque d'écraser les roulements ou de fatiguer le filetage du côté opposé à la tête.
Le rôle des pinch bolts de fourche
Les vis de bride, ou pinch bolts, verrouillent l'axe de roue dans son logement après le serrage principal. Leur couple de 22 N.m paraît faible, mais il est volontairement bas : ces vis mordent dans l'alliage léger du té inférieur de fourche, et un sur-serrage y foire le pas de vis en quelques instants. C'est l'une des causes les plus fréquentes de filetages endommagés sur les couples moyens.
Plusieurs gestes typiques produisent un serrage au feeling hors spécifications, souvent sans s'en rendre compte :
- Utiliser la clé en T de la trousse pour finaliser le serrage de l'axe
- Serrer l'axe arrière sans repositionner la roue sur les repères du bras oscillant
- Appliquer le couple de l'axe principal aux pinch bolts de fourche
- Oublier le serrage final des pinch bolts après la pose de l'axe
- Utiliser un cliquet à choc pour gagner du temps sur l'axe arrière
Les conséquences d'une erreur de serrage sur une moto
Un couple mal appliqué ne se remarque pas immédiatement. Les dégâts s'installent progressivement et sont souvent révélés par un bruit suspect ou une sensation inhabituelle au freinage ou en courbe serrée.
Le sur-serrage et le filetage arraché
Un sur-serrage d'axe ou de vis de bride agit directement sur le filetage du logement, souvent taraudé dans un alliage léger. Au-delà de la valeur constructeur, le filet se déforme plastiquement puis se cisaille. Un filetage abîmé sur un té de fourche ou un carter impose souvent un helicoil ou un remplacement complet de la pièce. Un bouchon de vidange trop serré reste l'incident d'entretien le plus fréquent chez les débutants.
Le sous-serrage et l'axe qui se déplace
Un sous-serrage est plus insidieux. L'axe de roue conserve un jeu microscopique dans son logement, invisible en statique. En roulage, chaque vibration accentue ce jeu, et l'axe peut se déplacer de quelques millimètres après une centaine de kilomètres. Symptômes classiques : chaîne qui se détend anormalement vite, direction qui tire légèrement côté avant, bruits secs au freinage appuyé sur route bosselée.
Plusieurs signes doivent alerter et déclencher un contrôle au couple immédiat :
- Chaîne qui se détend anormalement vite entre deux contrôles réguliers
- Bruit métallique sec au freinage arrière appuyé
- Roue arrière décalée par rapport aux repères d'alignement du bras oscillant
- Jeu perceptible en tirant sur la roue levée au stand atelier
- Suintement d'huile inhabituel autour d'un bouchon ou d'un carter
- Pinch bolts dont le serrage cède facilement à la main
Procédure de serrage au couple étape par étape
La procédure se décompose en trois temps : préparation du matériel, serrage de la roue avant avec les pinch bolts, serrage de la roue arrière avec ajustement de la chaîne. L'ordre compte autant que les valeurs appliquées.
Le matériel nécessaire avant intervention
Le matériel minimum couvre l'essentiel des interventions sur axes et visserie critique. Un outil de serrage dédié s'amortit dès la première saison. Une béquille atelier (stand de levage) est fortement recommandée pour éviter de caler la moto en pleine opération et pour accéder librement à la roue arrière lors du réglage de chaîne.
- Une clé dynamométrique 20 à 100 N.m en 3/8" pour la majorité des serrages
- Une deuxième clé 5 à 25 N.m pour pinch bolts et visserie fine
- Un jeu de douilles métriques incluant 19, 22, 24 et 27 mm
- Une béquille atelier stable, par l'arrière ou la fourche
- Une clé en T ou un cliquet simple pour le pré-serrage manuel

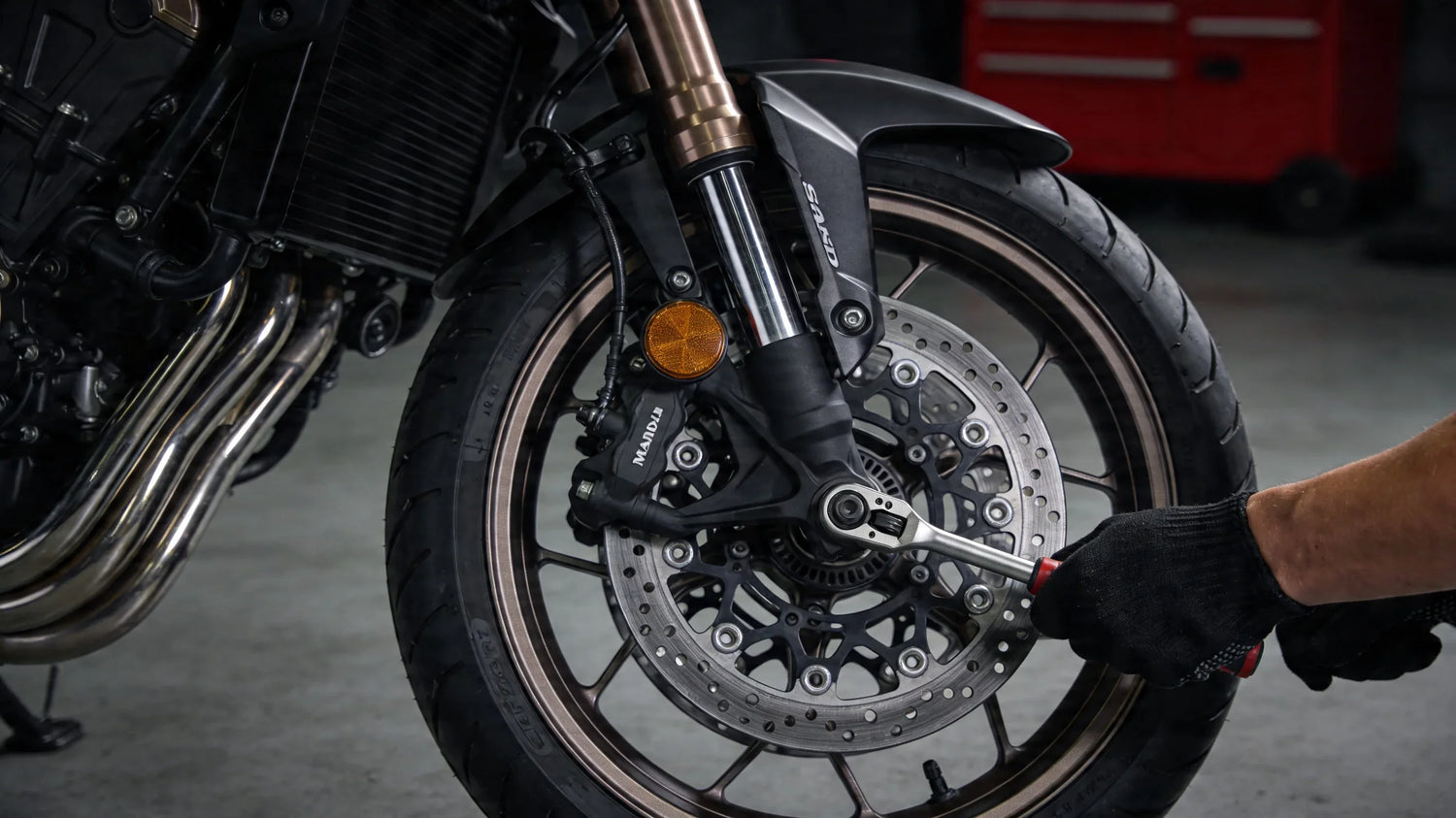

La roue avant et les pinch bolts de fourche
Après repose de la roue, engager l'axe de roue à la main jusqu'en butée puis pré-serrer la tête au cliquet. Appliquer ensuite le couple principal : 54 N.m sur CB500F, 59 N.m sur CB650R. Ne serrer les pinch bolts qu'après ce serrage précis, à 22 N.m chacun en ordre alterné. Inverser l'ordre crée des contraintes parasites dans la fourche et un mauvais alignement du plongeur droit et gauche.
La roue arrière et la tension de chaîne
La roue arrière impose une séquence particulière. Positionner la roue selon les repères du bras oscillant pour aligner la chaîne, pré-serrer l'axe à la main, puis appliquer les 88 N.m (CB500F) ou 98 N.m (CB650R) à la clé dynamométrique. Verrouiller enfin les contre-écrous de tendeur à 21 ou 27 N.m selon le modèle. Finaliser toujours le couple après réglage de la tension, jamais l'inverse.
Choisir la clé dynamométrique adaptée à une CB500F ou CB650R
Une seule clé ne couvre pas tout le spectre moto. Les valeurs vont de 10-12 N.m (visserie de carénage) à près de 100 N.m (axe arrière CB650R). Deux plages bien choisies suffisent à couvrir tous les usages courants.
Les deux plages les plus utiles
Pour la CB500F comme pour la CB650R, la plage 20 à 100 N.m couvre axes avant, axes arrière, vidange, filtre et étriers. Une deuxième plage 5 à 25 N.m traite pinch bolts, tension de chaîne et visserie fine. Acheter un cliquet polyvalent 3/8" en plage large peut sembler pratique, mais la précision chute systématiquement aux extrémités de la plage.
Le carré d'entraînement recommandé
Le carré 3/8" est le standard moto pour la grande majorité des opérations. Il accepte les douilles courantes et encaisse sans flexion jusqu'à 100 N.m environ. Pour l'axe arrière CB650R à 98 N.m, la limite du 3/8" est approchée mais reste acceptable. Les motards qui font leurs vidanges et pneumatiques régulièrement peuvent viser un gros cliquet 1/2" en complément pour l'axe arrière.
Points de vigilance avant achat
Plusieurs erreurs reviennent à l'achat d'une clé de serrage pour moto. La plus fréquente consiste à acheter une clé trop large en plage pour tout faire : elle sera précise au centre, médiocre aux extrêmes. Autres pièges : absence de certificat d'étalonnage d'usine, carré inadapté au jeu de douilles existant, ou mécanisme sans butée de verrouillage qui se dérègle à la manipulation.
- Privilégier deux plages adjacentes plutôt qu'une clé ultra-large
- Vérifier la présence d'un certificat d'étalonnage (norme ISO 6789)
- Contrôler que le carré correspond aux douilles existantes du coffre
- S'assurer de la butée de verrouillage pour figer la valeur réglée
- Se méfier d'un prix trop bas sans aucun document de calibration
Entretien de la clé pour préserver sa précision dans le temps
Une clé dynamométrique conserve sa précision uniquement si elle est manipulée correctement. Quelques gestes simples allongent sa durée de vie utile de plusieurs années sans dérive notable.
Règles de stockage qui conservent la justesse
Après chaque usage, relâcher impérativement le réglage de la clé dynamométrique à sa valeur minimale. Un ressort interne comprimé pendant des semaines perd progressivement sa tension, ce qui fausse la précision. Stocker la clé dans son étui, à l'horizontale, loin des chocs et de l'humidité de l'atelier. Éviter strictement de s'en servir pour desserrer : le mécanisme est calibré pour le serrage uniquement.
Quand envisager un réétalonnage
Une clé dynamométrique garde sa reproductibilité entre 5 000 et 10 000 déclenchements selon la qualité mécanique. Pour un motard réalisant trois à six interventions par an, cela représente 5 à 10 ans sans dérive notable. Un contrôle au banc tous les 3 ans reste prudent. Les modèles à lecture digitale signalent eux-mêmes une dérive via l'autotest de démarrage.
Tableau précision maintenue versus dégradée
Le tableau ci-dessous illustre l'écart typique entre une clé entretenue et une clé laissée dans un atelier humide. Sur une reproductibilité annoncée à ±4 %, une dérive non traitée dépasse rapidement les 10 %, ce qui rend toute tolérance de serrage pratiquement impossible à garantir.
| Critère | Clé entretenue | Clé négligée |
|---|---|---|
| Précision sur la durée | ±4 % conservés | Dérive au-delà de 10 % |
| Net du déclenchement | Clic franc et audible | Mou ou imprécis |
| État du ressort interne | Libre après chaque usage | Comprimé en permanence |
| Durée de vie utile | 10 ans et plus | 2 à 3 ans seulement |
| Coût annualisé | Très faible | Renouvellement fréquent |
FAQ
Quelle taille de douille pour l'axe de roue arrière d'une CB500F ou CB650R ?
L'écrou d'axe de roue arrière d'une CB500F demande une douille de 22 mm, et celui d'une CB650R une douille de 24 mm. Ces deux tailles manquent parfois dans les jeux standards d'entrée de gamme. Un jeu de douilles à choc couvrant 8 à 32 mm résout durablement le problème pour toutes les interventions moto envisageables.
Faut-il graisser l'axe de roue avant de le serrer ?
Légèrement, oui. Honda préconise un film de graisse sur le corps de l'axe, mais pas sur le filetage. La graisse facilite le coulissement dans les entretoises et prévient le grippage lors des démontages suivants. Le filetage lui-même reste sec : graisser le filet fausse le couple de serrage effectif de 15 à 25 % et conduit à un sur-serrage réel.
Peut-on utiliser la même clé pour la voiture et la moto ?
Oui, à condition que la plage englobe les valeurs des deux usages. Une clé 20 à 100 N.m en 3/8" couvre toute la moto et une partie de l'auto, mais pas les 100 N.m d'un serrage précis de roue voiture en début de plage. Un coffret complet multi-plages reste la solution la plus durable pour un bricoleur multi-véhicules.
L'axe doit-il être serré moto sur béquille ou roue au sol ?
Moto sur béquille atelier pour l'axe principal, puis contrôle optionnel roue au sol. Le serrage à vide garantit un bon alignement des entretoises et des paliers. Une fois la moto reposée au sol, elle doit être stable sans mouvement parasite : un axe mal serré se repère immédiatement par un desserrage symptomatique dès les premiers mètres.
Que faire si le contre-écrou de tension de chaîne ne tient plus le couple ?
Un contre-écrou qui ne maintient plus 21 ou 27 N.m signale soit un filetage fatigué, soit un écrou déformé. Le remplacement est obligatoire : l'écrou coûte quelques euros et évite un déréglage permanent de la tension. Ne jamais compenser par un sur-serrage, cela foire le pas de vis du tendeur en quelques manipulations et aggrave le problème.
Peut-on utiliser une clé à choc pour l'axe arrière ?
Pour le desserrage, oui, prudemment. Pour le serrage final au couple, jamais. Une clé à choc délivre un couple impulsionnel non mesurable, très souvent 50 à 100 % supérieur à la valeur affichée. Un sur-serrage à 150 N.m sur un axe prévu pour 98 N.m fatigue durablement les roulements de roue et déforme l'entretoise centrale.
Quelle plage précise choisir pour une première clé moto ?
La plage 10 à 60 N.m en 3/8" est la plus polyvalente pour démarrer. Elle couvre les 20 à 60 N.m typiques d'une moto (axe avant 54/59 N.m, pinch bolts 22 N.m, contre-écrous 21/27 N.m). Pour l'axe arrière au-delà de 80 N.m, une deuxième clé en plage 40 à 200 N.m complète l'ensemble sans redondance inutile.
Le couple de serrage varie-t-il selon l'année de production ?
Non. Pour les générations actuelles de CB500F (depuis 2013) et CB650R (depuis 2019), les couples de serrage restent stables. Les manuels Honda ne montrent pas de variation significative d'une année sur l'autre sur les valeurs principales. Une vérification dans le manuel spécifique à l'année du modèle reste néanmoins prudente avant toute intervention critique.
Faut-il re-contrôler le couple après quelques kilomètres ?
Oui, surtout après un démontage complet de roue. Un re-contrôle au couple de serrage après environ 100 km rattrape les micro-tassements des entretoises et paliers. Cette étape évite la majorité des erreurs de serrage différées. Elle prend cinq minutes et confirme la bonne tenue de l'intervention initiale sur l'axe avant comme arrière.
Comment tester soi-même la précision de sa clé dynamométrique ?
Un test simple : accrocher un poids connu (par exemple 5 kg) à une distance mesurée (par exemple 20 cm) de la tête de clé. Le couple théorique est alors proche de 9,8 N.m. Si le clic ne se déclenche pas à cette valeur, la clé a dérivé. Un modèle à couplemètre électronique simplifie fortement ce contrôle de routine.
