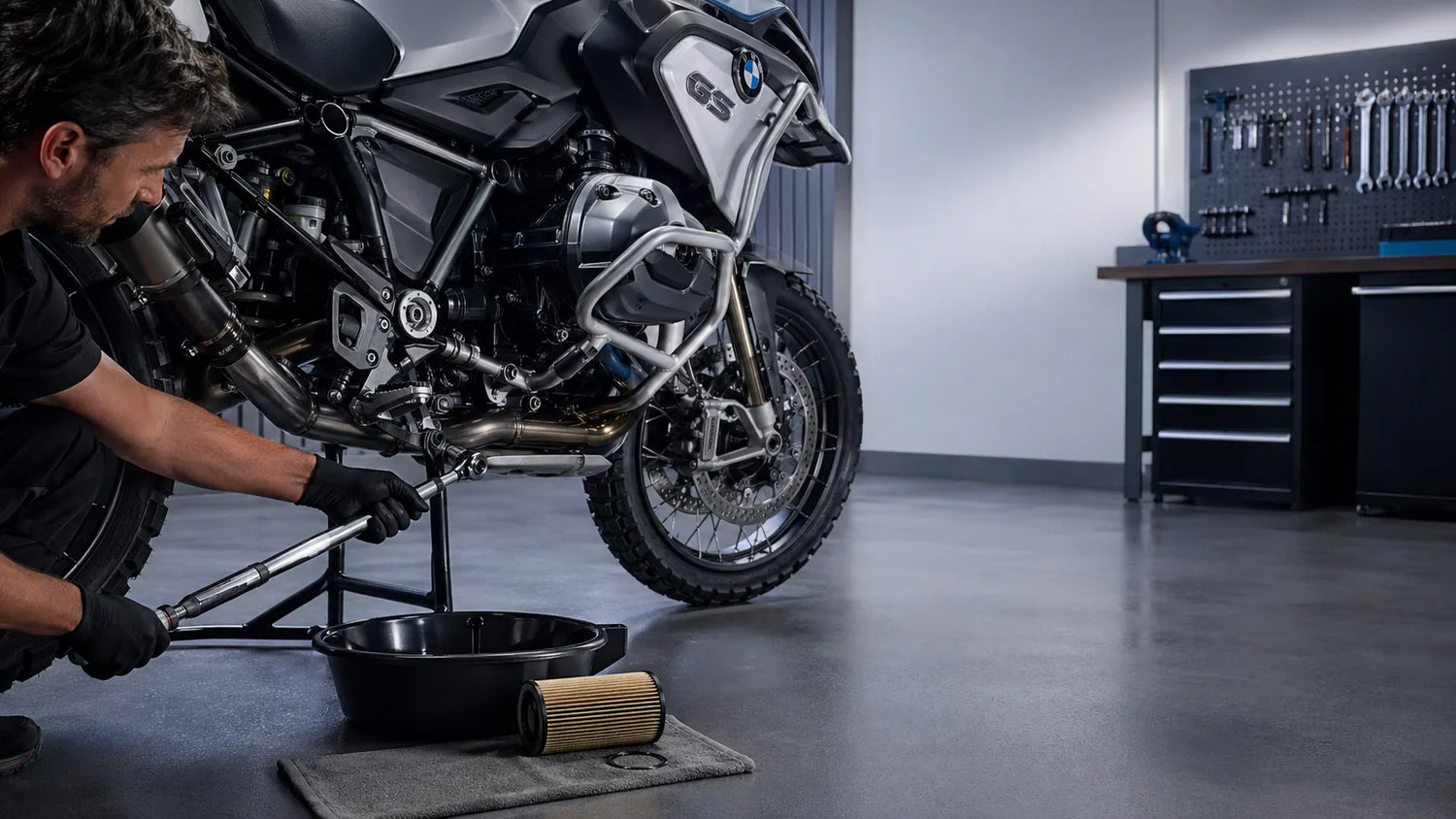

La vidange du R1250GS ou du R1200GS est l'une des premières opérations qu'un motard envisage de réaliser lui-même. Le geste paraît simple : un bouchon, un joint neuf, de l'huile fraîche. Pourtant, c'est précisément sur ce bouchon que se concentrent les erreurs irréversibles. Foirer le filetage du carter en aluminium d'un boxer BMW signifie une intervention concessionnaire à plusieurs centaines d'euros, parfois un retaraudage du carter dans le pire des cas, voire son remplacement complet.
Le couple de serrage vidange BMW R1250GS n'a rien d'arbitraire. La valeur préconisée par BMW Motorrad correspond à un équilibre entre la compression nécessaire du joint d'étanchéité et la limite de résistance du filetage M20x1.5 dans l'aluminium du carter-cylindres. Cinq à dix N.m d'écart au-delà de la valeur cible peuvent suffire à étirer le pas de vis et à compromettre l'étanchéité durablement, sans qu'aucun signe ne soit visible immédiatement après le serrage.
Cet article détaille les valeurs officielles applicables aux générations R1200GS air-cooled, R1200GS LC Wethead et R1250GS ShiftCam, la procédure complète avec une clé dédiée à la mécanique deux-roues, le couple du filtre à huile et les erreurs fréquentes à éviter pour préserver durablement le carter du boxer.
Les valeurs officielles du couple de serrage vidange BMW R1250GS et R1200GS
Trois générations cohabitent encore en parc roulant : le R1200GS air-cooled (avant 2013), le R1200GS LC Wethead (2013-2018) et le R1250GS ShiftCam (2019 et au-delà). Le couple de serrage du bouchon de vidange varie selon la génération, le diamètre du filetage et la procédure officielle préconisée dans le manuel d'atelier BMW.
42 N.m sur le bouchon de vidange du R1250GS ShiftCam
Le manuel d'atelier BMW Motorrad indique 42 N.m pour la vis de vidange d'huile sur le carter-cylindres du R1250GS, en filetage M20x1.5. Cette valeur s'applique à tous les R1250GS, R1250GS Adventure et déclinaisons RT/RS partageant le même bloc moteur. Le filtre à huile se serre quant à lui à 11 N.m, joint d'étanchéité préalablement huilé pour assurer l'écrasement correct.
42 N.m également sur le R1200GS LC (2013-2018)
Le R1200GS LC Wethead partage le même filetage M20x1.5 et le même couple cible de 42 N.m selon la documentation atelier officielle. Certains forums et tutoriels mentionnent une procédure en deux étapes (23 N.m puis 32 N.m), héritée du modèle air-cooled. La référence reste le manuel d'atelier de la génération concernée, et 42 N.m correspond à la valeur publiée par BMW pour la version refroidie liquide.
La méthode en deux étapes sur le R1200GS air-cooled
Sur les R1200GS air-cooled antérieurs à 2013, le bouchon de vidange est en M16x1.5, plus petit, et la procédure officielle prévoit deux étapes : 23 N.m initial puis 32 N.m final. Cette double passe vise à écraser progressivement la rondelle de cuivre et à limiter le sur-serrage immédiat sur le filetage alu, plus exposé sur cette génération que sur les blocs LC plus récents.
| Modèle | Filetage | Couple bouchon vidange | Couple filtre à huile |
|---|---|---|---|
| R1200GS air-cooled (2004-2012) | M16x1.5 | 23 N.m puis 32 N.m | 11 N.m |
| R1200GS LC Wethead (2013-2018) | M20x1.5 | 42 N.m | 11 N.m |
| R1250GS ShiftCam (2019-2026) | M20x1.5 | 42 N.m | 11 N.m |
| R1250GS Adventure | M20x1.5 | 42 N.m | 11 N.m |
- Le filetage M20x1.5 du carter LC et ShiftCam tolère mieux les couples élevés que le M16x1.5 air-cooled
- Le sabot de protection moteur se redépose à 8 N.m sur les vis M6
- L'empreinte du bouchon est généralement Torx T50 ou six pans intérieur 8 mm selon la génération
- La capacité d'huile est d'environ 4 litres avec filtre sur les boxers GS
- La position moto bien droite sur béquille centrale conditionne la lecture du niveau final
Comprendre le filetage carter alu du boxer BMW
Le carter-cylindres du boxer GS est usiné dans un alliage d'aluminium léger. Cette matière offre une bonne dissipation thermique mais une résistance mécanique inférieure à celle de l'acier. Tout serrage excessif sur l'aluminium déforme le filetage de manière permanente, contrairement à un filetage acier qui reprend sa forme dans une certaine plage de déformation élastique.
La sensibilité particulière de l'aluminium au sur-serrage
L'aluminium entre en zone plastique à un niveau de contrainte bien inférieur à celui de l'acier. Un sur-serrage de 10 à 15 N.m au-delà de la valeur cible peut déformer le filetage du carter sans aucun signe perceptible à la clé. La déformation se révèle uniquement à la vidange suivante, quand le bouchon ne tient plus et tourne dans le vide ou laisse couler.
Le rôle du joint d'étanchéité neuf à chaque vidange
Le bouchon de vidange BMW utilise un joint en aluminium ou en cuivre, conçu pour s'écraser une seule fois. Le joint réutilisé n'offre plus la même capacité de compression et oblige à serrer plus fort pour étancher, ce qui dépasse rapidement le couple constructeur. Le remplacement systématique du joint à chaque vidange est la condition pour respecter les 42 N.m sans fuite.
Pourquoi le couple n'est pas négociable sur ce filetage
La valeur de 42 N.m a été calculée pour assurer la tension élastique correcte de la vis dans l'aluminium tout en compressant le joint à son écrasement optimal. Sous-serrer crée une fuite progressive par capillarité. Sur-serrer déforme le filetage du carter, qui ne pourra plus être remis à neuf sans intervention lourde de retaraudage ou de pose d'insert hélicoïdal.
La procédure correcte de serrage du bouchon de vidange
Le serrage du bouchon de vidange suit une logique précise. L'ordre des gestes, la propreté des surfaces et la qualité du joint conditionnent la valeur réelle de couple appliquée à la vis. Une procédure bâclée peut produire un serrage à 42 N.m qui n'étanche pas, ou un serrage à 30 N.m qui semble correct mais fuit lentement après quelques centaines de kilomètres.
Préparation du carter et du joint neuf
Le bouchon retiré, la portée du carter doit être essuyée à l'aide d'un chiffon propre non pelucheux. Aucun grain de sable, aucune poussière, aucun copeau ne doit subsister sur la surface d'appui ou dans le filetage. Le joint neuf en aluminium ou cuivre se pose sec sur la vis, sans graisse ni pâte d'étanchéité, puis le bouchon est présenté à la main dans son trou taraudé.
Amorçage à la main puis pré-serrage au cliquet
Le bouchon doit pouvoir se visser à la main sur trois à quatre tours minimum. Si une résistance apparaît dès les premiers tours, c'est le signe d'un faux filetage : retirer immédiatement, contrôler le pas et recommencer. Une fois en butée légère, un cliquet polyvalent en 3/8" avec embout Torx T50 permet le pré-serrage avant l'application du couple final.
Application du couple final à la clé dynamométrique
La clé dynamométrique se règle exactement sur 42 N.m pour R1250GS et R1200GS LC, ou sur la séquence 23 puis 32 N.m pour le R1200GS air-cooled. Le serrage s'effectue d'un mouvement continu jusqu'au déclic mécanique de la clé. Forcer après le déclic est inutile et augmente le couple réel appliqué de 5 à 10 N.m, suffisant pour entrer en zone plastique.
- Remplacer systématiquement le joint d'aluminium ou de cuivre à chaque vidange
- Vérifier que le bouchon se visse à la main sur 3 à 4 tours minimum
- Nettoyer la portée du carter et le filetage avant remontage
- Régler la clé exactement sur la valeur cible avant intervention
- Stopper immédiatement au déclic, sans forcer au-delà
- Contrôler l'absence de fuite après mise en route et 10 minutes de tournée
Les erreurs fréquentes qui foirent le pas de vis
La majorité des cas de filetage abîmé sur boxer BMW résultent de quatre ou cinq erreurs de méthode reproductibles. Identifier ces situations en amont évite l'intervention lourde en concession et préserve la valeur résiduelle de la moto. Une grande partie de ces erreurs proviennent d'un excès de prudence transformé paradoxalement en sur-serrage.
Le serrage au feeling et la sensation trompeuse
Sans clé dynamométrique, la sensation tactile pousse à dépasser largement le couple cible. Un motard appliquant "ce qui semble fort" sur un bouchon M20 atteint facilement 60 à 80 N.m, soit deux fois la valeur officielle. Le carter alu encaisse silencieusement cet excès jusqu'à la vidange suivante, où le démontage révèle le filetage abîmé ou la vis qui tourne dans le vide.
La réutilisation du joint usagé
Le joint d'étanchéité en aluminium ou cuivre est conçu pour un seul écrasement. Réutilisé, il ne compresse plus correctement et laisse fuir l'huile à 42 N.m. La tentation est alors de serrer davantage pour stopper la fuite, ce qui détruit le filetage en quelques tours supplémentaires. Le coût d'un joint neuf est de 1 à 3 euros, à comparer aux centaines d'euros d'une réparation de carter.
L'usage d'une clé à choc au démontage ou au remontage
Une clé à choc électrique ou pneumatique ne convient ni au démontage ni au remontage du bouchon de vidange. Au démontage, l'à-coup peut déformer la tête Torx ou six pans. Au remontage, le couple appliqué est totalement incontrôlable et dépasse systématiquement la valeur cible. Le serrage final exige obligatoirement un outil à déclic ou à lecture digitale pour garantir 42 N.m.
| Critère observé | Joint neuf + 42 N.m | Joint réutilisé + 42 N.m | Joint neuf + 80 N.m |
|---|---|---|---|
| Étanchéité immédiate | Parfaite | Suintement progressif | Étanche à court terme |
| État du filetage carter | Intact | Intact | Étiré, déformation plastique |
| Vidange suivante | Démontage normal | Démontage normal | Bouchon qui tourne libre |
| Coût en cas de problème | Aucun | 1 à 3 euros (joint) | 500 à 1500 euros (carter) |
- Bouchon qui se desserre seul après quelques centaines de kilomètres (sous-serrage)
- Suintement d'huile sur la portée du joint après nettoyage du carter (joint usagé)
- Vis qui tourne sans bloquer au remontage (filetage abîmé)
- Trace circulaire creuse autour du trou de bouchon (sur-serrage répété)
- Effort anormalement élevé au démontage suivant (sur-serrage de la vidange précédente)
Choisir une clé dynamométrique adaptée à la vidange du GS
Toutes les clés dynamométriques ne couvrent pas la zone de couple utile pour la vidange d'un boxer BMW. La valeur cible de 42 N.m doit se trouver au centre de la plage d'utilisation pour bénéficier de la meilleure précision possible. Le carré, la plage et la précision sont les trois critères techniques à valider avant tout achat.
Le carré 3/8" comme standard pour la mécanique moto
Le carré 3/8" est le format universel pour la mécanique moto, dimensionné pour les couples de 5 à 110 N.m. Il accepte les douilles Torx, six pans et standards en taille moyenne. Un jeu de douilles en 3/8" couvrant T40 à T55 et 8 à 19 mm permet de réaliser l'ensemble des opérations courantes d'entretien sur R1200GS et R1250GS.
La plage de couple recommandée pour la vidange
Une plage 20 à 60 N.m centre exactement les valeurs 32 et 42 N.m de la vidange dans la zone optimale de la clé. La même plage couvre le filtre à huile à 11 N.m si la précision en début de plage est suffisante, ou justifie l'ajout d'une seconde clé en plage 5 à 25 N.m pour les serrages plus fins comme l'étrier de frein ou les caches plastiques.
La précision attendue et la fréquence d'étalonnage
Une tolérance de serrage de ± 4 % est le standard recommandé pour la mécanique moto. Sur 42 N.m, cela représente un écart maximal de 1,7 N.m, totalement compatible avec la marge mécanique du filetage M20. Pour un usage particulier de 1 à 3 vidanges par an, un étalonnage tous les 3 à 5 ans suffit à conserver une précision exploitable.
- Carré d'entraînement 3/8" pour la polyvalence sur les couples moyens
- Plage incluant 32 et 42 N.m sans être en bord de plage
- Précision certifiée à ± 4 % ou mieux
- Mécanisme à déclic audible et perceptible à la main
- Compatibilité avec les douilles Torx T50 et six pans 8 mm
Conclusion : préserver le carter pour 60 secondes d'attention
Le couple de serrage du bouchon de vidange du R1250GS et du R1200GS LC est de 42 N.m sur le filetage M20x1.5, à appliquer avec un joint neuf et une clé dynamométrique en carré 3/8". Le R1200GS air-cooled suit une procédure en deux étapes (23 puis 32 N.m) sur son filetage M16x1.5 plus fragile. Le filtre à huile se serre à 11 N.m dans tous les cas. Cet investissement modeste en outillage et en joints neufs évite l'intervention concessionnaire à plusieurs centaines d'euros qui suit inévitablement un filetage foiré sur carter alu. Un coffret complet couvre l'ensemble des besoins de vidange et d'entretien courant.
FAQ
Quel est le couple de serrage exact du bouchon de vidange du R1250GS ?
Le couple officiel est de 42 N.m sur le bouchon de vidange du R1250GS, en filetage M20x1.5. Cette valeur est identique pour le R1250GS Adventure et figure dans le manuel d'atelier BMW Motorrad. Le filtre à huile se serre quant à lui à 11 N.m après huilage léger du joint d'étanchéité, sans dépasser cette valeur.
Le couple est-il identique sur le R1200GS LC et le R1250GS ?
Oui, le R1200GS LC Wethead (2013-2018) et le R1250GS ShiftCam partagent le filetage M20x1.5 et le couple officiel de 42 N.m. Seul le R1200GS air-cooled antérieur à 2013 utilise un filetage M16x1.5 différent, avec procédure en deux étapes (23 puis 32 N.m). Une clé dédiée à l'entretien moto couvre les deux configurations.
Faut-il toujours utiliser un joint neuf à chaque vidange ?
Oui, le joint neuf est indispensable à chaque vidange. Le joint d'aluminium ou de cuivre est conçu pour s'écraser une seule fois et perd sa capacité d'étanchéité après démontage. Réutiliser un joint usagé conduit à des fuites progressives ou à un sur-serrage compensatoire qui abîme le filetage du carter. Le coût d'un joint neuf reste de 1 à 3 euros.
Peut-on serrer le bouchon de vidange sans clé dynamométrique ?
Techniquement oui, mais le risque de filetage abîmé est très élevé. La sensation tactile pousse systématiquement à dépasser 60 à 80 N.m, soit le double de la valeur cible. Sur le carter alu d'un boxer BMW, ce sur-serrage déforme le filetage de manière irréversible. Un outil à déclic reste l'unique méthode fiable pour respecter les 42 N.m sans excès.
Quelle est la taille de l'empreinte du bouchon de vidange ?
L'empreinte est généralement Torx T50 sur les R1200GS et R1250GS récents, parfois six pans intérieur 8 mm selon la génération et l'année. Un cliquet polyvalent 3/8" avec embout Torx T50 et adaptateur six pans permet de couvrir toutes les variantes rencontrées sur la gamme boxer.
Que faire si le bouchon tourne dans le vide au remontage ?
Une vis qui tourne sans bloquer indique un filetage du carter abîmé. Stopper immédiatement toute tentative de serrage. Le diagnostic exige le démontage du sabot moteur et l'inspection du trou taraudé. La réparation passe par un retaraudage à la cote supérieure ou la pose d'un insert hélicoïdal type Helicoil, opération à confier à un mécanicien équipé.
À quel couple se serre le filtre à huile sur le boxer GS ?
Le filtre à huile se serre à 11 N.m sur l'ensemble des R1200GS et R1250GS, joint d'étanchéité préalablement huilé avec quelques gouttes d'huile moteur neuve. La cartouche se présente en carré 3/8" via la clé cloche dédiée. Forcer au-delà de 11 N.m comprime excessivement le joint et complique le démontage suivant sans améliorer l'étanchéité.
Faut-il chauffer le moteur avant la vidange ?
Oui, le moteur doit être à température de fonctionnement pour fluidifier l'huile et permettre une vidange complète. Un roulage de 20 à 30 km à pleine température suffit. Vidanger à froid laisse 10 à 15 % d'huile usagée résiduelle dans le bloc, qui contaminera l'huile neuve. Attention aux pièces brûlantes lors de l'intervention immédiate après roulage.
Une visseuse à choc convient-elle à la vidange ?
Non, la visseuse à choc ne convient ni au démontage ni au remontage du bouchon de vidange. Au démontage, l'à-coup risque d'arracher l'empreinte Torx. Au remontage, le couple appliqué est totalement incontrôlable et dépasse 100 N.m sans difficulté. Une clé à plage 20 à 60 N.m en carré 3/8" reste l'outil approprié.
Quelle plage de couple choisir pour entretenir un GS ?
Une plage 20 à 60 N.m en carré 3/8" couvre la vidange (32 et 42 N.m) et la majorité des serrages courants comme les étriers de frein, les caches plastiques et les supports d'accessoires. Pour les couples plus fins (filtre à huile, plaquettes, capteurs ABS), une seconde clé en plage 5 à 25 N.m complète l'équipement. Un modèle à lecture digitale simplifie le réglage pour les utilisateurs occasionnels.
