Une hélice qui se libère à 8 000 tr/min, un bâti moteur qui prend du jeu, une vis M3 arrachée d'un support en aluminium tendre : en aéromodélisme, le serrage au feeling finit toujours par se payer, au sol ou en vol. Beaucoup de pilotes serrent pourtant leurs assemblages au jugé, faute de repères adaptés aux petites visseries d'un avion radiocommandé.
Le problème tient à la nature même d'un avion modèle réduit : des matériaux légers et fragiles (balsa, carbone, plastique, aluminium), des filetages minuscules de M2 à M8, et des vibrations permanentes générées par la motorisation. Le sur-serrage fissure les pièces ou foire les filetages, le sous-serrage laisse le desserrage s'installer vol après vol. La fenêtre correcte est étroite, bien plus que sur une voiture.
Cet article rassemble des valeurs repères de couple de serrage en N.m pour l'hélice, le bâti moteur, les servos et le train d'atterrissage, puis explique comment les appliquer avec un outil de serrage adapté aux petits couples. Chaque valeur chiffrée reste un ordre de grandeur : la notice du moteur ou du kit, fournie par le constructeur, prime toujours sur toute liste générique. Vous y trouverez aussi une méthode simple pour contrôler vos serrages dans la durée.
Pourquoi l'aéromodélisme impose un serrage au couple
Un modèle réduit vole grâce à un compromis permanent entre légèreté et rigidité. Chaque gramme compte, donc chaque vis est dimensionnée au plus juste, sans marge de sécurité excessive. Le serrage au couple devient la seule méthode fiable pour rester dans la zone prévue par le concepteur, d'autant que la plupart des assemblages se situent dans les petits couples, souvent sous 2 N.m.
Les erreurs les plus fréquentes observées sur le terrain :
- Serrage au jugé des écrous d'hélice, différent à chaque montage et jamais reproductible ;
- vis de bâti moteur reprises trop fort après une alerte, jusqu'au filetage abîmé ;
- chapes et guignols serrés à bloc, qui brident la commande et fatiguent le servo ;
- frein-filet utilisé pour compenser un couple approximatif au lieu de le compléter ;
- aucun contrôle après les premiers vols, alors que les assemblages neufs se tassent.
Des matériaux légers qui ne pardonnent pas le sur-serrage
Balsa, contreplaqué, plastique injecté, carbone et aluminium tendre composent l'essentiel d'une cellule. Aucun de ces matériaux ne tolère une contrainte mécanique excessive : le carbone s'écrase sans prévenir, comme le savent les utilisateurs d'outils carbone en cyclisme, et un insert collé dans le balsa s'arrache définitivement. Un couple maîtrisé protège la pièce autant que le filetage, là où une clé classique ne donne aucune information.
Des vibrations qui travaillent chaque assemblage en vol
Un moteur thermique ou un brushless mal équilibré génère des milliers de cycles de vibration par minute. Ces cycles provoquent le phénomène classique de desserrage spontané : l'écrou tourne de quelques degrés à chaque séance, jusqu'au jeu visible. Un couple de serrage correct crée la précharge qui maintient l'assemblage comprimé, et le contrôle régulier détecte la dérive avant l'incident de vol.
Valeurs repères de couple pour un avion modèle réduit
Les valeurs ci-dessous sont des valeurs repères, issues des pratiques courantes en aéromodélisme pour des filetages métriques standards. Elles doivent être confirmées dans la notice du moteur, du servo ou du kit : chaque constructeur reste la seule référence valable pour son matériel, et certaines pièces exigent un couple spécifique.
| Élément | Filetage courant | Couple repère | Point de vigilance |
|---|---|---|---|
| Écrou d'hélice (moteur électrique) | M6 | 3 à 5 N.m | Hélice plaquée sur son épaulement |
| Écrou d'hélice (moteur thermique) | M7 ou M8 | 5 à 8 N.m | Notice moteur impérative, contre-écrou conseillé |
| Vis de bâti moteur | M3 | 0,8 à 1,2 N.m | Filetage dans l'aluminium, frein-filet doux |
| Vis de bâti moteur | M4 | 1,5 à 2,5 N.m | Serrage en croix, appui plan vérifié |
| Vis de fixation servo | M2 à M2,5 | 0,2 à 0,4 N.m | Silentblocs jamais écrasés |
| Train d'atterrissage | M4 | 1,5 à 2 N.m | Rondelles larges sur cellule bois |
| Chapes et guignols | M2 | 0,15 à 0,3 N.m | Liberté de rotation préservée |
Symptômes observables qui doivent alerter, quel que soit l'élément :
- traces noires d'oxyde autour d'une tête de vis, signe de micromouvement en cours ;
- hélice qui marque son alésage ou cône désaxé au ralenti ;
- jeu perceptible du bâti moteur à la main, moteur froid ;
- trait témoin décalé entre deux séances de vol ;
- vis qui accroche au démontage, indice d'un filetage déjà endommagé.
Hélice et cône : le serrage le plus critique

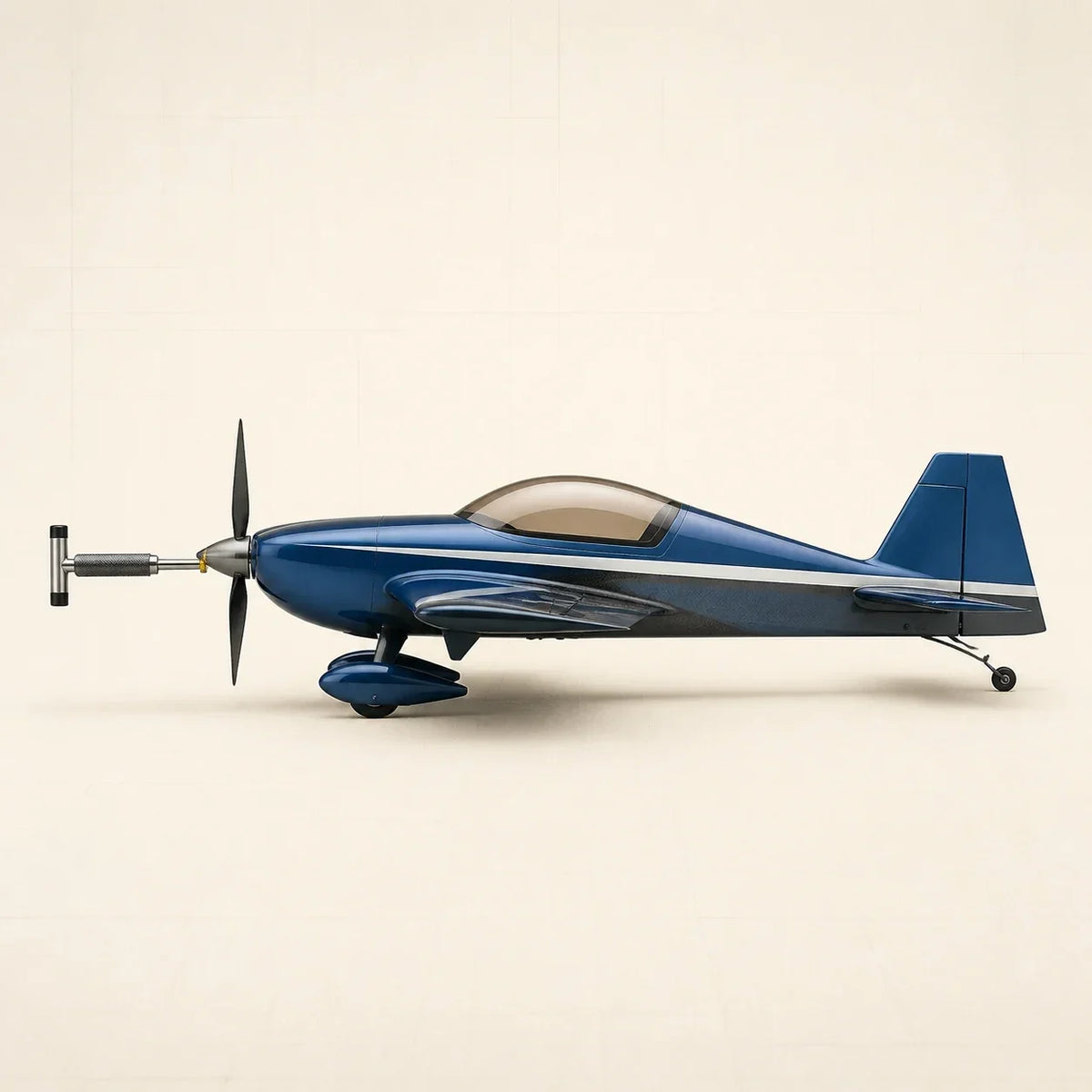

Une hélice mal serrée peut se libérer plein régime et blesser gravement. L'écrou doit plaquer l'hélice sur son épaulement avec un couple contrôlé, appliqué avec une clé carré 1/4 et la douille adaptée. Trop serré, le moyeu plastique se fissure ; trop lâche, l'hélice matte son alésage et prend du jeu. Un contrôle avant chaque séance reste indispensable, batterie débranchée ou moteur coupé.
Bâti moteur et vis de fixation du brushless
Les vis M3 d'un moteur brushless travaillent dans un carter en aluminium fin, dont le filetage ne supporte que quelques dixièmes de N.m au-delà du couple prévu. La bonne pratique associe un couple modéré, autour de 1 N.m en valeur repère à confirmer dans la notice, et une goutte de frein-filet doux. Le croisillon du bâti doit rester plan pour éviter toute contrainte permanente sur les paliers.
Servos, guignols et chapes : les micro-couples
Les vis de servo traversent des silentblocs conçus pour filtrer les vibrations : un écrasement excessif supprime ce filtrage et transmet tout au boîtier. Les chapes, elles, doivent pivoter librement après serrage. Ces micro-assemblages se règlent sous 0,5 N.m, une zone où la main nue surestime presque toujours l'effort réellement appliqué, d'où l'intérêt d'un serrage de précision instrumenté.
Quel outil de serrage choisir pour ces petits couples
La difficulté n'est pas la force mais la finesse : la plage utile va de 0,15 à 8 N.m environ, avec une précision réelle exigée sous 1 N.m. Le choix se joue entre tournevis dynamométrique, petite clé à déclenchement et solutions numériques, chacun couvrant une partie de la plage.
Les critères qui comptent vraiment au moment de choisir :
- une plage de couple qui démarre assez bas, idéalement vers 0,2 N.m pour les servos ;
- une tolérance de serrage annoncée, de l'ordre de ± 4 à ± 6 %, et vérifiable ;
- des embouts hexagonaux et Torx de qualité, sans jeu dans l'empreinte ;
- une lecture claire de la valeur réglée, même en extérieur ;
- un format compact qui suit la caisse de terrain sans s'abîmer.
| Critère | Serrage au feeling | Serrage au couple contrôlé |
|---|---|---|
| Reproductibilité d'un montage à l'autre | Nulle, dépend de la fatigue et de la prise en main | Constante, la valeur réglée fait référence |
| Risque de filetage abîmé | Élevé sur M2 et M3 | Faible si la valeur repère est respectée |
| Contrôle avant vol | Subjectif, au toucher | Rapide, la clé confirme le maintien du couple |
| Diagnostic après incident | Impossible, aucune donnée | Possible, les valeurs sont connues et notées |
Le tournevis dynamométrique pour les vis M2 et M3
Sous 1 N.m, le tournevis dynamométrique est l'outil le plus sûr : sa poignée fine limite naturellement l'effort et son mécanisme restitue fidèlement les faibles couples. Associé à des embouts en bon état, il sécurise servos, chapes et petites visseries de fuselage. Un modèle couvrant 0,2 à 1,2 N.m répond à la majorité des besoins d'un parc d'avions électriques courants.
Petite clé à déclenchement pour l'hélice et le train
De 1 à 8 N.m, un petit cliquet précision à déclenchement prend le relais : réglage sur la valeur repère, serrage progressif, arrêt net au clic. C'est l'outil des écrous d'hélice, du train et des bâtis M4. Sa taille réduite évite l'excès de levier, un avantage décisif quand le serrage précis se joue à quelques dixièmes de N.m près.
L'adaptateur numérique pour objectiver ses habitudes
Un couplemètre électronique intercalé entre poignée et douille affiche le couple réellement appliqué, avec mémorisation du pic. Il sert autant à vérifier une clé mécanique qu'à mesurer, une fois, ce que produit un serrage à la main : l'écart constaté surprend la plupart des modélistes et justifie à lui seul le passage au serrage au couple systématique.
Méthode complète avant chaque session de vol
Le couple juste ne vaut que sur un assemblage bien préparé et contrôlé dans la durée. Une routine simple, appliquée avant chacune de vos séances, élimine l'essentiel des erreurs de serrage constatées sur les pistes.
- nettoyer les filetages : un pas encrassé fausse la relation entre couple et tension ;
- visser à la main jusqu'au contact, pour détecter un éventuel faux filet ;
- serrer à la valeur repère avec un jeu de douilles et d'embouts irréprochables ;
- marquer d'un trait témoin les écrous critiques, hélice en tête ;
- noter les valeurs utilisées pour retrouver le même montage la fois suivante.
Frein-filet : complément utile, jamais substitut
Sur un assemblage soumis aux vibrations, le frein-filet doux stabilise le couple obtenu, il ne le remplace pas. Déposer une goutte sur un filetage propre, serrer à la valeur repère, laisser polymériser : la vis résiste alors au desserrage sans devenir indémontable. Le frein-filet fort reste à proscrire sur les petites vis, sous peine de casse au démontage suivant.
Contrôles après les premiers vols et après un choc
Les assemblages neufs se tassent : un nouveau passage au couple après les deux ou trois premiers vols confirme que la précharge tient. Après un atterrissage dur, chaque zone sollicitée mérite une vérification, trait témoin et clé en main. Un écrou qui reprend du couple à chaque contrôle signale un filetage fatigué ou une pièce déformée, à remplacer avant de revoler.
L'essentiel pour voler l'esprit tranquille
L'aéromodélisme concentre des petits filetages, des matériaux sensibles et des vibrations fortes : le serrage au couple y est un réflexe de sécurité plus encore que de confort. Des valeurs repères confirmées dans la documentation constructeur, un outil adapté et une routine de contrôle suffisent à fiabiliser durablement un parc complet.
- régler chaque serrage sur une valeur repère validée par la notice constructeur ;
- couvrir la plage 0,2 à 8 N.m avec un ou deux outils de serrage adaptés ;
- compléter par le frein-filet doux, sans jamais s'y substituer ;
- contrôler hélice et bâti à chaque séance, le reste à intervalle régulier ;
- choisir un kit outillage compact qui suit la caisse de terrain et uniformise les habitudes.
FAQ
Quel couple de serrage pour une hélice de modèle réduit ?
En valeur repère, comptez 3 à 5 N.m pour un écrou M6 sur moteur électrique et 5 à 8 N.m pour un M8 sur moteur thermique. Ces fourchettes restent indicatives : la notice du constructeur du moteur prime toujours, et l'hélice doit être parfaitement plaquée sur son épaulement avant le serrage final.
Peut-on préparer un avion RC sans clé dynamométrique ?
C'est possible mais risqué : la main surestime les petits couples et chaque montage devient différent du précédent. Sur des filetages M2 à M4 pris dans l'aluminium ou le bois, l'écart entre correct et foiré tient à quelques dixièmes de N.m. Un outil dédié aux faibles couples supprime cette loterie pour un budget raisonnable.
Le frein-filet dispense-t-il de serrer au couple ?
Non. Le frein-filet empêche la rotation spontanée de la vis, mais il ne crée pas la précharge qui maintient l'assemblage comprimé. Un couple insuffisant laisse la pièce bouger, frein-filet ou pas ; un couple excessif abîme le filetage. Les deux se complètent : couple juste d'abord, goutte de frein-filet doux ensuite.
Quelle plage de couple couvre les besoins en modélisme ?
L'essentiel se joue entre 0,2 et 8 N.m : micro-vis de servo, bâti moteur, train et écrou d'hélice. Une clé couvrant 2 à 20 N.m complète utilement le haut de plage pour les gros thermiques et les accessoires de terrain. Vérifiez toujours que la valeur visée tombe dans le tiers central de la plage de fonctionnement de l'outil.
Faut-il recontrôler l'hélice après chaque vol ?
Un contrôle rapide avant chaque séance suffit dans la plupart des cas : trait témoin aligné, aucun jeu perceptible, écrou au contact franc. Après un choc, un atterrissage dur ou un changement d'hélice, refaites un vrai serrage au couple à la valeur repère. Les hélices bois se tassent davantage et méritent un resserrage plus fréquent, moteur coupé.
Quel outil pour les vis de servo M2 ?
Un tournevis dynamométrique réglé vers 0,2 à 0,3 N.m est l'outil adapté : il préserve les silentblocs et le boîtier du servo. Les outils dédiés au serrage faible couple descendent assez bas en plage et acceptent les embouts fins. Le serrage à la main, même prudent, dépasse presque systématiquement cette zone.
Comment reconnaître un filetage déjà fatigué ?
Trois signes doivent alerter : une vis qui accroche par à-coups au vissage à la main, un couple qui ne monte jamais franchement au serrage, des limailles ou poussières claires au démontage. Un filetage abîmé dans l'aluminium ou un insert bois ne se rattrape pas en serrant plus fort : réparez par insert rapporté ou remplacez la pièce.
Les couples donnés par les fabricants sont-ils obligatoires ?
Quand une notice indique un couple, elle fait référence : le constructeur connaît ses matériaux et ses filetages. Les valeurs publiées ici sont des repères génériques destinés aux cas où la documentation reste muette. En cas d'écart entre les deux, suivez la notice, et notez la valeur retenue pour vos contrôles ultérieurs.
Un adaptateur numérique est-il utile sur le terrain ?
Oui, pour deux usages : vérifier ponctuellement qu'une clé mécanique déclenche à la bonne valeur, et mesurer un couple réel en lecture digitale quand la place manque pour une clé complète. La mémorisation du pic aide aussi à documenter un montage. La reproductibilité reste néanmoins meilleure avec une clé à déclenchement dédiée.
Une clé de vélo convient-elle pour l'aéromodélisme ?
Souvent oui : une clé dynamo cycle couvre généralement une plage proche de 2 à 20 N.m, adaptée aux écrous d'hélice et aux bâtis M4. Il manquera en revanche le bas de plage pour les micro-vis de servo, sous 0,5 N.m, où un tournevis dynamométrique reste indispensable. Vérifiez la compatibilité des embouts avant d'investir.
