Un craquement au pédalage, un boîtier monté « bien fort » à la clé à chaîne, et le doute qui s'installe : fallait-il serrer plus, ou moins ? Le boîtier de pédalier BSA est l'un des rares composants du vélo vissés directement dans le cadre : un filetage foiré ne se remplace pas comme une pièce d'usure, il condamne la coquille. C'est aussi l'endroit où le serrage au feeling fait le plus de dégâts, car les couples en jeu dépassent largement ceux du poste de pilotage.
Le standard BSA ajoute un piège bien connu : le sens de filetage inversé côté transmission. Beaucoup de cuvettes ont été détruites par un cycliste convaincu de desserrer alors qu'il serrait de toutes ses forces. Entre ce piège, les fourchettes de couple de serrage de 35 à 50 N.m et la préparation des filets, le montage demande de la méthode plus que de la force.
Cet article détaille les valeurs repères en N.m pour un boîtier BSA fileté, le sens de vissage de chaque côté, la préparation de la coquille, la méthode de serrage au couple et le diagnostic des craquements. L'objectif : un pédalier silencieux, un cadre préservé et un démontage encore possible dans deux ans, sans outillage de force.
Le standard BSA : un boîtier fileté qui équipe toujours une majorité de vélos
Malgré la mode des standards à emmanchement, le boîtier BSA reste la référence des cadres route, gravel et VTT pour sa fiabilité et sa facilité d'entretien. Bien traité, il se monte et se démonte pendant des années : un argument de poids pour quiconque assure sa maintenance vélo avec un serrage au couple rigoureux.
Ce que BSA signifie concrètement sur votre cadre
BSA désigne le filetage anglais de 1,37 pouce par 24 filets, taillé dans une coquille de 68 mm en route ou 73 mm en VTT. Les cuvettes s'y vissent directement : la précision du filetage conditionne l'alignement des roulements. Un cadre acier ou aluminium porte le filetage dans sa matière ; un cadre carbone l'héberge dans un insert métallique collé, plus délicat encore.
Filetage inversé côté transmission : l'erreur qui coûte une coquille
Sur un boîtier BSA, la cuvette côté plateaux se serre dans le sens antihoraire et se desserre dans le sens horaire : c'est un filetage à gauche, conçu pour contrer le desserrage induit par la rotation du pédalier. La cuvette opposée suit le sens classique. Forcer du mauvais côté est la première cause de filetage abîmé sur ce standard, bien avant le sur-serrage.
- Côté droit (transmission) : serrage en tournant vers la gauche, desserrage vers la droite ;
- Côté gauche : serrage classique vers la droite, desserrage vers la gauche ;
- Toujours amorcer les deux cuvettes à la main sur plusieurs tours ;
- Au moindre point dur immédiat, dévisser et vérifier le croisement de filets.
Quel couple de serrage pour un boîtier BSA : les valeurs repères en N.m
Les fabricants publient des fourchettes plutôt que des valeurs uniques, et c'est la notice de votre boîtier qui fait foi. Les repères ci-dessous couvrent l'essentiel du marché et se situent dans la plage d'une clé 20 à 60 N.m : des couples de serrage soutenus, sans commune mesure avec les vis du cockpit.
| Type de boîtier BSA | Valeur repère | À confirmer dans |
|---|---|---|
| Cuvettes externes Shimano Hollowtech II | 35 à 50 N.m | Notice Shimano du modèle |
| Cuvettes externes SRAM DUB / GXP | 35 à 54 N.m | Notice SRAM du modèle |
| Boîtier cartouche à corps carré | 50 à 70 N.m | Notice du fabricant de la cartouche |
| Adaptateurs et réducteurs vissés | souvent 30 à 45 N.m | Documentation de l'adaptateur |
Cuvettes externes : pourquoi la fourchette de 35 à 50 N.m
Une cuvette externe serre son épaulement contre la face de la coquille : en dessous d'environ 35 N.m, l'appui vit mal les à-coups de pédalage et le boîtier finit par parler ; au-delà de la fourchette, le gain est nul et la contrainte mécanique se reporte sur des filets fins. Dans la plage, choisissez une valeur et gardez-la pour les deux côtés.
Boîtiers cartouche à corps carré : des couples plus élevés
Les cartouches vissées d'ancienne génération acceptent des valeurs supérieures, souvent 50 à 70 N.m en valeur repère, car leur corps rigide encaisse mieux l'appui. La logique reste identique : filets préparés, montage à la main d'abord, serrage au couple final des deux côtés. La notice du fabricant, quand elle existe encore, prime sur toute valeur générique.
Préparer la coquille et les filetages avant de serrer
Aucune valeur de couple ne rattrape une coquille sale ou un filet sec. La préparation représente la moitié du montage : c'est elle qui garantit que les N.m affichés par la clé se transforment en tension d'appui correcte, et non en frottement parasite dans les filets.
- Nettoyer coquille et cuvettes jusqu'au métal propre, sans résidu de graisse durcie ;
- Inspecter les filets à la lampe : pas de filet écrasé ni de peinture dans les gorges ;
- Faire tarauder et surfacer la coquille par un atelier en cas de doute ;
- Appliquer le produit prévu par le fabricant sur toute la longueur filetée ;
- Amorcer chaque cuvette à la main sur trois ou quatre tours francs.
Graisse, pâte anti-grippage ou frein-filet : que mettre sur les filets
La graisse de montage reste la règle générale : elle évite le grippage et stabilise le couple réel. La pâte anti-grippage s'impose entre aluminium et acier, ou en environnement humide. Certains fabricants prescrivent un frein-filet faible sur des cuvettes sujettes au desserrage : suivez leur notice, jamais un mélange des trois. Un filet enduit change le frottement, et la fourchette publiée en tient déjà compte.
Cadres carbone à insert aluminium : vigilance maximale
Sur un cadre carbone, le filetage BSA vit dans un insert métallique collé dans la coquille. Un sur-serrage brutal ou un croisement de filets peut décoller ou fissurer cet insert : la réparation relève alors du cadreur, pas de l'atelier maison. Restez dans la fourchette basse indiquée par le fabricant du cadre et bannissez tout serrage au feeling sur ces montages.

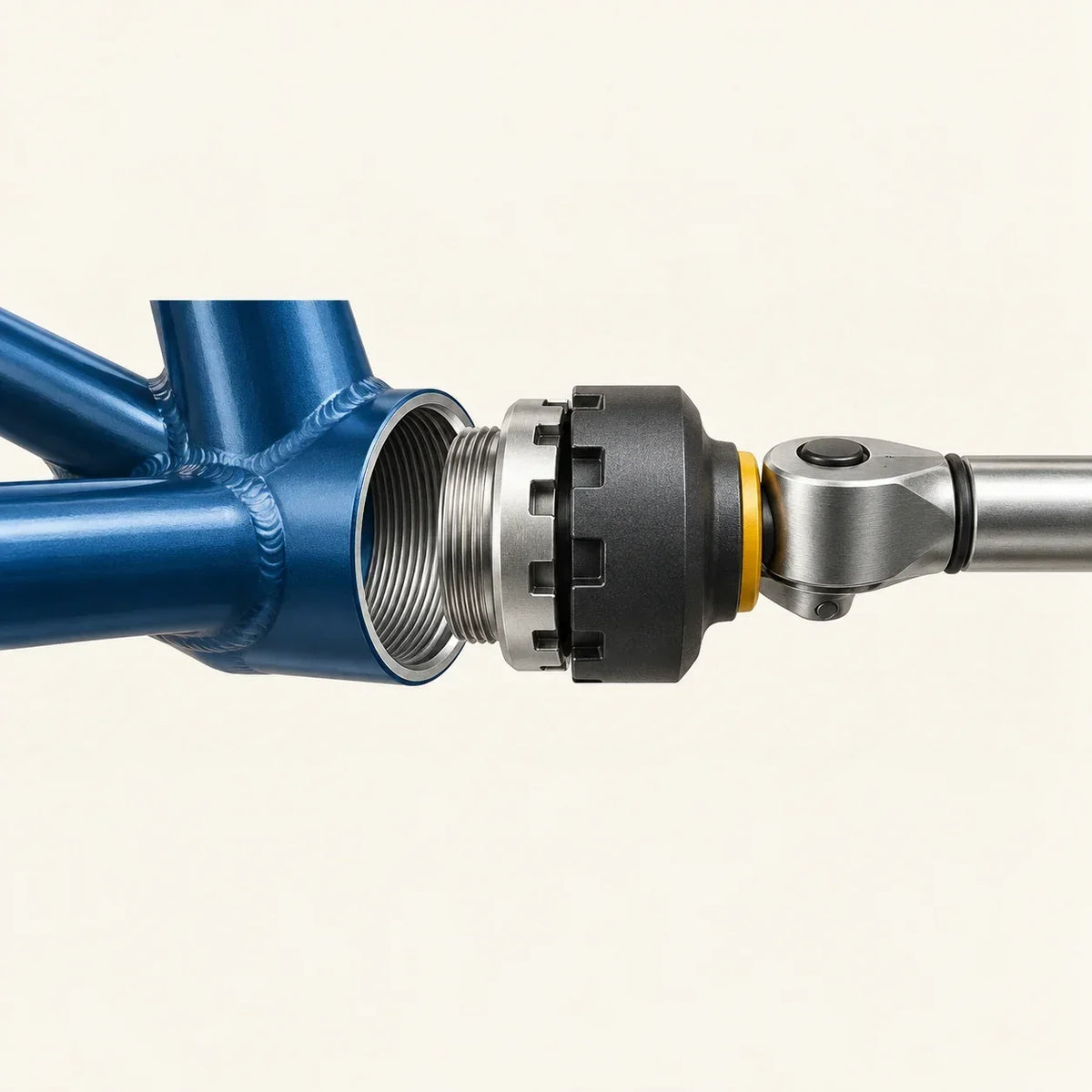

Monter et serrer le boîtier BSA au couple, étape par étape
Une fois la coquille préparée, le montage proprement dit ne prend que quelques minutes. La séquence ci-dessous vaut pour des cuvettes externes comme pour une cartouche, avec un objectif constant : un appui franc, symétrique et reproductible d'un entretien à l'autre.
- Visser la cuvette droite à la main, sens antihoraire, jusqu'au contact de l'épaulement ;
- Visser la cuvette gauche à la main, sens horaire, même repère de contact ;
- Régler la clé dynamométrique sur la valeur choisie dans la fourchette de la notice ;
- Serrer la cuvette droite jusqu'au déclic, d'un mouvement continu ;
- Serrer la cuvette gauche à la même valeur, sans re-cliquer ;
- Monter l'axe et les manivelles, puis contrôler l'absence de jeu latéral.
L'outillage : douille de boîtier, carré adapté et clé au bon format
Le serrage passe par une douille de boîtier à encoches, entraînée par un jeu de douilles de qualité et une clé au carré suffisant. À 35 - 50 N.m, une clé carré 1/2 travaille sans forcer, et un modèle 3/8 robuste convient aussi si sa plage couvre la valeur. L'outil de serrage doit rester parfaitement engagé : une douille qui ripe détruit les encoches de la cuvette.
Atteindre la valeur proprement : position, appui et déclic unique
À ces couples, la position du corps compte : clé perpendiculaire à l'axe, une main qui maintient la douille engagée, l'autre qui tire d'un geste continu jusqu'au déclic. Pas de rallonge ni d'à-coups, qui faussent le couple de serrage réellement transmis. Un seul déclic par cuvette : re-cliquer ajoute du couple et sort de la fourchette sans que rien ne l'indique.
Craquements, jeu et desserrage : diagnostiquer un boîtier qui parle
Un boîtier BSA correctement monté est silencieux. Quand un bruit apparaît, la tentation est de serrer plus fort : c'est presque toujours la mauvaise réponse. Le tableau ci-dessous distingue le comportement normal d'un montage dégradé, avant d'aller chercher la cause réelle du desserrage ou du bruit.
| Observation | Boîtier sain | Montage dégradé |
|---|---|---|
| Bruit au pédalage | Silence, même en danseuse | Craquement rythmé par les tours de pédalier |
| Jeu latéral de l'axe | Aucun jeu perceptible | Claquement sec en poussant la manivelle |
| Couple au contrôle | La clé déclenche sans rotation notable | La cuvette tourne avant le déclic |
| Aspect des filets | Enduit intact, filets nets | Traces d'oxydation, poussière noire, filets marqués |
- Craquement régulier : filets secs ou coquille encrassée, plus souvent que couple insuffisant ;
- Claquement à la relance : cuvette desserrée ou roulement marqué ;
- Grincement par temps humide : enduit lessivé, à renouveler ;
- Bruit qui persiste après remontage : chercher aussi pédales, cales et tige de selle ;
- Desserrage répété du même côté : filetage fatigué, à faire contrôler.
Pourquoi serrer plus fort ne supprime pas un craquement
Un craquement naît d'un micro-mouvement entre deux surfaces, pas d'un manque de force : ajouter des N.m augmente la contrainte sans supprimer le mouvement si les filets sont secs ou sales. La bonne séquence reste démontage, nettoyage, enduit neuf, puis serrage précis dans la fourchette. Le sur-serrage ne fait que rapprocher la cuvette ou l'insert du point de rupture.
Quand vérifier le couple après le montage
Un contrôle après les premières sorties confirme que l'appui s'est stabilisé : la clé réglée à la valeur de montage doit déclencher sans rotation visible. Ensuite, une vérification saisonnière suffit, en même temps que les petits serrages du poste de pilotage, qui relèvent eux d'une clé à petits couples. Un boîtier qui demande un resserrage à chaque sortie cache un problème de filets.
L'essentiel pour un boîtier BSA monté au juste couple
Le boîtier BSA récompense la méthode : sens de filetage respecté, coquille propre, enduit adapté, puis un serrage au couple entre 35 et 50 N.m pour des cuvettes externes, en valeur repère à confirmer dans la notice. La force brute n'a aucune place dans ce montage, du premier filet au déclic final.
- Côté transmission fileté à gauche : serrage antihoraire, sans exception ;
- Filets nettoyés, inspectés et enduits avant toute mise en tension ;
- Valeur unique choisie dans la fourchette, identique des deux côtés ;
- Déclic unique, position stable, douille parfaitement engagée ;
- Contrôle après les premières sorties, puis au fil des saisons.
Avec un coffret complet couvrant du poste de pilotage au boîtier, chaque intervention sur le vélo se fait à la valeur prévue : le pédalier reste silencieux, le cadre intact et le démontage futur possible sans outillage de force.
FAQ
Quel couple de serrage pour un boîtier de pédalier BSA ?
Pour des cuvettes externes, la valeur repère se situe entre 35 et 50 N.m, et souvent 50 à 70 N.m pour une cartouche vissée. La notice de votre boîtier fait foi : choisissez une valeur dans la fourchette publiée, appliquez-la aux deux cuvettes et confirmez-la avant tout remontage ultérieur.
Dans quel sens se desserre le côté droit d'un boîtier BSA ?
La cuvette côté transmission possède un filetage à gauche : elle se desserre en tournant dans le sens horaire, celui des aiguilles d'une montre, et se serre dans le sens antihoraire. Le côté gauche suit le sens classique. En cas de doute, marquez le sens au ruban avant de forcer : un départ à contresens détruit les filets.
Faut-il graisser le filetage d'un boîtier BSA ?
Oui dans la majorité des cas : une graisse de montage évite le grippage et stabilise le couple réel transmis. Entre aluminium et acier, préférez une pâte anti-grippage ; certains fabricants prescrivent un frein-filet faible à la place. Suivez la notice et n'appliquez jamais plusieurs produits en même temps sur les mêmes filets.
Peut-on monter un boîtier BSA sans clé dynamométrique ?
C'est déconseillé : à 35 - 50 N.m, la main surestime ou sous-estime largement l'effort, et l'erreur se paie sur les filets du cadre. Une clé dynamo cycle adaptée aux couples élevés du boîtier sécurise le geste et rend le serrage reproductible d'un entretien à l'autre.
Pourquoi le boîtier craque-t-il encore après un serrage au couple ?
Parce que la cause est rarement le couple : filets secs, coquille sale, roulement marqué ou bruit venu d'ailleurs, pédales et tige de selle en tête. Démontez, nettoyez, renouvelez l'enduit puis resserrez à la valeur choisie. Ajouter des N.m sur un montage sale ne fait qu'aggraver la contrainte mécanique.
Quelle clé choisir pour atteindre 35 à 50 N.m sur un boîtier ?
Un modèle dont la plage couvre la valeur en zone médiane : une clé de couples moyens convient parfaitement, en carré 3/8 robuste ou 1/2. Évitez de travailler tout en haut de la plage d'une petite clé : la tolérance de serrage y est moins bonne et l'effort inconfortable.
Les manivelles se serrent-elles au même couple que le boîtier ?
Non. Les vis de pincement d'une manivelle type Hollowtech II se serrent autour de 12 à 14 N.m en valeur repère, et de nombreuses vis de pédalier restent sous 20 N.m : un travail de serrage de précision, sans rapport avec les 35 à 50 N.m des cuvettes. Chaque composant a sa valeur propre, indiquée par le fabricant.
Comment savoir si un cadre est en BSA, en Press-Fit ou en T47 ?
Regardez dans la coquille : un filetage visible des deux côtés signale un standard vissé, BSA dans l'immense majorité des cas, T47 si le diamètre est nettement plus grand. Une paroi lisse indique un montage à emmanchement type Press-Fit. La largeur de coquille, 68 ou 73 mm, et la documentation du cadre confirment le standard exact.
À quelle fréquence faut-il vérifier le serrage du boîtier ?
Un contrôle après les premières sorties suivant le montage, puis une vérification à chaque grand entretien saisonnier suffisent sur un montage sain. La clé réglée à la valeur d'origine doit déclencher sans rotation de la cuvette. Un desserrage répété entre deux contrôles n'est pas normal : faites examiner filets et insert.
Un adaptateur numérique convient-il pour serrer un boîtier BSA ?
Oui : monté entre le cliquet et la douille de boîtier, un adaptateur numérique affiche le couple en direct et mémorise la valeur atteinte. Restez attentif à la position de l'outil et au geste régulier : l'électronique mesure, mais c'est la méthode qui fait la qualité du serrage.
