Le bras oscillant est l'articulation la plus sollicitée d'une moto : il relie la roue arrière au cadre, encaisse le couple moteur transmis par la chaîne et pilote tout le travail de la suspension. Pourtant, son axe de pivot reste le grand oublié des serrages. Beaucoup de motards le découvrent en changeant un kit chaîne ou un amortisseur : l'écrou est desserré, la valeur inconnue, et le remontage se termine au feeling, bras calé contre le genou.
Les conséquences d'une erreur de serrage à cet endroit dépassent largement la simple gêne mécanique : roulements de bras matés par un excès de couple, jeu qui s'installe et louvoiement à haute vitesse en cas de sous-serrage, voire desserrage progressif de l'écrou sous les vibrations. Le sujet mérite mieux qu'une estimation : les valeurs se comptent souvent autour de la centaine de N.m, une zone où rien ne se devine à la main. Cet article détaille les valeurs repères en N.m pour l'axe de bras oscillant, les biellettes et les organes voisins, la méthode de serrage au couple complète, les erreurs les plus fréquentes et l'outillage adapté pour intervenir sur votre moto avec rigueur et sérénité. Le tout s'applique aussi bien à un roadster qu'à un trail ou une sportive.

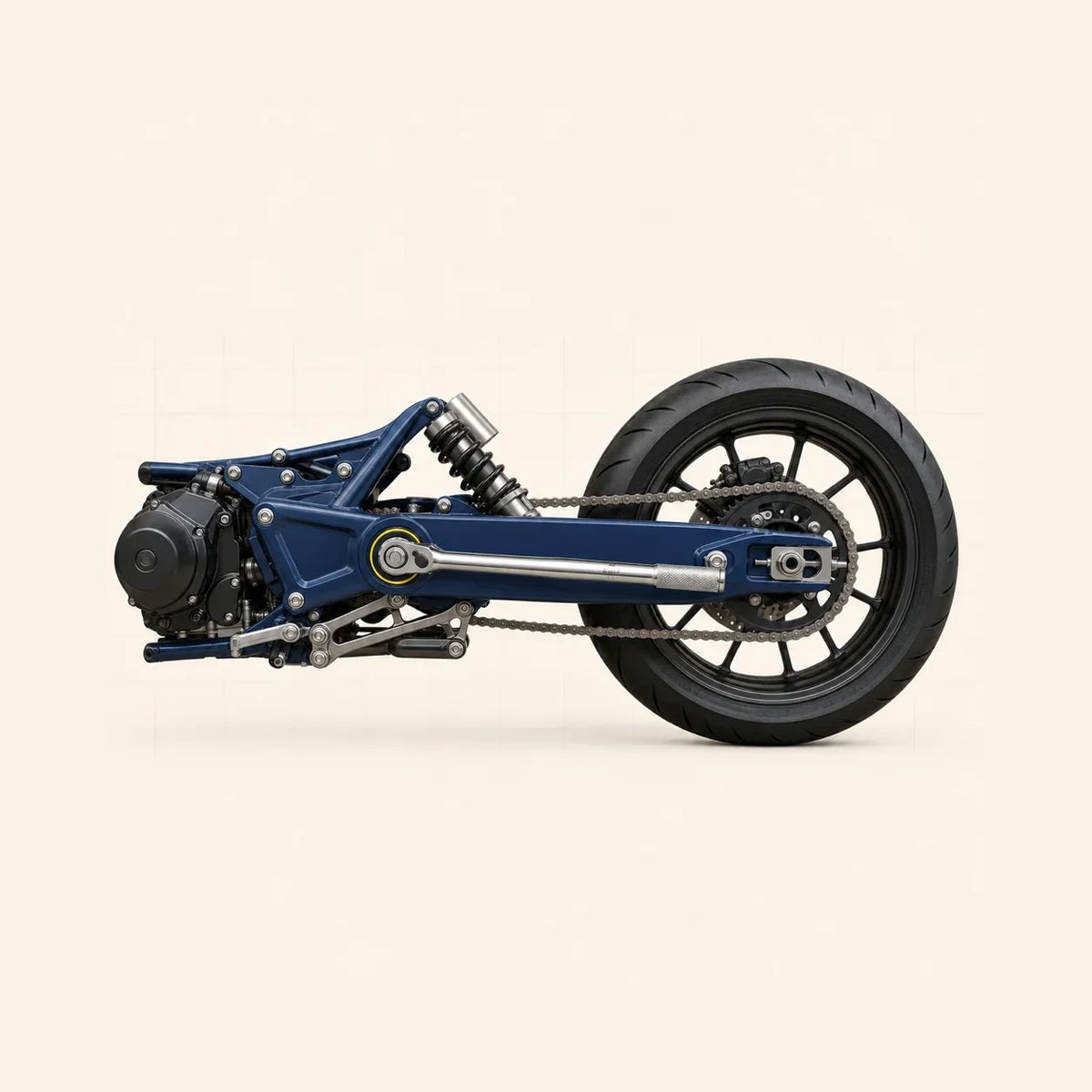

Le rôle du bras oscillant dans la tenue de route de votre moto
Le pivot de bras oscillant définit la géométrie arrière de la moto : alignement de la roue, tension de chaîne, comportement de l'amortisseur. En entretien moto, c'est un point de passage obligé dès qu'un kit chaîne, un roulement ou un amortisseur entre en jeu. Sa fixation combine un axe traversant, un écrou de fort diamètre et parfois une douille de précharge avec contre-écrou.
- L'axe traverse cadre, moteur ou platines selon les modèles : les couples varient fortement d'une architecture à l'autre.
- Certains constructeurs imposent une précharge des roulements avant le serrage de l'écrou principal.
- Les biellettes de suspension possèdent leurs propres valeurs, distinctes de celles du pivot.
- Un axe légèrement grippé fausse complètement le couple lu par la clé.
- Le serrage se contrôle moto sur béquille d'atelier, suspension détendue.
Un pivot qui encaisse toute la chaîne cinématique
À chaque accélération, la tension de chaîne tire le bras vers l'avant ; à chaque freinage, le transfert de masse le comprime. Le pivot encaisse ces efforts alternés des milliers de fois par sortie. Seule une tension de vis correcte maintient l'empilage roulements, entretoises et cadre parfaitement solidaire : c'est exactement ce que garantit un couple de serrage respecté.
Pourquoi le couple du pivot est-il si élevé ?
L'écrou d'axe se serre souvent autour de 100 N.m : cette valeur élevée crée la précontrainte nécessaire pour que l'empilage ne bouge plus, sans écraser les roulements. Un axe de ce diamètre travaille loin de sa limite élastique à ce couple : la marge est calculée, à condition de ne pas improviser au-delà de la prescription.
Valeurs repères en N.m pour un bras oscillant de moto
Les fourchettes ci-dessous synthétisent les prescriptions courantes des motos routières de 300 à 1200 cm³. Ce sont des valeurs repères destinées à situer l'ordre de grandeur : la valeur exacte figure dans la revue technique ou le manuel d'atelier de votre modèle, et c'est elle qui fait foi. Les architectures particulières (monobras, gros trails, customs) s'écartent parfois sensiblement de ces plages.
| Organe | Fourchette repère | Remarque |
|---|---|---|
| Écrou d'axe de bras oscillant | 85 à 110 N.m | Souvent proche de 100 N.m sur les roadsters courants |
| Biellettes de suspension (linkage) | 35 à 60 N.m | Chaque biellette possède sa propre valeur |
| Fixations d'amortisseur (haut et bas) | 35 à 45 N.m | Serrage suspension détendue |
| Axe de roue arrière | 85 à 110 N.m | À resserrer après réglage de la tension de chaîne |
| Contre-écrous de tendeurs de chaîne | 15 à 25 N.m | Petit couple : la clé classique sur-serre presque toujours |
Écrou de pivot : une valeur à ne pas estimer
Entre 85 et 110 N.m, l'écrou de pivot se situe pile dans la plage des clés 60 à 120 N.m, utilisées autour du milieu de leur capacité, là où la reproductibilité est la meilleure. Estimer un tel couple à la main est illusoire : les écarts constatés dépassent fréquemment 40 %, même chez les bricoleurs expérimentés.
Biellettes et amortisseur : des valeurs intermédiaires
Les biellettes de suspension et les fixations d'amortisseur réclament généralement 35 à 60 N.m, avec une valeur propre à chaque vis. Serrez toujours ces axes suspension détendue, moto sur béquille centrale ou d'atelier : un silentbloc contraint en position comprimée vieillit prématurément. Notez chaque valeur avant démontage pour éviter toute confusion au remontage.
Axe de roue et tendeurs : le trio à recontrôler ensemble
Toute intervention sur le bras finit par un axe de roue arrière à resserrer entre 85 et 110 N.m selon le modèle, certaines machines dépassant ce repère. Les contre-écrous de tendeurs, eux, se contentent de 15 à 25 N.m. Recontrôlez les trois points ensemble après réglage de la chaîne : ils forment un système solidaire.
La méthode complète pour serrer un axe de bras oscillant
Le remontage d'un bras oscillant suit une logique stricte : préparer, aligner, mettre en précontrainte, serrer, contrôler. Chaque étape conditionne la suivante, et la précipitation se paie en jeu résiduel ou en roulements détruits à moyen terme.
- Nettoyer l'axe, contrôler sa rectitude et vérifier l'état des roulements et entretoises.
- Appliquer la graisse préconisée sur les portées de roulements, jamais sur le filetage sauf indication contraire.
- Engager l'axe et aligner bras, entretoises et platines sans forcer au marteau.
- Respecter la précharge éventuelle (douille filetée ou contre-écrou) prévue par le constructeur.
- Serrer l'écrou principal à la valeur prescrite, en deux passes progressives.
- Contrôler le débattement du bras : rotation libre, sans point dur ni jeu latéral.
- Marquer l'écrou au feutre pour faciliter les contrôles ultérieurs.
Préparer l'axe et les roulements sans fausse note
Un axe corrodé ou une entretoise marquée modifient la friction et donc la tension réellement obtenue au couple prescrit. Nettoyez, contrôlez, remplacez ce qui doit l'être avant de penser au serrage. La graisse se réserve aux portées de roulements : un filetage graissé sans consigne augmente la tension de 15 à 25 % à couple identique.
Serrer l'écrou principal dans les règles
Placez la douille sur l'écrou, maintenez l'axe côté opposé si nécessaire, et montez au couple en deux passes avec un gros cliquet dynamométrique tenu par le centre de la poignée. Le déclic doit arriver en fin de mouvement lent et continu : un à-coup ajoute facilement 10 % de couple parasite sur ces valeurs élevées.
Erreurs fréquentes et symptômes d'un pivot mal serré
Sur le bras oscillant, les erreurs se répartissent en deux familles : celles commises pendant le serrage et celles qui consistent à ne jamais le contrôler. Les symptômes ci-dessous doivent alerter immédiatement.
- Serrer l'écrou de pivot à la clé à choc : couple final inconnu et roulements matés.
- Ignorer la douille de précharge sur les modèles qui en possèdent : jeu ou blocage assuré.
- Graisser le filetage de l'axe sans consigne : tension excessive à couple affiché correct.
- Serrer les biellettes suspension comprimée : silentblocs vrillés en position de roulage.
- Oublier le recontrôle après les premiers kilomètres suivant l'intervention.
- Louvoiement ou flou du train arrière en courbe rapide.
- Claquement sourd à la remise des gaz ou au freinage.
- Usure anormale et rapide du kit chaîne malgré un réglage correct.
- Jeu latéral perceptible en poussant la roue arrière, moto sur béquille.
- Traces d'oxydation rouge autour de l'écrou de pivot, signe de micro-mouvements.
| Contrôle | Comportement attendu | Comportement dégradé |
|---|---|---|
| Débattement du bras (amortisseur déposé) | Rotation souple, sans jeu | Point dur ou jeu latéral net |
| Train arrière en courbe | Trajectoire stable et précise | Louvoiement, sensation de flou |
| Kit chaîne | Usure lente et régulière | Usure rapide, tension instable |
| Écrou de pivot dans le temps | Repère aligné, couple stable | Repère décalé, desserrage progressif |
Confondre serrage du pivot et réglage du jeu de roulements
Sur certaines motos, une douille filetée règle d'abord la précharge des roulements à un couple faible, puis l'écrou principal verrouille l'ensemble à sa valeur élevée. Inverser ou fusionner ces deux étapes détruit les roulements ou laisse du jeu. La revue technique de votre modèle décrit précisément cette séquence : suivez-la à la lettre.
Négliger le recontrôle après intervention
Un assemblage neuf se tasse : entretoises, roulements et portées trouvent leur place pendant les premiers kilomètres. Un recontrôle au couple après 50 à 100 km confirme que rien n'a bougé, en particulier l'axe de roue et les tendeurs retouchés lors du réglage de chaîne. Deux minutes de vérification évitent un desserrage découvert sur l'autoroute.
Quelle clé dynamométrique pour le bras oscillant de votre moto
Le chantier bras oscillant mobilise des couples de 15 à 110 N.m : une seule clé peine à couvrir cette étendue en restant précise aux deux extrémités. Un kit outillage associant deux clés complémentaires et les douilles adaptées répond à la quasi-totalité des cas, du contre-écrou de tendeur au serrage soutenu du pivot.
- Clé principale couvrant 20 à 120 N.m environ pour pivot, axe de roue et biellettes.
- Clé ou tête plus fine pour les couples de 5 à 25 N.m (tendeurs, accessoires).
- Douilles six pans du bon diamètre : les écrous de pivot dépassent souvent 24 mm.
- Certificat d'étalonnage et tolérance de plus ou moins 4 % maximum pour les serrages de sécurité.
Adapter la plage au couple visé
La règle des 20-80 % s'applique : pour un pivot à 100 N.m, une clé s'arrêtant à 110 N.m travaille en bout de course, là où sa tolérance se dégrade. Préférez un modèle montant à 150 ou 200 N.m, qui traite la valeur au coeur de sa plage de fonctionnement, loin des extrémités où la précision s'effondre.
Compléter avec les bonnes douilles et rallonges
Un écrou de pivot de 27 ou 30 mm exige une douille robuste et parfaitement ajustée : un jeu de douilles complet évite l'à-peu-près qui arrondit les pans. Les rallonges droites de qualité ne modifient pas le couple transmis ; les cardans et rallonges déportées, en revanche, introduisent une erreur réelle à proscrire sur ces serrages.
Un train arrière stable commence par un pivot bien serré
Le bras oscillant concentre tout ce qui fait la valeur d'un serrage maîtrisé : des couples élevés, une séquence précise, des roulements sensibles à l'excès comme au manque. Retenez les ordres de grandeur, 85 à 110 N.m pour le pivot et l'axe de roue, 35 à 60 N.m pour les biellettes, 15 à 25 N.m pour les tendeurs, et considérez-les comme des valeurs repères : la prescription exacte de votre modèle, dans la revue technique ou le manuel d'atelier, reste la seule référence. Avec une clé adaptée, des filets propres et un recontrôle après quelques kilomètres, le serrage au couple du bras oscillant devient une routine sûre plutôt qu'un saut dans l'inconnu.
FAQ
Quel couple de serrage pour un axe de bras oscillant de moto ?
La plupart des motos routières prescrivent entre 85 et 110 N.m pour l'écrou d'axe de bras oscillant, souvent autour de 100 N.m. Cette fourchette reste une valeur repère : la prescription exacte dépend du modèle et de l'année, et figure dans la revue technique ou le manuel d'atelier, seule référence à suivre pour ce serrage de sécurité.
Où trouver la valeur exacte pour votre modèle ?
Le manuel d'atelier du constructeur et la revue technique moto de votre machine donnent la valeur officielle, parfois différente entre deux phases d'un même modèle. Les forums fournissent des ordres de grandeur utiles mais non contractuels. En l'absence de documentation, un concessionnaire de la marque peut communiquer la prescription en quelques minutes.
Faut-il graisser l'axe de bras oscillant avant remontage ?
Graissez les portées de roulements et les entretoises avec la graisse préconisée, mais laissez le filetage sec sauf consigne explicite du constructeur. Un filetage graissé abaisse la friction : au même couple affiché, la tension grimpe de 15 à 25 % et l'écrou se retrouve sur-tendu. La consigne du manuel d'atelier tranche toujours ce point.
Quel couple pour les biellettes de suspension ?
Les biellettes se serrent généralement entre 35 et 60 N.m, chaque axe ayant sa propre valeur dans la documentation. Cette zone correspond aux couples moyens, où une clé bien dimensionnée offre sa meilleure précision. Serrez toujours suspension détendue pour ne pas contraindre les silentblocs en position de travail.
Peut-on serrer un pivot de bras oscillant sans clé dynamométrique ?
C'est déconseillé : à 100 N.m, l'estimation manuelle produit des écarts de 30 à 50 %, invisibles sur le moment mais lourds de conséquences. Un sur-serrage mate les roulements ; un sous-serrage laisse le train arrière flotter. Le serrage au couple reste la seule méthode répétable sur un organe qui conditionne la tenue de route.
Quelle clé choisir pour intervenir sur le train arrière ?
Une clé couvrant environ 20 à 120 N.m traite pivot, axe de roue et biellettes dans de bonnes conditions. Les gammes dédiées à la mécanique deux-roues proposent des longueurs de bras adaptées aux couples rencontrés sur une moto. Complétez avec une tête plus fine pour les petits couples des tendeurs et accessoires.
Faut-il recontrôler le serrage après les premiers kilomètres ?
Oui : après 50 à 100 km, un recontrôle au couple de l'écrou de pivot, de l'axe de roue et des tendeurs confirme que l'assemblage s'est stabilisé. Ce contrôle prend deux minutes moto sur béquille. Un repère au feutre posé lors du montage permet ensuite une vérification visuelle instantanée avant chaque sortie.
Quel couple pour les contre-écrous de tendeurs de chaîne ?
Comptez 15 à 25 N.m selon les modèles : un petit couple facile à dépasser avec une clé classique. Un cliquet polyvalent dynamométrique sécurise ce serrage et évite d'écraser les tendeurs ou de fausser le réglage de chaîne fraîchement effectué. Vérifiez l'alignement de roue avant le blocage final.
Quels symptômes trahissent un pivot desserré ou trop serré ?
Un pivot desserré se manifeste par un louvoiement en courbe, un jeu latéral de la roue arrière et une usure accélérée du kit chaîne. Un pivot trop serré se traduit par une suspension sèche, un bras dur en rotation et des roulements qui se dégradent vite. Dans les deux cas, cessez de rouler et recontrôlez au couple prescrit.
Un adaptateur numérique suffit-il pour ce type de serrage ?
Un adaptateur numérique monté sur un cliquet solide convient pour le pivot, à condition que sa capacité couvre la valeur visée avec de la marge. Sa lecture en continu aide à monter progressivement vers la cible sans la dépasser. Vérifiez régulièrement sa justesse : l'électronique dérive aussi avec les chocs et le temps.
