Refaire un joint de culasse sur un monocylindre, remonter le haut moteur d'un 125 ou simplement stopper un suintement d'huile : tôt ou tard, la culasse croise la route du motard bricoleur. Et avec elle, une question qui fâche : à quel couple serrer, dans quel ordre, en combien de passes ? Serrer au feeling, sur cet organe précis, ne pardonne pratiquement jamais.
Une culasse de moto se serre sur un moteur en aluminium, autour d'un joint calibré, avec des vis parfois prévues pour travailler à la limite de leur zone élastique. Un sur-serrage voile le plan de joint ou arrache un filetage du carter ; un sous-serrage laisse fuir la compression et le liquide de refroidissement. Dans les deux cas, la facture dépasse largement le prix de l'outillage qui aurait évité l'erreur de serrage.
Vous trouverez ici la logique de l'ordre de serrage en spirale, le principe des passes progressives à 30, 60 puis 100 % du couple cible, des valeurs repères selon le diamètre des fixations et la méthode complète, du remontage au recontrôle. Ces valeurs restent des repères prudents : la revue technique de votre modèle fixe seule les chiffres définitifs, et rien ne remplace son schéma de serrage numéroté.
Pourquoi la culasse concentre toutes les exigences du serrage
La culasse ferme la chambre de combustion : elle encaisse la pression d'explosion, les cycles thermiques et les vibrations, le tout sur un plan de joint de quelques centimètres carrés. Le couple de serrage de ses fixations détermine l'écrasement du joint, la géométrie du plan et la tenue des filetages. Aucun autre organe de votre moto ne combine autant de contraintes mécaniques sur si peu de vis.
Le joint de culasse exige un écrasement parfaitement uniforme
Le joint, métallique ou composite, se comprime pour épouser les deux plans. Si une vis serre plus fort que ses voisines, le joint s'écrase davantage d'un côté : l'étanchéité devient locale au lieu d'être uniforme. La fuite apparaît au point faible, entre un conduit de refroidissement et un cylindre par exemple, souvent plusieurs centaines de kilomètres après le remontage.
L'aluminium du haut moteur tolère mal le moindre excès
Culasse et cylindre sont en alliage d'aluminium, tendre face à l'acier des vis. Un sur-serrage arrache le filetage du carter ou déforme la portée du joint : la réparation passe alors par un insert rapporté, voire un usinage du plan. La casse mécanique ne prévient pas : elle se découvre au démontage suivant ou dès la première chauffe.
- Suintement d'huile persistant le long du plan de joint
- Traces d'émulsion beige sous le bouchon de remplissage
- Bulles dans le vase d'expansion moteur chaud
- Perte de compression mesurable au compressiomètre
- Cliquetis ou claquements inhabituels après un remontage récent

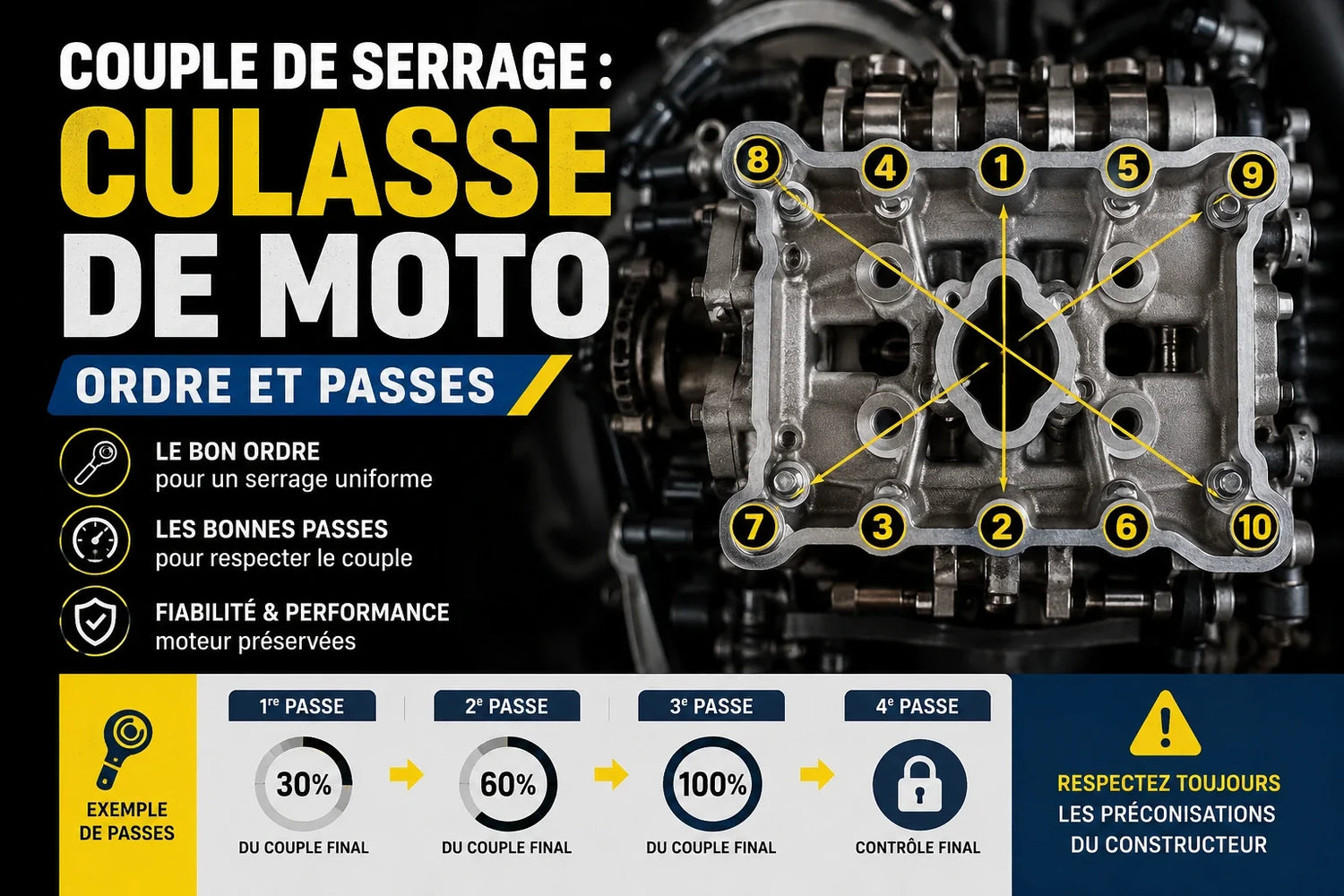

L'ordre de serrage en spirale, du centre vers l'extérieur
Le principe rejoint celui du serrage en croix, adapté à la géométrie de la culasse : partir des fixations centrales puis progresser en spirale vers les coins, pour repousser les contraintes vers l'extérieur du plan de joint. La plupart des revues techniques fournissent un schéma numéroté ; pour le serrage culasse, cet ordre compte autant que la valeur affichée sur la clé. L'inverser revient à emprisonner les déformations au centre du moteur.
La spirale répartit les contraintes sans voiler le plan
Serrer d'abord un coin revient à soulever le coin opposé : le plan de joint se cintre de quelques centièmes, invisibles à l'œil nu mais fatals à l'étanchéité. En partant du centre, chaque passe plaque la culasse progressivement, comme on lisse une affiche de l'intérieur vers les bords. La déformation résiduelle reste alors dans la tolérance prévue par le constructeur.
Numéroter les fixations avant la toute première passe
Avant de commencer, reportez l'ordre du schéma sur un carton percé ou photographiez votre culasse en numérotant chaque vis. Cette préparation évite l'hésitation en cours de serrage, moment où l'on perd le fil de la séquence. Le desserrage suit exactement l'ordre inverse, lui aussi en plusieurs étapes, pour libérer les contraintes de façon symétrique.
- Toujours commencer par les fixations centrales, jamais par un coin
- Suivre le schéma numéroté de la revue technique quand il existe
- Ne jamais faire le tour de la culasse vis après vis dans le sens horaire
- Desserrer dans l'ordre inverse du serrage, par étapes progressives
Les passes progressives : 30, 60 puis 100 % du couple cible
Amener chaque vis directement au couple final concentrerait l'effort sur les premières serrées, au détriment des suivantes. Le serrage en plusieurs passes résout ce problème : toutes les fixations montent ensemble, palier par palier, et le joint s'écrase de manière homogène. Trois passes suffisent dans la grande majorité des cas rencontrés sur une moto.
| Passe | Niveau de couple | Exemple pour une cible de 30 N.m |
|---|---|---|
| Première passe | Environ 30 % de la cible | 9 N.m |
| Deuxième passe | Environ 60 % de la cible | 18 N.m |
| Troisième passe | 100 % de la cible | 30 N.m |
| Contrôle final | Nouvelle passe à 100 % | Déclic quasi immédiat attendu |
Une passe unique déforme la culasse en silence
Avec une passe directe, la première vis serrée à fond plaque son coin pendant que le reste du joint flotte encore. Les vis suivantes doivent alors vaincre une culasse déjà contrainte : le couple lu correspond de moins en moins à la tension réellement installée dans chaque vis. Le voile s'installe sans bruit, la fuite se déclare plus tard.
Le contrôle final valide la stabilité de l'ensemble
Une fois la troisième passe terminée, reprenez la séquence à la valeur cible : chaque vis doit déclencher presque immédiatement, sans rotation notable. Si une fixation tourne franchement, le joint continuait de fluer ou un filetage se dégrade. Ce contrôle final coûte deux minutes et confirme la stabilité du serrage avant de refermer le moteur.
Les valeurs repères selon les fixations de la culasse
Le couple dépend d'abord du diamètre de la vis ou du goujon, de sa classe de résistance et de l'état des filetages. Les fourchettes ci-dessous donnent des ordres de grandeur prudents, cohérents avec les motos courantes : la revue technique de votre modèle reste la seule référence pour la valeur exacte, certains moteurs sortant volontairement de ces plages de couple.
| Fixation courante | Fourchette repère (N.m) | Exemples d'application |
|---|---|---|
| Vis M6 | 8 à 12 | Couvre-culasse, petits caches |
| Vis ou écrou M8 | 20 à 28 | Culasses de 50 à 125 cm³ |
| Vis ou écrou M10 | 35 à 45 | Monos et bicylindres de moyenne cylindrée |
| Vis à serrage angulaire | Couple d'approche puis angle défini | Moteurs récents, vis neuves exigées |
Les petites cylindrées se jouent sous 15 N.m
Sur un 50 cm³ ou les écrous M6 et M7 d'un cyclomoteur, la cible descend souvent sous 15 N.m. À ce niveau, la marge d'erreur d'un serrage au feeling se compte en dizaines de pourcents. Une clé dédiée aux petits couples devient l'assurance d'un serrage juste, notamment sur des goujons fins qui cassent sans prévenir.
Les couples moyens dominent du 125 au gros mono
Entre 20 et 45 N.m se joue l'essentiel des culasses de motos courantes. Cette zone correspond au cœur des clés de couples moyens, qui offrent la meilleure reproductibilité à ces valeurs. Vérifiez toujours si la valeur s'entend filetage huilé ou sec : la revue technique le précise, et la différence n'a rien d'anecdotique.
Le serrage angulaire obéit à ses propres règles
Certains moteurs récents spécifient un couple d'approche modeste, puis un angle : par exemple un serrage à 15 N.m suivi de 90 degrés. Cette méthode pilote la tension de la vis au-delà de sa zone élastique : les vis se remplacent alors à chaque démontage. Un couplemètre électronique avec mesure d'angle simplifie l'exercice, le disque gradué restant l'alternative classique.
- Une valeur donnée filetage huilé ne vaut pas pour un filetage sec
- Un goujon et une vis de même diamètre ne partagent pas toujours le même couple
- Les inserts rapportés imposent parfois une valeur réduite
- Un couple trouvé sur un forum ne remplace jamais le manuel d'atelier
La méthode complète, du démontage au recontrôle
La réussite se joue dans la préparation. Prévoyez la clé adaptée à la plage visée, un jeu de douilles six pans en bon état, une raclette plastique pour les plans de joint et de quoi nettoyer les filetages. Le serrage précis ne rattrape jamais un plan de joint sale ou une vis fatiguée : tout se prépare avant la première passe.
Des filetages propres, secs sauf indication contraire
Passez chaque taraudage à l'air comprimé ou au taraud de nettoyage, essuyez les vis et contrôlez leur longueur si la revue technique l'exige. Serrez à sec par défaut : huiler un filetage augmente la tension obtenue au même couple affiché, via la chute du coefficient de frottement. Si la documentation demande un filetage huilé, respectez-la à la lettre.
Le carré 3/8 s'impose sur la plupart des culasses
Entre 20 et 45 N.m, une clé 3/8 travaille au centre de sa plage, là où la précision annoncée est réellement tenue. Le carré 1/4 prend le relais sous 15 N.m, tandis que le 1/2 reste surdimensionné ici. Utilisez des douilles six pans classiques : les douilles à choc et leurs jeux internes faussent la transmission du couple.
Le recontrôle après la première chauffe complète
Certains constructeurs prescrivent un resserrage à froid après la première chauffe ou les premières dizaines de kilomètres, surtout avec des joints composites qui fluent. D'autres l'interdisent sur les vis à serrage angulaire. Consultez la revue technique de votre machine et, dans le doute, contrôlez l'absence de suintement après la première sortie : un joint qui transpire tôt ne guérira pas seul.
- Réutiliser des vis à serrage angulaire déjà étirées
- Faire le tour de la culasse vis après vis au lieu de suivre la spirale
- Atteindre la cible en une seule passe pour gagner du temps
- Huiler les filetages alors que la valeur est donnée à sec
- Se fier à une valeur de forum sans la recouper avec la revue technique
- Photographier ou noter l'ordre de serrage avant de commencer
- Monter en couple par paliers réguliers, jamais en descendant
- Contrôler la planéité de la culasse à la règle avant remontage
- Remplacer systématiquement le joint de culasse, sans réemploi
- Terminer par une passe de contrôle à la valeur cible
Une culasse durable récompense la méthode et la patience
L'ordre en spirale, les passes à 30, 60 et 100 %, des filetages préparés et des valeurs repères confirmées dans la revue technique : voilà l'essentiel d'un serrage de culasse réussi. Rien n'exige un tour de main de professionnel, tout exige de la rigueur. La clé dynamométrique apporte la mesure, la méthode apporte l'uniformité, et le moteur rend la pareille en kilomètres sereins. Prenez le temps d'une passe de contrôle, notez vos valeurs, et la prochaine intervention sur le haut moteur ressemblera à une formalité plutôt qu'à un saut dans l'inconnu.
FAQ
Quel couple de serrage pour une culasse de moto 125 ?
La plupart des culasses de 125 cm³ se serrent dans une fourchette repère de 20 à 28 N.m, en trois passes progressives et dans l'ordre du schéma constructeur. La revue technique de votre modèle précise la valeur exacte, l'état des filetages exigé et un éventuel resserrage après la première chauffe.
Dans quel ordre serrer les vis d'une culasse ?
Du centre vers l'extérieur, en spirale ou en croix selon le schéma de la revue technique. Ce parcours écrase le joint uniformément et évite de voiler le plan. Le desserrage suit l'ordre exactement inverse, par étapes, pour relâcher les contraintes de façon symétrique et protéger la culasse.
Pourquoi serrer en trois passes plutôt qu'en une ?
Parce que la première vis amenée directement au couple final contraint la culasse avant que les autres ne travaillent. En montant toutes les fixations par paliers de 30, 60 puis 100 %, l'écrasement du joint reste homogène et la tension installée dans chaque vis correspond réellement au couple affiché.
Faut-il huiler les vis de culasse avant serrage ?
Uniquement si la revue technique le demande. Le couple prescrit intègre un état de filetage précis : huiler une vis prévue sèche augmente nettement la tension réelle, un sur-serrage déguisé. À l'inverse, serrer à sec une vis prévue huilée aboutit à un joint sous-comprimé qui fuira tôt ou tard.
Peut-on réutiliser les vis de culasse d'une moto ?
Les vis classiques, oui, si elles sont propres, droites et à la longueur d'origine. Les vis à serrage angulaire travaillent au-delà de leur limite élastique : elles s'allongent définitivement et se remplacent à chaque démontage. Dans le doute, comparez la longueur avec une vis neuve ou changez le jeu complet.
Faut-il resserrer la culasse après les premiers kilomètres ?
Cela dépend du constructeur et du type de joint. Certains prescrivent un resserrage à froid après la première chauffe, d'autres l'excluent, notamment avec des vis à angle. Suivez la préconisation de votre constructeur et surveillez le plan de joint lors des premières sorties : un suintement précoce impose de rouvrir le dossier.
Quelle clé dynamométrique choisir pour une culasse ?
Une clé dont la plage englobe largement la cible : 5 à 25 N.m pour un cyclomoteur, 10 à 60 N.m pour la plupart des motos. Les outils d'entretien moto en carré 3/8 couvrent l'essentiel avec une bonne précision au centre de leur échelle, là où la culasse se joue.
Comment gérer un serrage angulaire sans outillage de pro ?
Appliquez le couple d'approche à la clé dynamométrique, puis l'angle avec un disque gradué ou un adaptateur numérique qui mesure la rotation. Marquez la position initiale au feutre pour contrôler visuellement l'angle final. Les vis neuves restent obligatoires dès que le constructeur impose cette méthode.
Quelles douilles utiliser sur les écrous de culasse ?
Des douilles six pans parfaitement ajustées, souvent en version longue pour atteindre les écrous en fond de puits. Un jeu de douilles dédié au serrage vaut mieux que des douilles à choc, dont le jeu interne fausse le couple transmis. Une douille mal ajustée arrondit les pans et complique le démontage suivant.
Un coffret unique suffit-il pour refaire un haut moteur ?
Souvent, oui : un kit outillage associant une clé de plage adaptée, des douilles longues et des embouts couvre la culasse, le couvre-culasse et la visserie périphérique. Vérifiez surtout que la plage de couple descend assez bas pour les vis M6, point faible des coffrets généralistes.
