Une hélice qui se desserre en vol ne prévient pas : le drone vibre une fraction de seconde, perd sa portance d'un côté, puis tombe. Au sol, le constat est presque toujours le même : un écrou serré « à la main », un filetage fatigué, ou une vis de moteur partie pendant la session. Sur un drone, le serrage au feeling se paie plus vite que sur n'importe quelle autre machine.
L'excès inverse coûte tout aussi cher. La visserie d'un drone est minuscule, M2 à M5, vissée dans de l'aluminium tendre ou à travers du carbone fin. Un sur-serrage de quelques dixièmes de N.m suffit pour arracher un filetage de cloche moteur, fendre un moyeu d'hélice ou fissurer une plaque de châssis. À cette échelle, la marge entre « pas assez » et « trop » ne se sent pas dans les doigts.
Cet article détaille les couples de serrage d'un drone à moteurs brushless : écrous d'hélice, vis de moteur, bras et châssis carbone. Vous y trouverez des valeurs repères en N.m, les erreurs fréquentes, le rôle du frein-filet et l'outillage capable de mesurer des couples aussi faibles. Ces valeurs restent des repères : la documentation du fabricant de chaque composant fait toujours foi.
Pourquoi le couple de serrage décide de la fiabilité d'un drone
Un drone cumule deux conditions idéales pour le desserrage : des vibrations permanentes à haute fréquence générées par les moteurs, et des masses si faibles que la moindre perte de tension libère l'assemblage. Le couple de serrage initial est donc la seule vraie défense : il crée la tension qui maintient chaque vis, et cette tension doit être juste, ni symbolique, ni excessive.
Avant chaque session, certains signes annoncent un assemblage qui travaille :
- fine poussière noire ou grise autour d'une tête de vis, trace de micro-mouvements ;
- marquage témoin décalé entre l'écrou d'hélice et l'arbre moteur ;
- vibrations inhabituelles visibles sur les images ou signalées par le contrôleur de vol ;
- jeu perceptible d'un moteur ou d'un bras lorsque vous le sollicitez à la main ;
- vis retrouvée plus courte, brillante ou marquée : elle a déjà reculé.
Des vibrations permanentes à haute fréquence
Un moteur brushless tourne plusieurs centaines de fois par seconde et transmet chaque balourd d'hélice à la visserie voisine. Ces cycles rapides provoquent le desserrage spontané : les surfaces glissent de quelques microns, le frottement chute, la vis recule. Une hélice légèrement marquée ou déséquilibrée accélère fortement le phénomène, ce qui explique pourquoi un contrôle de serrage suit toujours un changement d'hélices.
Micro-visserie et matériaux légers : des marges minuscules
Une vis M3 en acier vissée dans une cloche moteur en aluminium ne tolère qu'une plage de couple étroite : la zone élastique du filetage aluminium est vite dépassée, et l'arrachement est définitif. Le serrage faible couple, mesuré plutôt qu'estimé, est la seule méthode fiable à cette échelle, car l'écart entre 0,5 et 1,5 N.m est indétectable à la main.
Hélices : serrer l'écrou sans stresser le moyeu
L'hélice est la pièce la plus sollicitée du drone : elle encaisse la poussée, les rafales et les changements de régime permanents. Son écrou doit plaquer le moyeu contre l'épaulement de l'arbre sans écraser le plastique ou le composite. Une erreur de serrage sur ce composant se traduit directement en vibrations, en perte de rendement, puis en incident de vol.
| Type de fixation d'hélice | Couple repère | Point de vigilance |
|---|---|---|
| Écrou nylstop M5 (moteurs de course 22xx-23xx) | 1,3 à 2 N.m | Remplacer l'écrou quand le freinage nylon ne résiste plus |
| Vis d'hélice M2 à M2,5 (petits drones) | 0,3 à 0,6 N.m | Frein-filet doux, vis courtes pour ne pas toucher le bobinage |
| Montage rapide ou auto-serrant | Sans couple à régler | Contrôle visuel du verrouillage avant chaque vol |
Les erreurs les plus fréquentes observées sur les hélices :
- réutiliser dix fois le même écrou nylstop jusqu'à ce qu'il ne freine plus rien ;
- serrer « bien fort » après un crash, en fendant le moyeu sans le voir ;
- monter une hélice sans plaquer le moyeu, qui se met à osciller sur l'arbre ;
- oublier le contrôle croisé des quatre écrous après un changement complet ;
- mélanger rondelles et adaptateurs de moyeu d'un lot à l'autre.
Écrou d'hélice sur moteur brushless : la bonne fourchette

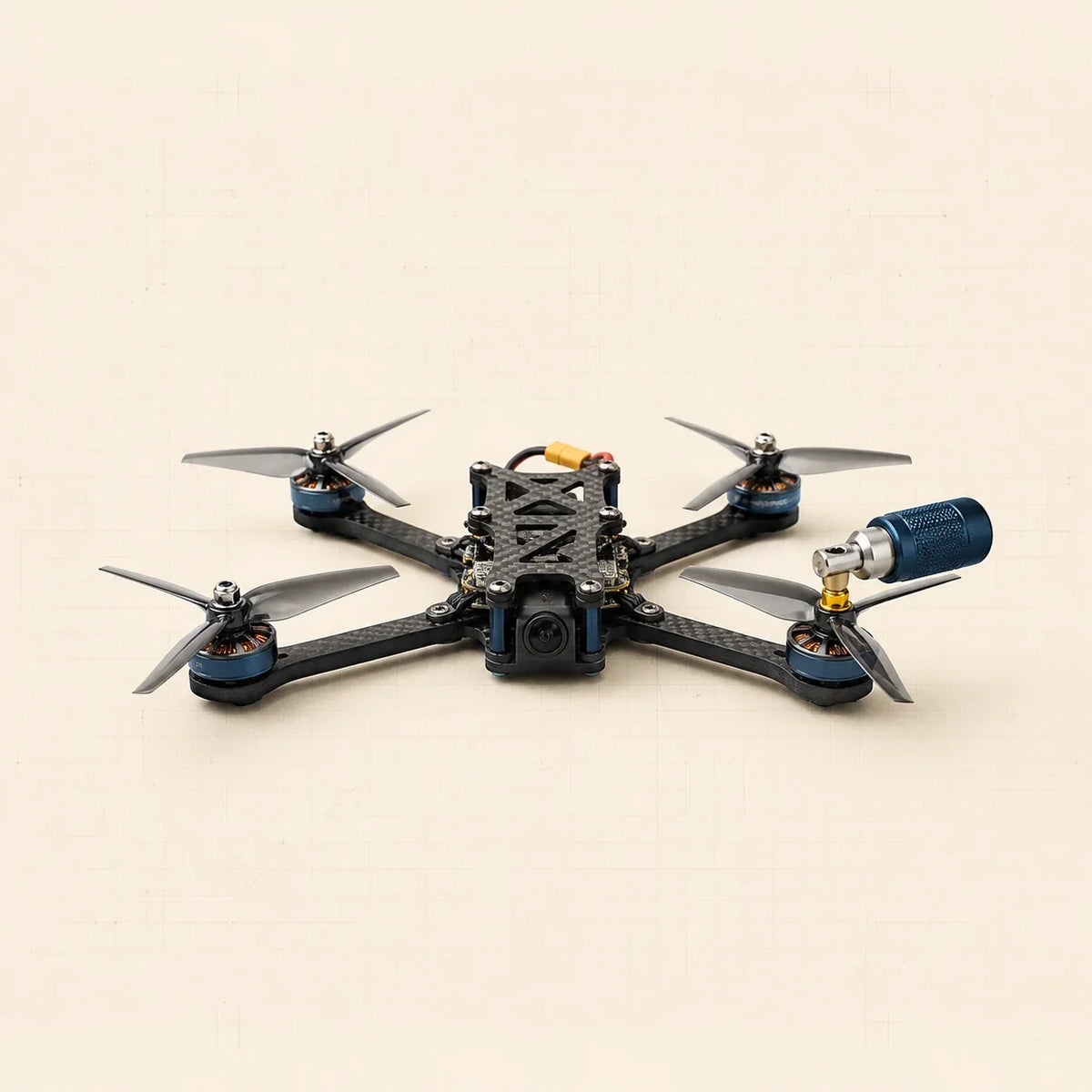

Pour un écrou nylstop M5, la fourchette usuelle se situe entre 1,3 et 2 N.m, à confirmer dans la notice du moteur. L'écrou se serre avec un jeu de douilles adapté, douille de 8 bien droite sur l'écrou, jamais avec une pince. Le moyeu doit être plaqué, sans jeu axial, et l'écrou doit encore mordre sur sa partie freinée.
Hélices auto-serrantes et montages rapides : les cas particuliers
Les systèmes à verrouillage rapide et les hélices auto-serrantes utilisent le couple moteur pour maintenir l'hélice : il n'y a pas de valeur à régler, mais un contrôle systématique du verrou, des ergots et de l'usure reste indispensable. Un ergot fatigué ou un ressort encrassé libère l'hélice aussi sûrement qu'un écrou desserré, en général au premier changement de régime brutal.
Moteurs, bras et châssis carbone : la visserie qui tient tout
Le reste du drone tient par des dizaines de vis identiques en apparence, mais aux exigences différentes selon qu'elles traversent du carbone, mordent de l'aluminium ou reçoivent du frein-filet. Le serrage précis de cette visserie conditionne la rigidité du châssis, la propreté du signal vidéo et la survie des moteurs en cas de choc. Les fourchettes ci-dessous sont des repères prudents.
| Visserie | Couple repère | Risque en cas de sur-serrage |
|---|---|---|
| Vis M2 (électronique, caméra) | 0,15 à 0,3 N.m | Tête arrachée, support fendu |
| Vis M2,5 (bras, platines) | 0,4 à 0,6 N.m | Filetage foiré dans l'insert |
| Vis M3 acier dans aluminium (moteurs) | 0,8 à 1,2 N.m | Filetage de la cloche arraché |
| Écrou d'hélice M5 | 1,3 à 2 N.m | Moyeu fendu, arbre marqué |
Les bonnes pratiques qui évitent l'essentiel des pannes :
- choisir la longueur de vis moteur exacte : trop longue, elle touche le bobinage et crée un court-circuit ;
- serrer les vis d'un même moteur en croix, par passes, jamais une vis à fond d'un coup ;
- dégraisser le filetage avant d'appliquer une goutte de frein-filet doux ;
- vérifier au couple après le premier vol, puis à intervalle régulier ;
- remplacer toute vis dont l'empreinte commence à s'arrondir.
Vis de moteur M2 et M3 : le piège du filetage aluminium
Le filetage d'une embase moteur est taillé directement dans l'aluminium : il s'arrache d'un seul geste trop appuyé, et la réparation passe alors par un insert rapporté. Restez en bas de fourchette, autour de 0,8 à 1 N.m pour du M3, et laissez le frein-filet compenser les vibrations plutôt que d'ajouter du couple. Une vis moteur ne se serre jamais « bien fort ».
Plaques carbone et entretoises : serrer sans fissurer
Le carbone d'un châssis casse par écrasement local autour des perçages, souvent sans signe visible avant la fissure. Les outils carbone issus du monde du vélo conviennent parfaitement à ces assemblages : mêmes matériaux, mêmes précautions. Serrez les entretoises et les plaques par passes croisées, à faible couple, et cessez immédiatement si une rondelle commence à marquer la surface.
Frein-filet : utile partout, à petite dose
Sur un drone, le frein-filet doux ou moyen est presque systématique : vis de moteur, de bras et de platines vibrent en continu. Une seule goutte suffit, sur un filetage dégraissé, et le serrage se fait avant polymérisation. Le frein-filet fort est à proscrire sur cette visserie : au démontage suivant, c'est l'empreinte ou le filetage qui cède avant la colle.
L'outillage adapté aux micro-couples d'un drone
Mesurer 0,3 ou 1,5 N.m ne s'improvise pas : ces valeurs se situent sous la plage des clés classiques d'atelier auto. Votre outillage se choisit donc par la plage de fonctionnement, en visant des instruments dont la valeur cible tombe au milieu de la plage, là où la précision et la reproductibilité sont les meilleures. Un instrument utilisé en butée basse de plage perd nettement en fiabilité.
La checklist qui fait consensus avant une session de vol :
- écrous d'hélice contrôlés au couple, moyeux plaqués sans jeu ;
- vis de moteur vérifiées après tout choc, même bénin ;
- marquages témoins intacts sur la visserie critique ;
- batterie sanglée et connecteurs propres, car une masse mobile déséquilibre le vol ;
- un kit outillage compact dans votre sac, pour resserrer au couple sur le terrain.
Lire un couple sous 2 N.m : tournevis et mini-clés
Pour la visserie M2 et M2,5, le tournevis dynamométrique est l'outil de référence : sa plage descend sous 0,5 N.m, là où aucune clé classique ne mesure. Pour les écrous d'hélice, un couplemètre électronique ou une clé à faible plage donne une lecture fine du couple réellement appliqué, avec une tolérance suffisante pour ces petits assemblages.
Contrôler et garder sa précision dans le temps
Un instrument de mesure se stocke réglé à sa valeur minimale, au sec, dans son étui, loin des chocs du sac de terrain. Vérifiez régulièrement sa reproductibilité sur une vis test : trois déclenchements identiques valent mieux qu'une valeur affichée flatteuse. Après une chute de l'outil ou un passage en butée, un contrôle s'impose avant de refaire confiance à la mesure.
Voler serein : l'essentiel à retenir
La fiabilité d'un drone se joue sur des écarts de quelques dixièmes de N.m : assez pour arracher un filetage, assez pour perdre une hélice. Remplacer la sensation par une valeur mesurée, avec un outil de serrage adapté aux micro-couples, transforme un montage aléatoire en montage reproductible, vol après vol.
- chaque vis possède une valeur cible documentée dans la notice du moteur, de l'hélice ou du châssis ;
- chaque valeur se mesure avec un instrument dont la plage englobe confortablement la cible ;
- chaque assemblage critique reçoit une goutte de frein-filet doux et un marquage témoin ;
- chaque choc ou changement d'hélices déclenche un contrôle au couple.
Les fourchettes de cet article servent de repères ; la notice de vos moteurs et hélices reste la référence finale, et chaque valeur mesurée vous rapproche d'un drone qui se comporte exactement comme au vol précédent.
FAQ
Quel couple de serrage pour un écrou d'hélice de drone ?
Pour un écrou nylstop M5 de moteur brushless, la fourchette usuelle va de 1,3 à 2 N.m, à confirmer dans la notice du fabricant. Une clé carré 1/4 à faible plage couvre le haut de cette fourchette ; l'essentiel est de plaquer le moyeu sans écraser, puis de vérifier après le premier vol.
Faut-il du frein-filet sur les vis de moteur d'un drone ?
Oui, une goutte de frein-filet doux ou moyen sur filetage dégraissé est la pratique de référence, car les vibrations des moteurs desserrent les vis nues en quelques vols. Le frein-filet fort est déconseillé : sur de la visserie M2 ou M3, l'empreinte cède avant la colle au démontage, et la vis devient irrécupérable.
Peut-on serrer la visserie d'un drone avec un tournevis classique ?
C'est possible mais risqué : sous 1 N.m, la main ne distingue pas un serrage correct d'un serrage double, et le filetage aluminium ne pardonne pas. Un outil de serrage de précision ou un tournevis dynamométrique sécurise ces petites valeurs et rend le montage reproductible d'un moteur à l'autre.
À quel couple serrer des vis M3 dans un moteur brushless ?
La fourchette prudente va de 0,8 à 1,2 N.m pour une vis M3 acier dans une embase aluminium, en restant en bas de plage sans indication du fabricant. Vérifiez surtout la longueur : une vis trop longue perce l'isolant du bobinage et détruit le moteur, un dégât bien plus fréquent que le filetage arraché.
Comment savoir si une hélice est bien serrée avant le vol ?
Le moyeu doit être plaqué contre son épaulement, sans jeu axial ni rotation possible à la main, et le marquage témoin entre écrou et arbre doit être aligné. Complétez par un contrôle au couple après tout changement d'hélices, puis à intervalle régulier : un écrou qui revient toujours desserré signale un nylstop à remplacer.
Les hélices auto-serrantes peuvent-elles se desserrer en vol ?
Le sens de rotation les resserre en poussée normale, mais un freinage moteur brutal ou un verrou usé peut les libérer. Le risque se gère par l'inspection : ergots, ressorts et portées doivent rester propres et non marqués. Toute hélice auto-serrante qui se démonte trop facilement à la main doit alerter avant le vol suivant.
Quel outil pour mesurer des couples inférieurs à 2 N.m ?
Le tournevis dynamométrique est la référence pour la plage 0,1 à 2 N.m, avec une réglabilité fine adaptée au M2 et M2,5. Un adaptateur à lecture digitale complète bien l'ensemble : la valeur atteinte s'affiche en direct, ce qui aide à documenter un montage reproductible sur chaque moteur.
Pourquoi les vis d'un drone se desserrent-elles si vite ?
Parce que les moteurs génèrent des vibrations à haute fréquence et que la visserie, très courte, stocke peu de tension : quelques microns de glissement suffisent à la relâcher. C'est le desserrage spontané classique des assemblages vissés, accéléré par les hélices déséquilibrées. Couple correct, frein-filet doux et contrôles réguliers forment la seule parade durable.
Faut-il remplacer un écrou nylstop d'hélice usé ?
Oui, dès que la bague nylon ne freine plus franchement le vissage, en pratique après cinq à dix montages. Un nylstop usé se reconnaît immédiatement : il se visse sans résistance jusqu'au contact. Son prix est dérisoire comparé à une hélice perdue en vol, et un lot de rechange se glisse dans n'importe quel sac.
Quelle clé dynamométrique pour l'entretien complet d'un drone ?
L'association la plus rationnelle réunit un tournevis dynamométrique pour la micro-visserie et une clé à faible plage pour les écrous d'hélice. Un coffret complet avec embouts hexagonaux et Torx couvre l'ensemble des besoins, avec une précision largement suffisante pour un usage loisir exigeant et régulier.
