Remplacer les plaquettes ou les disques d'une Peugeot 407 fait partie des interventions que beaucoup d'automobilistes finissent par tenter dans leur garage. Le démontage se passe bien, le remontage aussi, puis vient le moment de refixer l'étrier : combien de N.m, dans quel ordre, avec quel outil ? Faute de valeur fiable sous la main, le serrage se fait souvent au feeling, et c'est précisément là que les ennuis commencent : vis de guidage grippée par un excès de zèle, filetage abîmé dans le porte-fusée, ou au contraire un sous-serrage qui laisse l'étrier prendre du jeu à chaque freinage.
Sur un organe de sécurité, l'erreur de serrage ne pardonne pas. Le sujet est plus subtil qu'il n'y paraît : la 407 combine plusieurs familles de vis (colonnettes, support d'étrier, purgeur, raccord de flexible) qui exigent chacune un couple de serrage différent, parfois du simple au quadruple. Cet article rassemble les valeurs repères en N.m pour l'étrier de frein avant et arrière de la Peugeot 407, la méthode de serrage au couple pas à pas, les erreurs les plus fréquentes et l'outillage adapté pour travailler sereinement. L'objectif : un freinage constant, des vis intactes et zéro doute au moment de reprendre la route.
Pourquoi le serrage d'un étrier de frein ne s'improvise pas sur la 407
L'étrier transmet l'effort de freinage au disque tout en coulissant librement sur ses colonnettes. Un serrage précis conditionne donc deux choses à la fois : la tenue mécanique de l'ensemble et la liberté de mouvement du coulisseau. En mécanique voiture, peu d'assemblages cumulent autant de contraintes : chaleur, vibrations et efforts alternés à chaque appui sur la pédale.
- Sur-serrage des colonnettes : la vis s'étire, le filetage se fragilise et la casse survient au démontage suivant.
- Sous-serrage du support : l'étrier travaille, les vis se desserrent et le freinage devient irrégulier.
- Filetage du porte-fusée abîmé : réparation longue et coûteuse.
- Couple appliqué sur des filets souillés : la valeur lue ne correspond plus à la tension réelle de la vis.
- Vis de guidage grippée : usure en biseau des plaquettes et vibrations au freinage.
Ce qui se joue derrière chaque vis d'étrier
Chaque vis d'étrier travaille en traction : le couple appliqué étire légèrement la tige dans sa zone élastique, et cette tension maintient l'assemblage plaqué. Trop de couple rapproche la vis de sa limite d'élasticité ; pas assez laisse l'assemblage vivre sous les vibrations. La valeur en N.m prescrite par Peugeot vise exactement ce point d'équilibre, ni plus ni moins.
Sur-serrage et sous-serrage : deux dangers symétriques
Le sur-serrage écrase les portées, déforme les chapes et peut gripper définitivement une colonnette dans son logement. Le sous-serrage est plus sournois : l'étrier semble tenir, puis le jeu s'installe, la vis recule et le freinage se dégrade progressivement. Les deux erreurs produisent le même résultat final : un organe de sécurité qui ne travaille plus dans les conditions prévues par le constructeur.
Valeurs repères en N.m pour l'étrier de frein de la Peugeot 407
Les valeurs ci-dessous sont des valeurs repères issues des pratiques d'atelier courantes sur la 407 (berline, SW et coupé, phases 1 et 2). Elles doivent être confirmées dans la revue technique de votre version ou la documentation constructeur avant toute intervention : selon l'année, la motorisation et le type d'étrier monté, la prescription exacte varie.
| Organe (Peugeot 407) | Valeur repère | Point de vigilance |
|---|---|---|
| Colonnettes d'étrier avant (vis de guidage) | 25 à 35 N.m | Vis souvent microencapsulées : à remplacer si le frein-filet d'origine est consommé |
| Support d'étrier avant sur porte-fusée | 100 à 120 N.m | Filets propres et secs, serrage en deux passes |
| Colonnettes d'étrier arrière | 25 à 35 N.m | Maintenir la colonnette avec une clé plate pendant le serrage |
| Support d'étrier arrière | 60 à 90 N.m | Valeur très dépendante de la version : confirmation indispensable |
| Vis de purge | 8 à 10 N.m | Laiton fragile : jamais de serrage énergique |
| Raccord de flexible (banjo) | 20 à 25 N.m | Rondelles cuivre neuves à chaque démontage |
Colonnettes avant : la retenue avant tout
Les colonnettes coulissent dans des gaines caoutchouc et guident l'étrier flottant. Leur couple repère se situe généralement entre 25 et 35 N.m : une plage basse, à serrer avec une clé couvrant les 20 à 60 N.m pour rester dans sa zone de précision. Un excès de couple déforme la gaine et bloque le coulissement de l'étrier.
Support d'étrier : le serrage structurel

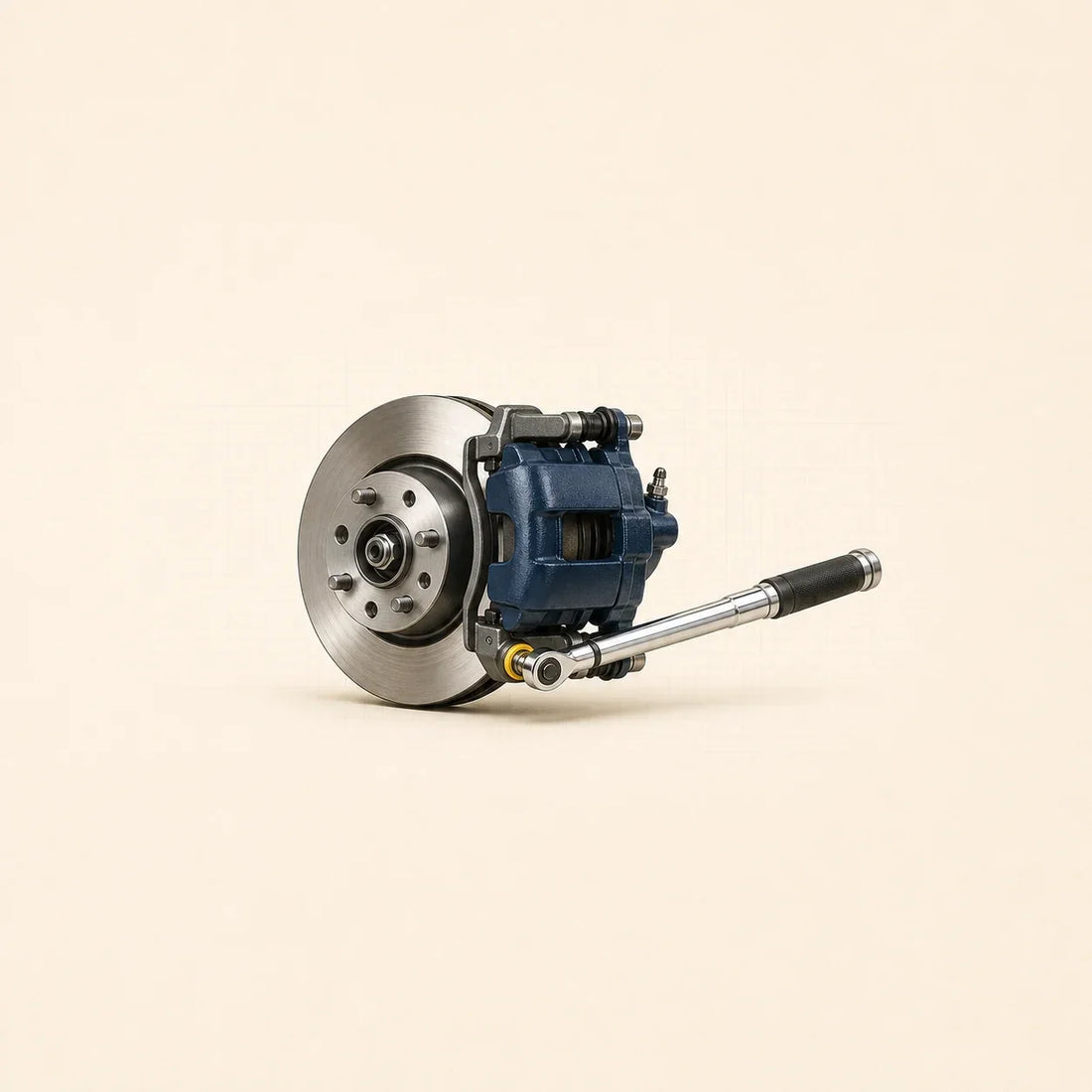

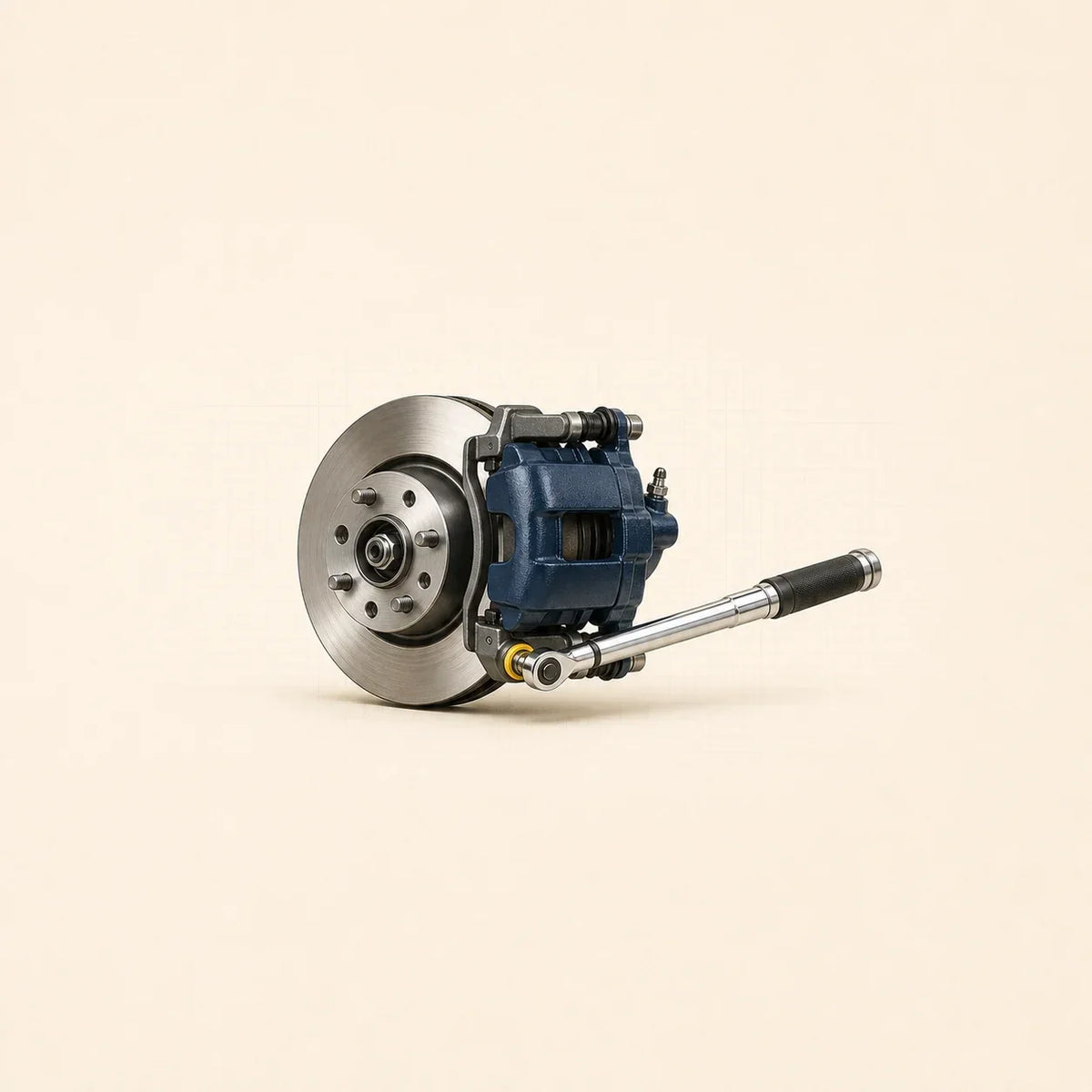

Les deux vis du support encaissent l'intégralité de l'effort de freinage : leur couple repère grimpe autour de 100 à 120 N.m à l'avant. Cette plage impose un outil taillé pour les 60 à 120 N.m, bras suffisamment long pour atteindre la valeur sans forcer. Un serrage en deux passes progressives garantit une mise en tension homogène des deux vis.
Purgeur et raccord de flexible : les petits couples critiques
La vis de purge se contente de 8 à 10 N.m : au-delà, le cône d'étanchéité en laiton se mate et la vis casse au prochain entretien. Le raccord banjo du flexible tourne autour de 20 à 25 N.m, toujours avec des rondelles cuivre neuves. Ces petits couples exigent autant de rigueur que les gros, car la casse mécanique y survient très vite.
La méthode pas à pas pour serrer un étrier au couple
Un serrage au couple réussi se prépare avant même de sortir la clé. La séquence ci-dessous s'applique à l'avant comme à l'arrière de la 407, à condition de respecter l'ordre des opérations et la propreté des filets.
- Nettoyer les filets des vis et des taraudages (brosse laiton, dégraissant), puis contrôler leur état.
- Remplacer toute vis douteuse, étirée ou dont le frein-filet d'origine est consommé.
- Positionner l'étrier et engager toutes les vis à la main, sans outil, pour écarter tout faux filet.
- Effectuer une première passe à environ 50 % de la valeur cible.
- Terminer à 100 % de la valeur repère, vis par vis, sans à-coups.
- Contrôler le libre coulissement de l'étrier et la rotation du disque.
- Pomper la pédale avant de rouler pour replaquer les plaquettes.
Préparer les filetages avant le remontage
Un couple juste sur des filets sales produit une tension fausse : la friction parasite consomme une partie de l'effort et la vis reste sous-tendue. Brossez chaque filet, séchez-le, puis montez à sec sauf indication contraire de la documentation. Si la vis d'origine porte un patch de frein-filet, remplacez-la ou appliquez un frein-filet moyen en quantité modérée.
Régler la clé et déclencher proprement
Réglez la valeur cible, verrouillez la bague et amenez l'effort lentement, dans l'axe, jusqu'au déclic. Une clé carré 1/2 offre le bras de levier adapté aux vis de support, tandis qu'un carré plus petit convient mieux aux colonnettes. Un seul déclic suffit : répéter les clics ajoute du couple à chaque passage et fausse le résultat.
Erreurs fréquentes au remontage d'un étrier de 407
Les mêmes erreurs de serrage reviennent régulièrement sur les 407, souvent héritées d'habitudes prises avec la clé à choc. Les identifier à l'avance évite la plupart des déconvenues au remontage.
- Serrer les colonnettes à la clé à choc : couple incontrôlé, gaines écrasées, coulisseau bloqué.
- Réutiliser une vis microencapsulée dont le patch est consommé : tenue aléatoire dans le temps.
- Graisser généreusement des filets prévus secs : le couple lu ment, la vis est sur-tendue.
- Serrer support et colonnettes à la même valeur : un écart du simple au quadruple existe entre les deux.
- Oublier le contrôle final de coulissement : usure dissymétrique des plaquettes garantie.
- Vibrations ou broutement dans la pédale après quelques dizaines de kilomètres.
- Claquements métalliques au passage des dos-d'âne ou au freinage léger.
- Usure des plaquettes en biseau, plus marquée d'un côté.
- Roue anormalement chaude après un trajet sans freinage appuyé.
- Traces de desserrage visibles sur les repères peints ou tracés au marqueur.
| Situation | Comportement attendu | Comportement dégradé |
|---|---|---|
| Coulissement de l'étrier | Glissement franc, sans point dur | Étrier qui accroche, plaquette côté piston seule usée |
| Pédale de frein | Course constante, freinage progressif | Broutement, course qui s'allonge |
| Vis au démontage suivant | Desserrage net à la clé | Vis grippée, tête qui s'arrondit, casse au dévissage |
| Contrôle visuel des repères | Marques alignées dans le temps | Repères décalés : desserrage en cours |
Le piège du serrage à la clé à choc
La clé à choc délivre un couple par impacts, sans aucune mesure : sur des colonnettes prévues autour de 30 N.m, elle applique facilement le triple. Résultat : gaine déformée, filetage arraché ou vis impossible à extraire. Réservez la clé à choc au dégrippage éventuel, jamais au serrage final d'un organe de freinage.
Confondre valeur avant et valeur arrière
Les supports avant et arrière de la 407 ne partagent pas la même prescription : l'écart peut dépasser 30 N.m entre les deux trains. Appliquer la valeur avant à l'arrière sur-tend les vis ; l'inverse les sous-tend. Notez chaque valeur repère séparément et vérifiez-la dans la revue technique correspondant précisément à votre version et à son année.
Quel outillage pour un serrage précis sur la 407
Deux plages de couple cohabitent sur un étrier de 407 : les petits serrages de 8 à 35 N.m et les serrages structurels au-delà de 100 N.m. Aucune clé unique ne couvre proprement cet écart avec une précision constante. Un coffret complet ou deux clés complémentaires règlent la question durablement.
- Plage utile : la valeur visée doit tomber entre 20 et 80 % de la plage de la clé.
- Tolérance annoncée : plus ou moins 4 % ou mieux pour le freinage.
- Déclenchement net, perceptible même en position inconfortable sous l'aile.
- Carré adapté : 3/8 pour les colonnettes, 1/2 pour les supports.
Choisir la plage plutôt que la polyvalence extrême
Une clé 5-25 N.m réglée à 30 N.m travaille hors de sa plage ; une clé 60-340 N.m réglée à 30 N.m manque de finesse. La bonne approche : une clé pour les petits couples d'étrier, une autre pour le support et les roues. Chaque outil reste alors dans sa zone de reproductibilité maximale.
Les douilles et accessoires qui changent tout
Les vis de support réclament souvent une douille six pans courte et robuste ; les colonnettes, un embout hexagonal ou Torx selon l'année. Un jeu de douilles de qualité limite le jeu à l'interface et préserve la reproductibilité du couple transmis. Bannissez les rallonges flexibles, qui absorbent une partie de l'effort et faussent la mesure.
Freiner serein : ce qu'il faut retenir
Le couple de serrage d'un étrier de frein de Peugeot 407 se résume à quelques chiffres simples : environ 25 à 35 N.m pour les colonnettes, 100 à 120 N.m pour le support avant, 8 à 10 N.m pour la vis de purge. Ces valeurs repères demandent une confirmation systématique dans la revue technique de votre version avant de serrer. Avec des filets propres, des vis saines, un serrage en deux passes et un contrôle final du coulissement, l'intervention devient méthodique plutôt que hasardeuse. Le serrage au feeling n'a pas sa place sur un circuit de freinage : la clé dynamométrique transforme un pari en procédure fiable, répétable à chaque changement de plaquettes.
FAQ
Quel couple de serrage pour les colonnettes d'étrier de la Peugeot 407 ?
La valeur repère se situe entre 25 et 35 N.m pour les vis de guidage avant et arrière, à confirmer dans la revue technique de votre version. Cette plage basse se serre idéalement avec une clé 3/8, plus précise qu'un gros modèle sur ces petites vis. Serrez en maintenant la colonnette si elle tourne avec la vis.
Quelle valeur pour les vis du support d'étrier avant ?
Comptez une fourchette repère de 100 à 120 N.m pour les deux vis fixant le support d'étrier avant au porte-fusée de la 407. La valeur exacte dépend de la motorisation et du diamètre de disque monté : vérifiez la prescription dans la documentation constructeur, puis serrez en deux passes progressives avec des filets propres et secs.
Où trouver la valeur exacte pour votre version de 407 ?
La revue technique automobile de la 407 (par motorisation et année) et la documentation Peugeot restent les seules sources faisant foi. Les valeurs circulant sur les forums servent de repère, pas de référence. En cas de doute entre deux valeurs proches, retenez la plus prudente et faites confirmer par un professionnel avant de rouler.
Faut-il remplacer les vis d'étrier à chaque démontage ?
Les vis équipées d'un patch de frein-filet microencapsulé perdent leur fonction après un premier montage : remplacez-les ou appliquez un frein-filet moyen après nettoyage complet. Les vis de support classiques se réutilisent si les filets sont intacts et la vis non étirée. Toute vis marquée, allongée ou corrodée part au rebut sans discussion.
Quel couple pour la vis de purge de l'étrier ?
Restez entre 8 et 10 N.m : le purgeur en laiton se déforme très vite au-delà. C'est typiquement un serrage à confier à une clé dédiée au serrage de précision, bien plus fiable qu'un poignet même expérimenté sur une valeur aussi basse. Un purgeur cassé impose souvent le remplacement complet de l'étrier.
Peut-on remonter un étrier sans clé dynamométrique ?
C'est fortement déconseillé sur un organe de freinage. Les écarts constatés avec un serrage au feeling atteignent couramment 30 à 50 % par rapport à la valeur cible, dans les deux sens. Sur des vis dont dépend la sécurité, cet aléa n'est pas acceptable : le serrage au couple est la seule méthode répétable et vérifiable.
Faut-il appliquer du frein-filet sur les vis d'étrier ?
Uniquement si la documentation le prévoit ou si la vis d'origine en portait. Utilisez alors un frein-filet de force moyenne, sur filets parfaitement dégraissés, en petite quantité. Le frein-filet fort complique le démontage futur et peut imposer de chauffer la vis. L'excès de produit fausse par ailleurs la relation entre couple appliqué et tension obtenue.
Quel couple de serrage pour les roues de la 407 ?
La valeur repère couramment admise tourne autour de 90 N.m pour les vis de roue de la 407, jantes tôle comme alu, à confirmer selon votre monte exacte. Cette valeur tombe au coeur des clés dédiées au serrage roues voiture. Serrez en étoile, roue au sol, et recontrôlez après une cinquantaine de kilomètres.
Comment reconnaître un étrier mal serré après intervention ?
Les symptômes typiques : claquements métalliques sur route dégradée, broutement dans la pédale, usure des plaquettes en biseau ou roue anormalement chaude. Un repère au marqueur posé sur vis et support permet un contrôle visuel en quelques secondes. Au moindre doute, cessez de rouler et recontrôlez chaque vis au couple prescrit.
Une clé numérique apporte-t-elle un vrai plus pour le freinage ?
La lecture digitale affiche le couple en continu et mémorise la valeur atteinte : un avantage réel pour documenter un serrage de sécurité ou travailler dans une position où le déclic s'entend mal. Un modèle à couplemètre électronique signale aussi le dépassement de cible, ce qui limite le risque de sur-serrage involontaire.
