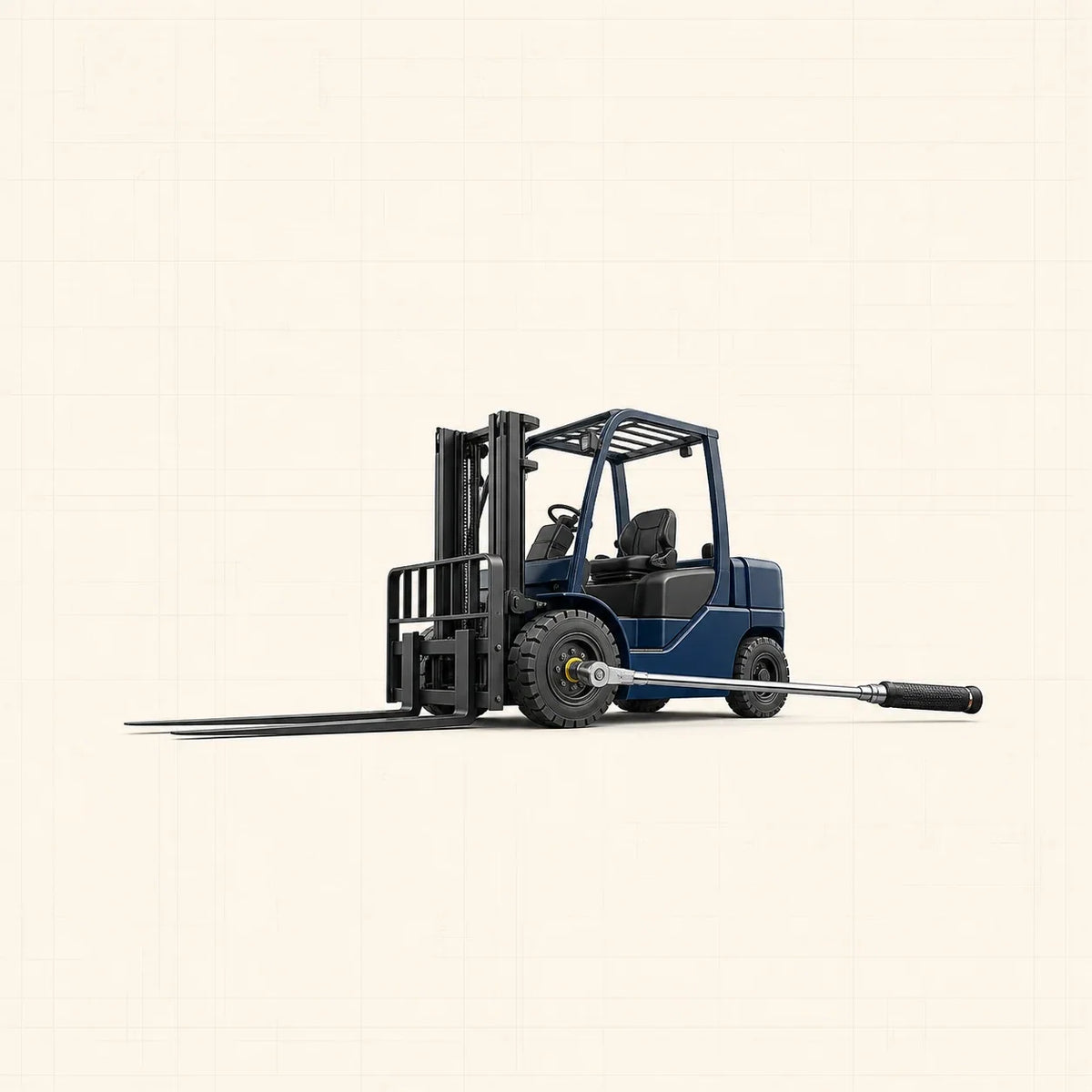

Un chariot élévateur de type Fenwick concentre plusieurs tonnes, machine et charge comprises, sur quatre roues à peine plus grandes que celles d'une brouette. Dans un entrepôt, une roue qui se desserre ne fait pas de bruit : elle ovalise ses trous de fixation, cisaille ses goujons, puis lâche au pire moment, en pleine manœuvre avec une palette en hauteur. À l'origine, on retrouve presque toujours la même cause : un serrage au feeling, à la clé à chocs, juste après un changement de bandage ou de pneumatique.
Le paradoxe est connu des techniciens de maintenance : sur ces machines, le couple de serrage des écrous de roue est plus critique que sur une voiture, mais il est moins souvent contrôlé. Les valeurs sont plus élevées, les roues plus petites, les cycles de charge plus brutaux, et le sur-serrage comme le sous-serrage y produisent des dégâts rapides. Un serrage de roues maîtrisé, à la clé dynamométrique, reste pourtant une opération simple et rapide.
Cet article donne les fourchettes repères en N.m selon le gabarit du chariot, la procédure de serrage en étoile, la règle du re-serrage après les premières heures de service, et l'outillage adapté à ces couples élevés. De quoi sécuriser chaque intervention, du gerbeur électrique au chariot thermique de 3,5 tonnes.
Des roues petites, des contraintes énormes : le cas du chariot élévateur
Une roue de chariot élévateur travaille dans des conditions qu'aucune roue de voiture ne connaît : charge quasi permanente, braquages à l'arrêt qui tordent l'assemblage, sols poussiéreux, trajets courts et répétés. La liaison roue moyeu vit sous contrainte mécanique constante, et chaque écrou doit conserver sa tension de serrage malgré les vibrations et les chocs de fourche.
- Charges concentrées : l'essieu avant encaisse la machine plus la palette levée.
- Braquages à l'arrêt : l'essieu arrière directeur cisaille latéralement la fixation.
- Petit diamètre de roue : plus de tours par kilomètre, donc plus de cycles de fatigue.
- Environnement abrasif : poussière et gravillons s'invitent entre jante et moyeu.
- Usage intensif : plusieurs équipes par jour, sans les pauses d'un véhicule routier.
Pourquoi une roue de Fenwick subit plus qu'une roue de voiture
Sur une voiture, la charge par roue dépasse rarement 500 kg. Sur un chariot de 2,5 tonnes de capacité, l'essieu avant peut encaisser plusieurs tonnes à lui seul, mât chargé. Cette charge concentrée, combinée aux braquages à l'arrêt et aux sols industriels, sollicite la visserie en permanence. La tension des écrous doit donc être exacte, uniforme et vérifiée régulièrement, pas simplement « bien serrée » à l'oreille.
Bandage plein, superélastique ou pneumatique : trois montages différents
Le bandage plein est pressé sur sa jante à la presse hydraulique : son remplacement ne touche pas aux écrous de moyeu. Le pneu superélastique et le pneumatique équipent au contraire des jantes boulonnées, parfois en deux parties, dont chaque écrou demande un couple précis. Identifier le montage de votre chariot détermine qui intervient, avec quel outillage, et quelles vis doivent repasser à la clé dynamométrique.
Couples de serrage repères pour les écrous de roue de chariot
Les fourchettes ci-dessous sont des valeurs repères, observées sur les gabarits courants de chariots élévateurs. Chaque constructeur, Fenwick Linde, Toyota, Still, Jungheinrich ou autre, publie ses propres valeurs par modèle et par essieu : le manuel technique de la machine reste la seule référence contractuelle. Ces couples dépassent largement ceux d'une voiture et se situent souvent au-delà de 120 N.m.
| Gabarit de chariot | Plage repère écrous de roue | Point de vigilance |
|---|---|---|
| Gerbeur, transpalette électrique | 90 à 140 N.m | Petites roues, goujons courts M12 ou M14 |
| Chariot électrique 1,5 à 2,5 t | 140 à 210 N.m | Valeurs avant et arrière parfois différentes |
| Chariot thermique 2,5 à 3,5 t | 180 à 260 N.m | Confirmer par essieu dans le manuel |
| Gros tonnage 5 t et plus | 300 à 500 N.m et plus | Multiplicateur ou clé grande capacité requis |
- Manuel constructeur : la seule valeur qui fait foi pour votre machine.
- Une valeur par essieu : l'avant et l'arrière peuvent différer.
- Fourchettes repères réservées au choix de l'outillage.
- Valeur aberrante : contrôle auprès du concessionnaire avant serrage.
Fourchettes selon le gabarit de la machine
Retenez l'ordre de grandeur : environ 90 à 140 N.m pour un gerbeur, 140 à 260 N.m pour un chariot frontal courant, et au-delà de 300 N.m sur le gros tonnage. Ces plages servent uniquement à choisir l'outillage et à détecter une valeur aberrante. Le couple exact de votre machine, lui, sort du manuel constructeur, jamais d'une moyenne ni d'un souvenir d'atelier.
Où trouver la valeur exacte pour votre modèle
Trois sources fiables existent : le manuel technique de la machine, la documentation du concessionnaire de la marque, et l'autocollant ou la plaque parfois apposés près du moyeu. En cas de doute entre deux valeurs, appelez le service après vente avec le numéro de série du chariot. Notez ensuite le couple retenu sur la fiche de vie de la machine : la traçabilité évite de rechercher la valeur à chaque intervention.
La procédure de serrage en étoile appliquée au chariot
La méthode compte autant que la valeur : un couple correct appliqué dans le désordre donne un plaquage de jante inégal, donc une roue qui se desserre. La règle universelle reste le serrage en étoile, par passes progressives, avec un jeu de douilles six pans adapté à la taille des écrous et en bon état.
- Caler et sécuriser la machine : frein, cales, mât baissé, contact coupé.
- Nettoyer plans d'appui de jante, moyeu, goujons et écrous : ni rouille ni gravier.
- Inspecter goujons et écrous : filetage abîmé ou écrou ovalisé se remplacent.
- Approcher tous les écrous à la main, roue bien centrée sur le moyeu.
- Serrer en étoile par passes : 50 %, 75 %, puis 100 % du couple cible.
- Consigner la valeur et la date sur la fiche d'entretien du chariot.
Préparer moyeu, goujons et jante avant la pose
Un plan d'appui contaminé fausse tout : la peinture écaillée, la rouille ou un gravillon s'écrasent après quelques heures de service, et la tension de serrage chute d'autant. Brossez les portées, contrôlez la planéité de la jante, remplacez tout goujon suspect. Sauf préconisation explicite du constructeur, filetages secs : la graisse augmente la tension réelle à couple affiché constant et mène au sur-serrage.
Monter en couple par passes croisées
Procédez en trois passes en suivant l'ordre en étoile : moitié du couple, trois quarts, puis valeur cible sur chaque écrou. Cette montée progressive plaque la jante uniformément et évite qu'un écrou travaille seul. Terminez par un tour de contrôle complet à la valeur finale : chaque écrou doit déclencher la clé sans rotation supplémentaire notable, signe d'un serrage précis et homogène.
Le re-serrage après les premières heures de service
Toute roue déposée puis reposée impose un re-serrage de contrôle après les premières heures d'utilisation, souvent entre 2 et 10 heures de service selon les constructeurs. Les surfaces s'ajustent, les micro aspérités s'écrasent, et la tension initiale diminue légèrement. Ce contrôle rapide, écrou par écrou à la valeur cible, rattrape ce tassement normal avant qu'il ne devienne un desserrage réel.
Les erreurs d'atelier qui mènent au desserrage
Dans la vraie vie des ateliers, la roue de chariot se remonte souvent dans l'urgence, entre deux missions de manutention. C'est exactement là que naissent les erreurs de serrage : outillage inadapté, valeurs improvisées, contrôle final oublié. Un gros cliquet dynamométrique dédié à l'atelier, rangé avec sa valeur notée, élimine l'essentiel du risque.
- Serrer à la clé à chocs sans contrôle final au couple : tension inconnue, souvent excessive.
- Réutiliser des écrous matés ou des goujons au filetage abîmé.
- Ignorer le re-serrage après les premières heures de service.
- Appliquer la valeur des roues avant sur l'essieu arrière directeur sans vérifier.
- Serrer en cercle plutôt qu'en étoile, jante mal plaquée à la clé.
- Peindre ou graisser les plans d'appui « pour protéger », en modifiant la friction.
| Critère | Montage dans les règles | Montage à risque |
|---|---|---|
| Outil final | Clé dynamométrique au couple du manuel | Clé à chocs seule, au jugé |
| Ordre de serrage | En étoile, trois passes progressives | En cercle, une seule passe |
| Contrôle différé | Re-serrage tracé après quelques heures | Aucun contrôle avant la panne |
| État de la visserie | Goujons propres, écrous conformes | Filetages rouillés, écrous fatigués |
La clé à chocs seule : le faux gain de temps
La clé à chocs excelle pour déposer une roue, pas pour la reposer définitivement. Son couple réel varie énormément selon la pression d'air, la batterie, la douille et la durée d'impulsion : deux écrous voisins peuvent se retrouver à des tensions très différentes. Le compromis professionnel consiste à approcher à la clé à chocs modérée, puis à finir chaque écrou à la clé dynamométrique, en étoile.
Reconnaître un desserrage en cours sur une machine
Plusieurs signes trahissent une roue qui se libère : traces de rouille fraîche ou de poussière noire rayonnant autour des écrous, trous de jante ovalisés, claquement sourd au braquage, écrou qui reprend du serrage au contrôle. Au moindre indice, immobilisez le chariot, déposez la roue, inspectez goujons et jante, puis remontez au couple du manuel. Rouler « pour finir la journée » détruit la fixation.
L'outillage adapté aux couples élevés de la manutention
Entre 90 et 500 N.m, l'outillage change de catégorie : bras plus longs, mécanismes dimensionnés, douilles renforcées. Une clé sous dimensionnée utilisée en bout de plage perd sa précision exactement là où la sécurité l'exige. Un coffret complet dédié à l'atelier, avec douilles et rallonges rangées ensemble, garantit que la bonne combinaison est toujours disponible.
- Carré 1/2 jusqu'à environ 340 N.m, carré 3/4 au-delà.
- Douilles six pans à la cote exacte des écrous.
- Valeur cible entre 20 et 90 % de la plage de la clé.
- Étalonnage périodique consigné sur la fiche d'atelier.
Quelle clé pour la plage 100 à 500 N.m
Pour la majorité des chariots frontaux, une clé en carré 1/2 couvrant environ 60 à 340 N.m répond au besoin, la valeur cible devant tomber vers le milieu de la plage de fonctionnement. Au-delà de 350 N.m, passez sur un carré 3/4 ou un multiplicateur de couple. La règle d'usage veut qu'une clé travaille rarement sous 20 % ni au-dessus de 90 % de sa plage.
Douilles, rallonges et contrôle périodique de l'outil
Utilisez des douilles six pans à la cote exacte des écrous, jamais de douille arrondie ni de cardan improvisé qui fausse le couple transmis. Après usage, détendez le ressort de la clé au minimum de sa plage et stockez-la à l'abri des chocs. Un étalonnage périodique, ou après une chute, maintient la tolérance de serrage annoncée, généralement ±4 %, sur laquelle repose toute la procédure.
Sécuriser chaque roue, à chaque intervention
Le serrage des roues d'un chariot élévateur ne tolère ni l'improvisation ni la mémoire approximative : une valeur exacte issue du manuel constructeur, un serrage en étoile par passes progressives, un re-serrage tracé après les premières heures de service, et un contrôle périodique intégré aux vérifications de la machine. Les fourchettes repères, de 90 à 500 N.m selon le gabarit, aident à choisir un outillage de serrage fort correctement dimensionné, jamais à remplacer la documentation. Pour quelques minutes par roue, l'atelier gagne une machine fiable, des goujons qui durent, et surtout la certitude qu'aucune palette ne circulera sur une roue en train de se libérer.
FAQ
Quel couple de serrage pour les roues d'un Fenwick de 2,5 tonnes ?
Sur ce gabarit de chariot, les valeurs constructeur se situent le plus souvent entre 180 et 260 N.m pour les écrous de roue. Il s'agit d'une fourchette repère : le manuel technique de votre modèle, ou le concessionnaire Fenwick Linde avec le numéro de série, donne la valeur exacte par essieu, qui peut différer entre l'avant et l'arrière.
Faut-il resserrer les roues après un changement de bandage ou de pneu ?
Oui, systématiquement. Après toute dépose de roue, un re-serrage de contrôle s'impose après les premières heures de service, souvent entre 2 et 10 heures selon les constructeurs. Les plans d'appui se tassent légèrement et la tension initiale diminue. Ce contrôle rapide, réalisé écrou par écrou à la valeur cible, prévient la grande majorité des desserrages.
Peut-on serrer les écrous de roue de chariot à la clé à chocs ?
La clé à chocs sert à déposer et à approcher, pas à finir. Son couple réel est trop variable pour garantir une tension homogène. Utilisez des douilles à choc pour l'approche, puis terminez chaque écrou à la clé dynamométrique, en étoile, à la valeur du manuel : c'est la combinaison la plus rapide qui reste fiable.
Où trouver le couple exact pour un modèle précis de chariot ?
Dans le manuel technique de la machine d'abord, auprès du concessionnaire de la marque ensuite, avec le numéro de série. Certains chariots portent aussi une plaque ou un autocollant près des moyeux. Consignez la valeur retenue sur la fiche de vie de la machine afin que chaque intervenant applique le même couple, sans improvisation.
Quelle clé dynamométrique choisir pour un chariot élévateur ?
Une clé carré 1/2 couvrant environ 60 à 340 N.m convient à la plupart des chariots frontaux, la valeur cible devant tomber au milieu de la plage. Pour le gros tonnage au-delà de 350 N.m, passez au carré 3/4 ou au multiplicateur. Vérifiez la précision annoncée, généralement ±4 %, et l'étalonnage périodique.
Les roues arrière d'un chariot se serrent-elles comme les avant ?
Pas toujours. L'essieu arrière directeur utilise parfois des goujons, des écrous ou des jantes différents, donc un couple spécifique, parfois inférieur à celui de l'essieu avant. Le manuel du constructeur détaille les deux valeurs. Appliquer par habitude la valeur avant sur l'arrière expose au sur-serrage, avec goujons étirés et filetages fragilisés.
Faut-il graisser les goujons de roue d'un chariot élévateur ?
Non, sauf préconisation écrite du constructeur. Un filetage graissé glisse mieux : à couple affiché identique, la tension réelle du goujon augmente fortement, ce qui revient à un sur-serrage masqué. La règle par défaut reste filetages propres et secs, écrous en bon état, et couple du manuel appliqué à la clé dynamométrique.
Que faire si un goujon casse au serrage de la roue ?
Immobilisez la machine : un goujon cassé signale un filetage abîmé, un sur-serrage ancien ou une visserie fatiguée. Remplacez le goujon cassé et inspectez tous les autres, car ils ont souvent subi les mêmes contraintes. Après remontage au couple du manuel, un re-serrage de contrôle s'impose après les premières heures de service.
Le serrage des roues fait-il partie des vérifications périodiques ?
Les vérifications générales périodiques des chariots portent sur l'état global de la machine, et l'état des roues et de leur fixation en fait partie. Intégrez un contrôle au couple dans le plan de maintenance interne, avec traçabilité écrite. Une lecture digitale facilite cette traçabilité en affichant la valeur réellement atteinte à chaque écrou.
Quel couple pour un gerbeur ou un transpalette électrique ?
Sur ces machines légères, les valeurs repères se situent souvent entre 90 et 140 N.m, avec des goujons M12 ou M14. Une clé couvrant 60 à 120 N.m ou légèrement plus convient donc à l'essentiel du parc. La valeur exacte figure dans la documentation du constructeur, à confirmer avant la première intervention.
