Serrer l'axe de roue de votre Yamaha Ténéré 700 World Raid "à la force du poignet", sans repère chiffré, revient à confier votre sécurité au hasard. Ce trail est conçu pour enchaîner route, pistes et tôle ondulée avec un chargement complet : chaque vibration met les assemblages à l'épreuve, et un écrou serré au jugé finit par bouger. À l'inverse, le sur-serrage abîme les filetages, marque les portées et fragilise des pièces dimensionnées au plus juste.
Beaucoup de motards découvrent le problème trop tard : une vis de vidange qui foire le carter en aluminium, une bougie bloquée dans la culasse, un axe arrière impossible à desserrer au bord de la piste. Ces pannes ont presque toujours la même origine : un serrage réalisé sans clé dynamométrique, ou avec une valeur inventée.
Cet article rassemble les couples de serrage repères de la Ténéré 700 World Raid : roues, axes, vidange, bougies, freinage et points de contrôle avant un départ en voyage. Vous y trouverez aussi la méthode d'application, les erreurs fréquentes et l'outillage adapté. Les valeurs indiquées restent des repères : la revue technique ou le manuel d'atelier Yamaha demeure la référence finale, à confirmer avant toute intervention.
Pourquoi ce trail ne pardonne pas le serrage au jugé
La Ténéré 700 World Raid combine un moteur bicylindre CP2 monté dans un cadre acier, des carters en aluminium et de nombreux supports en plastique. Chaque matériau réagit différemment à la contrainte mécanique : ce qui tient sur une vis en acier casse une portée en alliage. Le serrage au feeling n'a donc aucune place ici : chaque intervention d'entretien moto mérite une valeur chiffrée et une clé adaptée.
- Serrage au feeling après une réparation au bord de la piste, jamais repris à la clé ensuite.
- Transposition des valeurs "roue de voiture", souvent 110 N.m, sur des organes moto qui demandent bien moins.
- Clé à choc utilisée pour resserrer un axe, avec un couple réel totalement inconnu.
- Écrous et vis jamais recontrôlés après les premiers kilomètres de piste ou après une chute.
Un trail chargé qui encaisse pistes et vibrations
Bagagerie, réservoir de 23 litres, pneus à crampons : en voyage, la moto roule lourde sur des revêtements dégradés. Les vibrations répétées favorisent le desserrage des assemblages limites, surtout ceux serrés sans contrôle. Un couple de serrage correct crée la tension de vis qui maintient les pièces plaquées ; trop faible, elle disparaît en quelques centaines de kilomètres de piste.
Aluminium et filetages fins : la casse arrive sans prévenir
Le carter moteur, les tés de fourche et de nombreux supports sont en aluminium. Un filetage alu se déforme dans sa zone élastique puis cède d'un coup : la vis tourne dans le vide, et la réparation passe par un filet rapporté. Le sur-serrage de quelques N.m suffit, notamment sur une vis de vidange ou une bougie.
Roues et axes : les couples de serrage repères
Les valeurs ci-dessous correspondent aux repères couramment cités pour la Ténéré 700, que la version World Raid reprend pour l'essentiel. Elles se vérifient impérativement dans le manuel d'atelier avant intervention. Le serrage d'un axe de roue demande une clé montée en carré 1/2, capable de délivrer un serrage précis au-dessus de 100 N.m.
| Organe | Valeur repère | À confirmer dans |
|---|---|---|
| Écrou d'axe de roue avant | Environ 72 N.m | Manuel d'atelier Yamaha |
| Vis de pincement d'axe avant | Environ 21 N.m | Manuel d'atelier Yamaha |
| Écrou d'axe de roue arrière | Environ 105 N.m | Manuel d'atelier Yamaha |
| Contre-écrous de tendeurs de chaîne | Fourchette prudente : 15 à 20 N.m | Manuel d'atelier Yamaha |
| Rayons des roues | Quelques N.m seulement, valeur exacte obligatoire | Manuel d'atelier Yamaha |
- Claquements sourds à l'avant au freinage : pincement ou axe insuffisamment serré.
- Roue arrière qui se désaligne après quelques sorties : écrou d'axe détendu.
- Vibrations nouvelles dans le guidon à vitesse stabilisée : rayons détendus ou roue voilée.
- Traces d'oxydation ou de jeu autour d'une tête de vis : micro-mouvements d'un assemblage sous-serré.
L'axe avant et ses vis de pincement
L'écrou d'axe avant se serre en premier, roue au sol, autour de 72 N.m en valeur repère. Les vis de pincement se serrent ensuite, après avoir fait travailler la fourche pour l'aligner : environ 21 N.m, en alternant entre les vis. Les inverser ou les sur-serrer contraint les fourreaux et dégrade le travail de la suspension.
L'axe arrière et la tension de chaîne

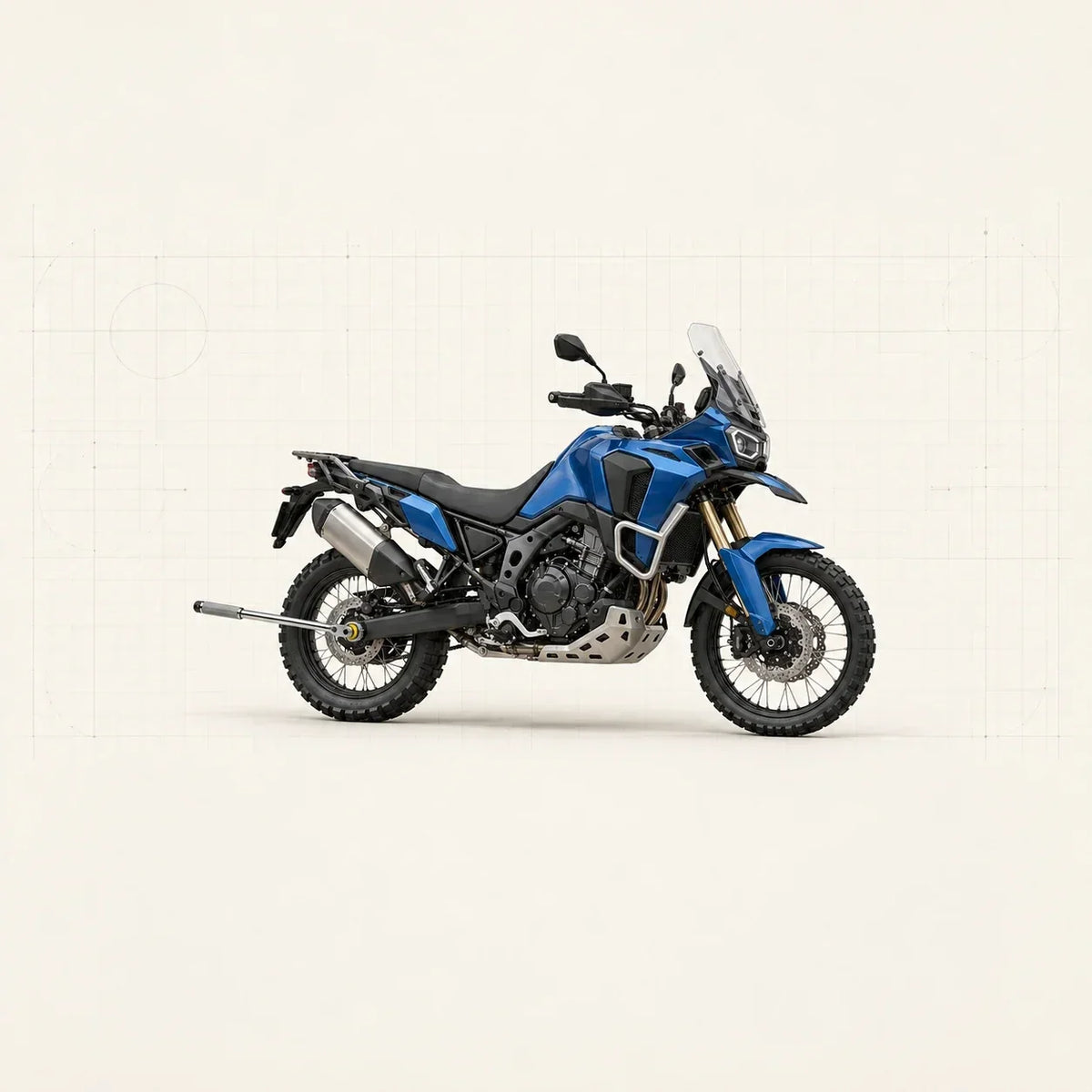

L'écrou d'axe arrière encaisse la transmission : la valeur repère tourne autour de 105 N.m, à confirmer dans la documentation. Réglez d'abord la tension de chaîne, bloquez les tendeurs, puis serrez l'écrou au couple en vérifiant l'alignement. Un axe sous-serré laisse la roue se décaler et use chaîne et couronne de façon accélérée.
Rayons du World Raid : un serrage à part
Contrairement aux jantes coulées, les roues à rayons du World Raid se contrôlent régulièrement : un rayon détendu se repère au son, puis se reprend avec une clé à rayons adaptée. Les couples sont très faibles, souvent inférieurs à 6 N.m selon le type de rayon : seule la valeur du manuel fait foi, sous peine de voiler la jante.
Entretien courant : vidange, bougies et freins
L'entretien périodique du bicylindre CP2 concentre les risques de filetage abîmé : tout se visse dans l'aluminium. La plupart de ces couples se situent entre 10 et 40 N.m, le domaine d'une clé 20 à 60 N.m, complétée par un outil de serrage de précision pour les plus petites vis.
| Opération | Valeur repère | Erreur typique |
|---|---|---|
| Bouchon de vidange moteur | Environ 30 N.m | Sur-serrage qui foire le carter aluminium |
| Cartouche de filtre à huile | Environ 17 N.m | Serrage "bien fort" à la clé à sangle, joint écrasé |
| Bougies d'allumage | Environ 13 N.m | Bougie bloquée ou filetage de culasse arraché |
| Vis d'étrier de frein avant | Fourchette prudente : 35 à 40 N.m | Vis reprise sans contrôle après dépose de roue |
- Remplacer le joint du bouchon de vidange à chaque intervention plutôt que de compenser par un serrage plus fort.
- Amorcer toutes les vis à la main pour détecter un départ de travers avant qu'il n'abîme le filetage.
- Serrer à la clé dynamométrique en un geste lent et régulier, sans à-coups, jusqu'au déclic.
- Noter les couples utilisés dans un carnet d'entretien pour les retrouver à la prochaine échéance.
Vidange : protéger le carter en aluminium
Le bouchon de vidange se serre autour de 30 N.m en valeur repère, joint neuf à chaque vidange. Au-delà, le filetage du carter aluminium se déforme et finit par céder : c'est la panne la plus coûteuse de l'entretien courant. La cartouche de filtre, environ 17 N.m, ne se serre jamais de toutes ses forces à la clé à sangle.
Bougies du CP2 : la main légère obligatoire
Une bougie se visse à la main jusqu'au contact, puis se serre à environ 13 N.m, valeur à confirmer selon la référence montée. Le filetage de culasse en aluminium ne pardonne pas la vis cassée ni le serrage excessif : une bougie arrachée peut immobiliser la moto plusieurs semaines et imposer une réparation lourde.
Freinage : étriers et disques sous contrôle
Les vis d'étrier avant se serrent dans une fourchette prudente de 35 à 40 N.m, celles des disques à une valeur plus faible précisée par Yamaha. Après une dépose de roue, recontrôlez systématiquement ces vis : un étrier desserré se traduit par un claquement au freinage, puis par une perte de puissance dangereuse.
Méthode et outillage : serrer juste du premier coup
Un seul outil ne couvre pas la plage de 13 à 105 N.m de cette moto avec une précision constante. La base d'un atelier amateur sérieux : une clé 3/8 pour l'entretien courant, un modèle en carré 1/2 pour les axes, et un jeu de douilles de qualité, adapté aux six pans des écrous d'origine.
- Ne jamais utiliser la clé dynamométrique pour desserrer : le mécanisme se dérègle.
- Redescendre le réglage au minimum de la plage après usage pour préserver le ressort.
- Éviter les rallonges improvisées qui faussent le couple réellement appliqué.
- Transporter la clé dans sa mallette, à l'abri des chocs, pendant les voyages.
- Faire vérifier l'étalonnage après une chute de l'outil ou après plusieurs années d'usage intensif.
Choisir la bonne plage de couple
La règle usuelle consiste à travailler entre 20 et 100 % de la plage de couple de la clé, la meilleure reproductibilité se situant au milieu. Pour la vidange à 30 N.m, une clé 5-60 N.m convient parfaitement ; pour l'axe arrière à 105 N.m, préférez un modèle montant à 200 N.m plutôt qu'une clé utilisée en butée haute.
La checklist avant un départ en voyage
Avant un long voyage, un re-contrôle au couple prend trente minutes : axes de roues, vis d'étriers, couronne, support de plaque, bagagerie et protections. Recommencez après les 500 premiers kilomètres de piste, les assemblages neufs se tassent. Cette routine détecte le desserrage naissant avant qu'il ne devienne une avarie loin de tout atelier.
Ce qu'il faut retenir avant de reprendre la piste
La Ténéré 700 World Raid se garde en pleine santé avec une poignée de valeurs bien appliquées : environ 72 N.m pour l'axe avant, 105 N.m pour l'arrière, 30 N.m à la vidange et 13 N.m aux bougies, toutes à confirmer dans le manuel d'atelier. Le serrage au couple n'est pas un luxe de perfectionniste : c'est ce qui sépare un voyage serein d'une immobilisation sur la piste. Une clé dynamométrique adaptée, des douilles correctes et une routine de re-contrôle suffisent à sécuriser l'essentiel de l'entretien, sans rien laisser au hasard ni au feeling.
- Confirmer chaque valeur dans le manuel d'atelier avant de serrer.
- Serrer au couple avec l'outil adapté à la plage visée.
- Recontrôler après 500 kilomètres, puis avant chaque départ en voyage.
FAQ
Quel couple de serrage pour l'axe de roue avant de la Ténéré 700 World Raid ?
La valeur repère couramment citée est d'environ 72 N.m pour l'écrou d'axe avant, complétée par des vis de pincement serrées autour de 21 N.m. Ces chiffres se confirment dans le manuel d'atelier Yamaha avant intervention. Une clé couvrant la plage 60 à 120 N.m travaille ici dans sa zone de meilleure précision.
Quelle valeur pour l'écrou d'axe de roue arrière ?
Le repère généralement retenu se situe autour de 105 N.m, après réglage de la tension de chaîne et blocage des tendeurs. Vérifiez la valeur exacte dans la documentation constructeur, car elle dépend du modèle et de l'année. Un axe arrière sous-serré laisse la roue se désaligner et détruit prématurément le kit chaîne.
Quel couple pour la vidange et le filtre à huile du CP2 ?
Comptez environ 30 N.m pour le bouchon de vidange avec un joint neuf, et environ 17 N.m pour la cartouche de filtre, valeurs repères à confirmer dans le manuel. Le carter en aluminium ne tolère aucun excès : mieux vaut un serrage exact qu'un quart de tour de trop qui arrache le filetage.
Une seule clé dynamométrique suffit-elle pour cette moto ?
Difficilement : les couples s'étalent d'environ 13 N.m aux bougies à plus de 100 N.m à l'axe arrière, au-delà de la plage utile d'un seul outil. Le duo classique associe un carré 3/8 pour l'entretien et un carré 1/2 pour les axes. Un coffret complet regroupe ces éléments avec les douilles adaptées.
Faut-il resserrer les rayons du World Raid soi-même ?
Un contrôle régulier est recommandé, surtout après des pistes dures : un rayon détendu sonne différemment des autres. La reprise se fait à très faible couple, souvent sous 6 N.m, avec une clé à rayons adaptée et la valeur exacte du manuel. Dans le doute, confiez le dévoilage complet à un professionnel équipé.
Peut-on serrer l'axe arrière avec une clé à choc ?
Non pour le serrage final : une clé à choc délivre un couple incontrôlé qui peut dépasser largement la valeur prescrite, contraindre les roulements et rendre le prochain démontage impossible au bord de la piste. Elle reste tolérable pour le desserrage. Le serrage se termine toujours à la clé dynamométrique, au couple documenté.
Les couples du World Raid diffèrent-ils de la Ténéré 700 standard ?
Les deux versions partagent le même moteur CP2 et une partie-cycle très proche : la plupart des valeurs d'entretien courant sont identiques en pratique. Le World Raid ajoute des équipements spécifiques, réservoirs et suspensions notamment, qui possèdent leurs propres couples. Le réflexe sûr reste de vérifier chaque valeur dans le manuel d'atelier de votre millésime.
Comment vérifier un serrage sans tout démonter ?
Réglez la clé au couple prescrit et appliquez-la sur la vis en place : si le déclic survient sans rotation, le serrage est suffisant ; si la vis tourne avant le clic, elle était détendue. Un adaptateur numérique facilite ce contrôle en affichant le couple atteint en temps réel.
Quelle clé emporter en voyage sur la moto ?
Un modèle compact en carré 3/8, couvrant environ 10 à 60 N.m, gère la majorité des reprises en mécanique deux-roues loin de l'atelier : leviers, étriers, vidange, bagagerie. L'axe arrière peut être repris prudemment au démontage puis recontrôlé au retour. Rangez l'outil dans sa mousse, à l'abri des vibrations directes du cadre.
