Serrer l'axe de roue d'une Yamaha XSR900 au jugé, puis reprendre la route en espérant que "ça tiendra" : l'habitude reste très répandue, y compris chez des motards soigneux. Le problème, c'est que le bras ne mesure rien. Selon la fatigue, la position de travail ou la longueur du levier, le même geste produit un couple de serrage qui varie du simple au double, sans que rien ne le signale sur le moment.
Sur un roadster moderne, les conséquences d'une erreur de serrage ne se limitent pas à une vis qui grince. Un axe sous-serré laisse la roue travailler, un écrou de couronne se desserre par vibration, et un bouchon de vidange trop serré peut foirer le filetage de votre carter en aluminium. Dans tous les cas, la facture dépasse largement le prix d'un outil adapté à un entretien moto sérieux.
Cet article rassemble les valeurs repères utiles pour la XSR900 : roues, axe avant et arrière, vidange, bougies et kit chaîne, ainsi que la méthode pour appliquer un serrage au couple fiable et reproductible. Ces chiffres restent des repères : la revue technique ou le manuel du propriétaire de votre millésime demeure la référence finale, à confirmer avant toute intervention.
Pourquoi le couple de serrage change tout sur une XSR900
La XSR900 combine un cadre aluminium, des carters fins et des périphériques légers. Ce choix technique rend la moto agile, mais il réduit la marge d'erreur : chaque assemblage attend une précontrainte précise, ni plus ni moins. Les erreurs les plus fréquentes se répètent d'un atelier amateur à l'autre :
- serrage "à la force du poignet" sans aucune référence chiffrée ;
- rallonge improvisée pour "être sûr que ça tienne", donc sur-serrage massif ;
- filetage sale ou gras qui fausse la valeur réellement appliquée ;
- réutilisation systématique d'écrous autofreinés fatigués ;
- aucun contrôle après les 50 premiers kilomètres.
Le rôle de la précontrainte sur le trois-cylindres CP3
Un boulon correctement serré travaille comme un ressort : il s'étire légèrement et plaque les pièces l'une contre l'autre. Cette tension, appelée précontrainte, dépend directement du couple de serrage appliqué. Trop faible, l'assemblage bouge et se desserre par vibration, ce que le trois-cylindres CP3 sait très bien provoquer. Trop forte, la vis entre en zone plastique et peut casser net, parfois plusieurs jours après l'intervention.
Serrage au feeling : les dégâts typiques constatés
Le serrage au feeling produit des symptômes reconnaissables, souvent découverts trop tard. Un axe arrière sous-serré se signale par un flou dans les changements d'angle, un bouchon de vidange sur-serré par un carter qui suinte, une vis de disque fatiguée par un claquement au freinage. Ces signaux méritent un contrôle immédiat à la clé dynamométrique, avant que la pièce ne cède.
- vibrations nouvelles dans le guidon ou les repose-pieds ;
- traces de fretting (poudre grise ou rouille) autour d'une vis ;
- jeu perceptible à la roue une fois la moto sur béquille d'atelier ;
- goutte d'huile récurrente sous le bouchon de carter.
Roues et axes : les valeurs repères de la XSR900
Les serrages de trains roulants concentrent l'essentiel du risque, car ils touchent directement à la tenue de route et au freinage. Le tableau suivant regroupe des valeurs repères largement observées sur la plateforme XSR900 : confirmez chaque chiffre dans la revue technique de votre millésime avant de sortir la clé, surtout pour un axe de roue.
| Élément | Valeur repère | Point de vigilance |
|---|---|---|
| Axe de roue avant | environ 72 N.m, à confirmer | serrer l'axe avant les vis de pincement |
| Vis de pincement de fourche | 20 à 23 N.m | serrage alterné, jamais en une seule passe |
| Écrou d'axe arrière | 105 à 125 N.m selon millésime | chaîne tendue et roue alignée au préalable |
| Fixations d'étrier avant | 35 à 40 N.m | vis propres, filetage sec |
| Vis de disque de frein | 18 à 23 N.m | frein-filet selon préconisation constructeur |
Axe avant et vis de pincement : l'ordre des opérations
L'axe avant se serre en premier, roue plaquée, puis la fourche doit être libérée de ses contraintes en pompant plusieurs fois sur le frein avant. Les vis de pincement se bloquent en dernier, en alternant les passes. Inverser cet ordre fige la fourche dans une position contrainte, use les joints spis prématurément et fausse la géométrie de l'avant, même avec des couples corrects.

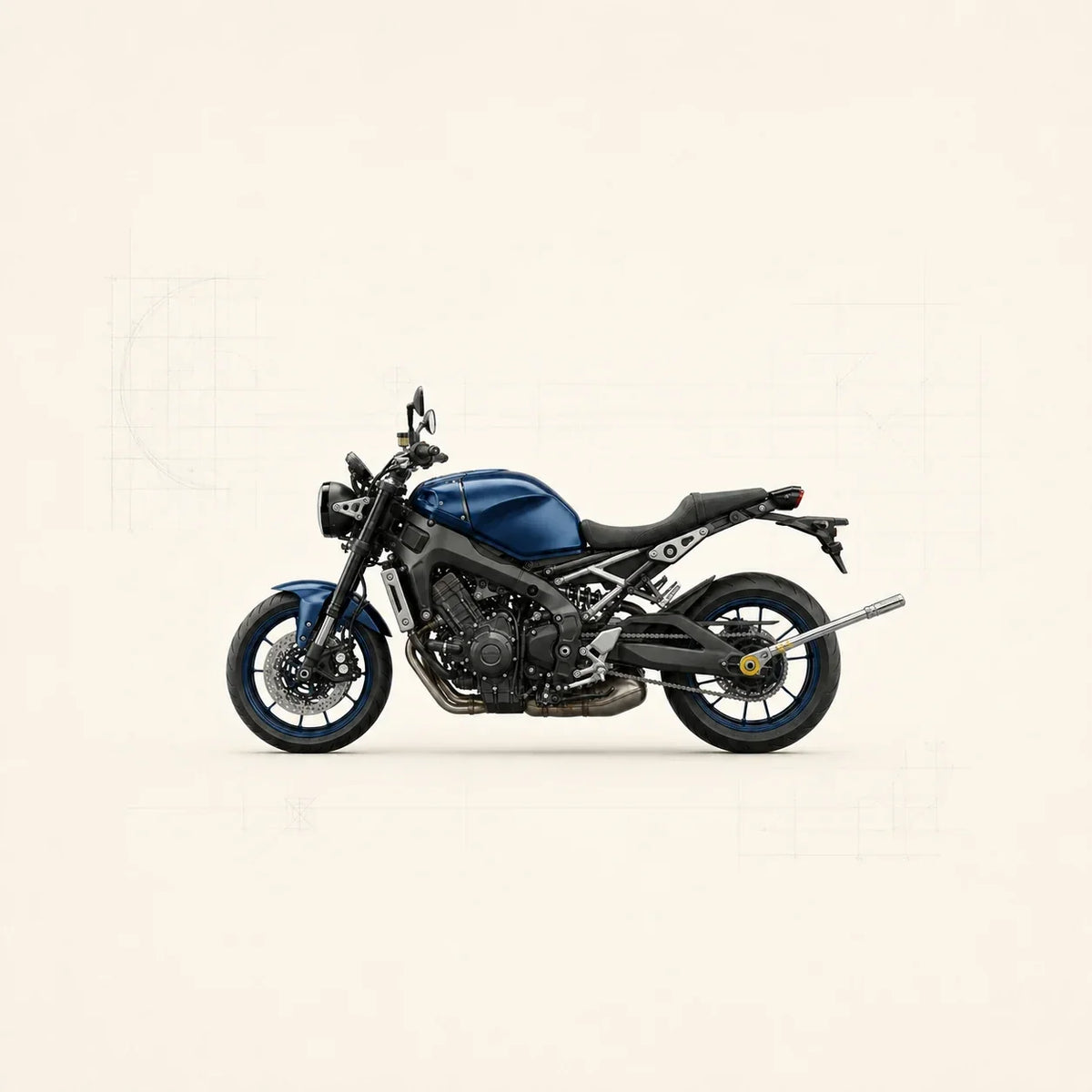

Axe arrière, tendeurs de chaîne et alignement
L'écrou d'axe arrière ne se serre qu'après réglage de la tension de chaîne et vérification de l'alignement sur les repères du bras oscillant. Les contre-écrous de tendeurs, autour de 16 N.m en valeur repère, se bloquent ensuite. Un écrou d'axe serré avant l'alignement oblige à tout recommencer, et un serrage insuffisant laisse la roue avancer sous l'effet du couple moteur.
Entretien courant : vidange, bougies et transmission
L'entretien périodique de la XSR900 fait alterner des serrages faibles et moyens, là où la casse coûte le plus cher : carter, culasse et moyeu. Une clé adaptée aux petits couples complète donc logiquement la panoplie, car le sur-serrage d'une bougie ou d'un bouchon se joue à quelques N.m près.
| Opération | Valeur repère | Remarque |
|---|---|---|
| Bouchon de vidange | environ 43 N.m, à confirmer | joint neuf à chaque vidange |
| Cartouche de filtre à huile | environ 17 N.m | joint légèrement huilé avant pose |
| Bougies (culasse CP3) | environ 13 N.m | filetage propre, moteur froid |
| Écrous de couronne | 60 à 70 N.m | serrage en croix progressif |
| Contre-écrous de tendeurs | environ 16 N.m | après réglage de la tension |
Vidange : bouchon de carter et filtre à huile
Le bouchon de vidange traverse un carter en aluminium dont le filetage ne survit pas à un excès d'enthousiasme. La valeur repère tourne autour de 43 N.m avec un joint neuf, à confirmer dans la revue technique. Un bouchon qui suinte ne se règle pas en serrant plus fort : c'est presque toujours un joint écrasé ou un filetage abîmé qui s'exprime.
Bougies du bloc CP3 : douille fine et couple modéré
Les bougies logées au fond des puits de culasse réclament une douille à bougie adaptée, issue par exemple d'un jeu de douilles de qualité, et un couple modéré, environ 13 N.m en repère. Une bougie sur-serrée arrache le filetage de la culasse, une bougie sous-serrée chauffe anormalement : les deux scénarios finissent en atelier, culasse déposée.
Couronne, tendeurs et serrages de transmission
Le kit chaîne encaisse des efforts alternés qui desserrent tout assemblage approximatif. Les écrous de couronne se serrent en croix, par passes progressives, autour de la valeur repère de 60 à 70 N.m. Après remontage, quelques habitudes simples prolongent la durée de vie de la transmission et sécurisent chaque sortie, surtout si la moto enchaîne trajets urbains et routes rapides :
- vérifier le serrage de la couronne après les 50 premiers kilomètres ;
- remplacer les écrous autofreinés dès que le freinage interne faiblit ;
- contrôler la tension de chaîne moto chargée, pas seulement sur béquille ;
- nettoyer les filetages avant tout remontage au couple.
Méthode et outillage : serrer juste du premier coup
Une valeur exacte appliquée avec un mauvais geste reste un mauvais serrage. La clé dynamométrique ne corrige ni un filetage sale ni une position instable : elle mesure, rien de plus. Associée à un cliquet polyvalent pour l'entretien courant, elle transforme en revanche chaque intervention en opération reproductible.
Deux plages de couple pour couvrir toute la moto
Les valeurs de la XSR900 s'étalent d'environ 10 N.m pour les périphériques à plus de 110 N.m pour l'axe arrière. Aucune clé unique ne couvre cette étendue avec précision, la plage de couple réellement fiable se situant entre 20 et 80 % de la capacité. La solution classique associe une clé moyenne et un gros cliquet pour les serrages élevés.
Les gestes qui garantissent un serrage précis
La précision annoncée d'une clé ne vaut que si le geste suit. Main au centre de la poignée, mouvement lent et régulier, arrêt net au premier déclic : le second clic ajoute déjà du couple non mesuré et transforme une valeur correcte en sur-serrage réel. Quelques réflexes évitent l'essentiel des erreurs de serrage :
- régler la valeur en montant, jamais en descendant depuis un couple élevé ;
- tenir la douille bien perpendiculaire à l'axe de la vis ;
- proscrire toute rallonge de tube sur le manche ;
- redescendre la clé à sa valeur minimale après usage ;
- ne jamais utiliser la clé dynamométrique pour desserrer.
L'essentiel à retenir avant de reprendre la route
La XSR900 ne réclame pas un atelier de concession, seulement de la rigueur : des valeurs repères confirmées dans la revue technique, une clé adaptée à chaque plage et un contrôle des serrages après rodage. Avant de remettre votre moto en route, un dernier tour d'horizon suffit :
- axe avant, vis de pincement et axe arrière contrôlés au couple ;
- bouchon de vidange et filtre vérifiés après le premier chauffage moteur ;
- couronne et tendeurs recontrôlés après 50 kilomètres ;
- valeurs notées dans le carnet d'entretien pour la prochaine intervention.
FAQ
Quel couple de serrage pour l'axe de roue avant d'une XSR900 ?
La valeur repère couramment observée se situe autour de 72 N.m pour l'axe avant, complétée par des vis de pincement serrées à 20 à 23 N.m. Ces chiffres varient selon le millésime : confirmez-les dans la revue technique ou le manuel du propriétaire avant l'intervention, puis respectez l'ordre, axe d'abord, pincements ensuite.
Quelle valeur pour l'écrou d'axe de roue arrière ?
Les valeurs repères relevées vont de 105 à 125 N.m selon les versions de la XSR900. Ce niveau d'effort impose une clé en carré 1/2 travaillant dans le haut d'une plage de type 60 à 120 N.m, voire au-delà. Vérifiez la valeur exacte de votre modèle et serrez chaîne tendue, roue alignée.
Les vis de pincement se serrent-elles comme l'axe ?
Non, et la différence est énorme : les vis de pincement de fourche se contentent d'environ 20 à 23 N.m en repère, contre 72 N.m pour l'axe. Leur appliquer le couple de l'axe déforme les fourreaux et peut fissurer les tés. Serrez-les en alternance, par passes régulières, après avoir libéré les contraintes de fourche.
Quel couple pour le bouchon de vidange de la XSR900 ?
La valeur repère habituelle est d'environ 43 N.m avec un joint neuf, à confirmer dans la documentation du millésime. Le carter étant en aluminium, tout excès abîme un filetage coûteux à réparer. Si une fuite persiste au couple correct, remplacez le joint et inspectez le filetage au lieu de serrer davantage.
Quel serrage pour les bougies du moteur CP3 ?
Le repère courant tourne autour de 13 N.m sur culasse aluminium, bougie et filetage propres, moteur froid. Cette valeur basse surprend souvent, d'où de nombreux puits de bougie arrachés par excès de zèle. Une clé précise sur les petits couples et une douille à bougie adaptée suppriment presque entièrement ce risque.
Une seule clé dynamométrique suffit-elle pour cette moto ?
Difficilement : les valeurs utiles s'étendent d'environ 10 N.m à plus de 110 N.m, alors qu'une clé reste précise surtout entre 20 et 80 % de sa capacité. Un coffret complet ou deux clés complémentaires couvrent la moto entière, petits couples pour les périphériques et gros couples pour les axes.
Quelle plage couvre l'essentiel de l'entretien courant ?
La majorité des serrages d'entretien de la XSR900, vidange, couronne, étriers, se concentre entre 15 et 70 N.m. Une clé dont la plage s'étend de 20 à 60 N.m traite donc l'essentiel du quotidien avec une précision maximale, les axes de roue restant l'affaire d'un outil plus costaud.
Faut-il graisser l'axe ou les filetages avant serrage ?
Le corps de l'axe reçoit généralement un léger film de graisse pour coulisser sans gripper, mais les filetages se serrent à sec, sauf indication contraire du constructeur. Les couples publiés supposent un état de surface défini : lubrifier un filetage prévu sec augmente fortement la tension réelle, avec un risque direct de sur-serrage.
Où trouver les valeurs exactes de votre millésime ?
Trois sources fiables existent : le manuel du propriétaire, la revue technique dédiée au modèle et le service atelier d'une concession Yamaha. Les valeurs qui circulent sur les forums servent de repères utiles pour préparer l'intervention, mais seule la documentation officielle du millésime précis fait foi, notamment après une évolution technique en cours de carrière.
Un adaptateur numérique a-t-il un intérêt sur une moto ?
Oui, surtout pour contrôler des serrages existants : monté entre le cliquet et la douille, un adaptateur numérique affiche le couple en temps réel et mémorise la valeur atteinte. Il complète une clé classique plus qu'il ne la remplace, la reproductibilité du déclenchement mécanique restant précieuse pour les opérations répétitives.
