Serrer une vis « au couple », c'est mesurer un effort de rotation en espérant qu'il se transforme correctement en tension dans le boulon. Or cette conversion est capricieuse : l'essentiel du couple de serrage se dissipe en frottements, et deux vis serrées à la même valeur peuvent présenter des tensions très différentes. Résultat bien connu des ateliers : un assemblage qui se desserre malgré un serrage « dans les règles », une vis cassée alors que la clé a bien cliqué, ou un joint qui fuit sans explication apparente.
La méthode par élongation du boulon prend le problème à la racine : au lieu de mesurer l'effort appliqué, elle mesure l'allongement réel de la vis, image directe de la tension installée. C'est la référence des assemblages critiques, des vis de bielle de moteurs préparés aux brides industrielles, avec une précision inaccessible au serrage classique. Cet article explique le principe physique de l'élongation, les façons concrètes de la mesurer, ses applications réalistes en mécanique amateur et ses limites. Vous saurez ce que cette méthode apporte par rapport au couple et à l'angle, et surtout quand elle vaut vraiment la peine, sans jargon inutile ni matériel de laboratoire.
Ce que le couple mesure vraiment : une tension indirecte
Avant de comprendre l'élongation, il faut voir ce que cache un serrage au couple classique, même un banal serrage roues voiture : une chaîne de conversions où chaque maillon introduit son incertitude.
La répartition du couple : frottements d'abord
Lors d'un serrage classique, l'ordre de grandeur communément admis est parlant : environ la moitié du couple se perd sous la tête de vis, un tiers dans les filets, et seulement 10 à 15 % se transforme en tension utile. Le couple lu sur la clé mesure donc surtout du frottement. La moindre variation d'état de surface modifie la précharge obtenue, à couple strictement identique.
Pourquoi deux vis identiques finissent différemment tendues
Un filet légèrement gras, une rondelle rugueuse, un écrou déjà utilisé : chacun de ces détails change le coefficient de frottement, donc la tension finale. À couple égal, la dispersion de précharge atteint couramment un ordre de 25 à 30 % avec une clé mécanique. C'est suffisant pour la plupart des usages courants, mais trop pour une vis de bielle ou une bride sous pression.
- Assemblages où la précharge conditionne la survie de la pièce, bielles et culasses en tête
- Filetages lubrifiés ou traités dont le frottement varie fortement
- Empilages de joints qui fluent après le serrage initial
- Vis longues et élastiques dont l'angle de rotation devient difficile à interpréter
- Assemblages soumis à des cycles thermiques sévères
Le principe de la méthode par élongation
L'idée est d'une simplicité désarmante : une vis se comporte comme un ressort. Mesurer son allongement, c'est lire directement la tension qu'elle exerce, sans passer par le frottement.
La loi de Hooke appliquée à une vis de fixation
Dans sa zone élastique, une vis s'allonge proportionnellement à l'effort qui la tend : c'est la loi de Hooke. L'allongement se calcule par la formule ΔL = F × L / (E × S), où F est la tension visée, L la longueur serrée, E le module d'élasticité de l'acier, environ 205 000 N/mm², et S la section résistante de la vis considérée.
Un exemple chiffré pour fixer les ordres de grandeur
Prenez une vis M10 de classe 10.9 tendue à 40 000 N sur une longueur serrée de 50 mm : l'allongement théorique vaut environ 0,17 mm. C'est invisible à l'œil, mais parfaitement mesurable au micromètre. Ce chiffre reste un ordre de grandeur pédagogique : chaque assemblage réel se calcule avec ses propres dimensions, sa classe de vis et la documentation du constructeur.
- La tension visée F, déterminée par le bureau d'études ou le fabricant de visserie
- La longueur serrée L : plus la vis est longue, plus l'allongement est mesurable
- Le module d'élasticité E, quasi constant d'un acier à l'autre
- La section résistante S, liée au diamètre et au pas du filetage
| Méthode | Grandeur mesurée | Dispersion de tension typique |
|---|---|---|
| Couple seul | Effort de rotation | Ordre de 25 à 30 % |
| Couple + angle | Rotation après accostage | Ordre de 10 à 15 % |
| Élongation mesurée | Allongement réel de la vis | Ordre de 3 à 5 % |
| Ultrasons | Temps de vol d'une onde | Ordre de 1 à 3 % |
Mesurer l'élongation en pratique : trois approches
Le principe est unique, les moyens varient. Du garage préparateur à l'éolienne offshore, la mesure d'allongement se décline en trois grandes familles d'outils, du comparateur mécanique aux ultrasons.
Micromètre et comparateur : la voie accessible

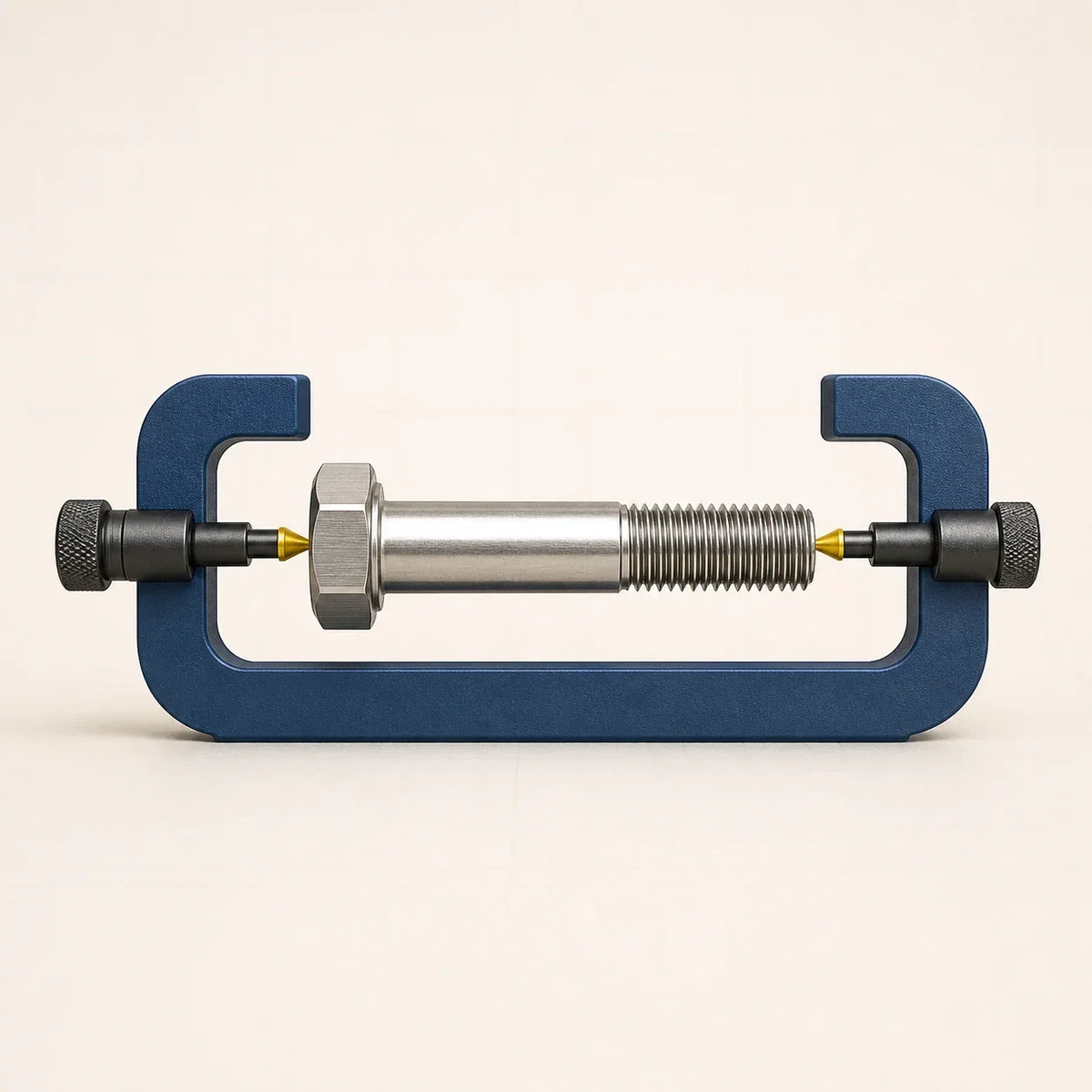

Sur une vis accessible des deux côtés, comme une vis de bielle, un micromètre à touches sphériques ou un comparateur monté sur support mesure la longueur avant et après serrage. La différence donne l'élongation réelle, à comparer à la fourchette du fabricant. La méthode demande de la rigueur : même température, mêmes points d'appui, plusieurs mesures pour écarter une lecture aberrante.
Les ultrasons : la référence de l'industrie
Un capteur à ultrasons chronomètre l'aller-retour d'une onde dans le corps de la vis : l'allongement modifie ce temps de vol, que l'appareil convertit en tension. La méthode ne demande qu'une seule extrémité accessible et se prête au contrôle en service, éolien, ferroviaire ou pétrolier. Son coût la réserve aux assemblages critiques, loin des besoins d'un atelier de particulier.
Tendeurs hydrauliques : tendre avant de visser
Le tendeur hydraulique étire mécaniquement le goujon jusqu'à la tension visée, puis l'écrou est accosté sans effort avant relâchement de la pression. Le frottement disparaît presque totalement de l'équation, ce qui rapproche le résultat d'une élongation maîtrisée. Cette technologie équipe les brides de grande taille et les serrages industriels massifs, là où aucune clé de serrage manuelle ne suffirait.
- Mesurer à des températures différentes avant et après serrage
- Changer de points d'appui entre les deux mesures
- Dépasser la zone élastique : une vis partie en déformation plastique fausse tout
- Réutiliser une vis à serrage angulaire déjà étirée une première fois
- Comparer l'allongement mesuré à une valeur prévue pour une autre longueur de vis
Les applications concrètes, du moteur à l'éolienne
La méthode n'a d'intérêt que là où la précharge exacte conditionne la fiabilité. Trois familles d'usages dominent, à des échelles très différentes.
Vis de bielle : le cas d'école en mécanique moteur
Les fabricants de visserie de compétition publient pour chaque référence une élongation cible, souvent de l'ordre de 0,10 à 0,20 mm, en valeur repère à vérifier dans leur documentation. Le préparateur serre progressivement jusqu'à atteindre l'allongement prescrit au comparateur, indépendamment du frottement du jour. Un travail aussi rigoureux qu'un serrage culasse soigné, mais piloté par la tension réelle.
Brides, charpentes et énergie : l'élongation à grande échelle
Sur une bride de pipeline, un mât d'éolienne ou une charpente métallique boulonnée, la défaillance d'un seul boulon engage la sécurité de l'ensemble. Les procédures y imposent des tensions contrôlées, par ultrasons ou tendeurs, avec traçabilité de chaque fixation. Le serrage mécanique de précision y devient une exigence contractuelle, très loin du simple bon sens d'atelier.
Et dans un garage amateur : quand y penser
Pour la mécanique courante, roues, étriers ou vidange, le couple reste la bonne méthode : une clé carré 1/2 bien étalonnée couvre ces besoins avec une marge confortable. L'élongation ne se justifie que pour un moteur préparé, des bielles neuves ou une visserie de compétition livrée avec des cibles d'allongement. Réservez la méthode aux cas où la casse mécanique coûterait un moteur.
- Le fabricant publie une cible d'allongement chiffrée pour la vis concernée
- La rupture de la vis entraînerait une casse moteur ou un risque de sécurité
- La vis est réutilisée et sa longueur libre peut être suivie dans le temps
- Le frottement est difficile à maîtriser : filets traités, lubrifiants variés
| Contexte | Méthode recommandée | Outillage type |
|---|---|---|
| Roues et entretien auto | Couple | Clé 1/2 couvrant 60 à 120 N.m |
| Culasse moderne à vis étirées | Couple + angle | Clé et rapporteur d'angle |
| Bielles de moteur préparé | Élongation au comparateur | Micromètre, support, fiche fabricant |
| Brides et éolien | Ultrasons ou tendeur | Équipement industriel certifié |
Couple, angle ou élongation : choisir selon l'enjeu
Aucune méthode n'est « meilleure » dans l'absolu : chacune échange de la simplicité contre de la précision. Le bon choix dépend de la criticité de l'assemblage et du matériel disponible.
Le serrage angulaire, l'intermédiaire déjà exigeant
Le couple d'accostage suivi d'un angle précis élimine une partie de l'influence du frottement : la rotation impose un allongement géométrique, lié au pas du filet. C'est la méthode des culasses modernes à vis étirées, souvent à remplacer après usage. Un couplemètre électronique avec mesure d'angle intégrée simplifie nettement l'opération par rapport au rapporteur mécanique.
Les limites honnêtes de la méthode par élongation
La méthode exige un accès aux deux extrémités ou un appareil à ultrasons, une vis restée dans sa zone élastique et des données fabricant fiables. Elle est lente, inadaptée aux serrages en série, et sans intérêt sur la visserie courante. Enfin, mesurer ne dispense pas de serrer proprement : filets propres, passes progressives et méthode en croix restent obligatoires.
- Suivre la documentation du constructeur ou du fabricant de visserie, seule référence valable
- Travailler par passes progressives, en croix sur les assemblages multipoints
- Respecter l'état de filet prescrit, sec, huilé ou enduit, selon la notice
- Tracer les valeurs obtenues pour les assemblages critiques
- Remplacer systématiquement les vis prévues pour un usage unique
Retenir l'essentiel : la tension fait tenir, pas le couple
Le couple n'est qu'un moyen d'atteindre une tension ; l'élongation mesure cette tension sans intermédiaire. Pour l'immense majorité des serrages du quotidien, une clé dynamométrique de qualité, utilisée avec méthode dans sa plage idéale, des couples moyens jusqu'aux serrages au-delà de 120 N.m, reste l'outil juste. La méthode par élongation prend le relais quand la valeur de la pièce ou la sécurité l'exige : bielles, brides, assemblages certifiés. Comprendre son principe change déjà la façon de travailler : avec un serrage précis et raisonné, la tension cesse d'être un pari.
FAQ
Qu'est-ce que la méthode par élongation du boulon ?
C'est une méthode de serrage qui contrôle l'allongement réel de la vis plutôt que le couple appliqué. Comme une vis se comporte en ressort dans sa zone élastique, son allongement est proportionnel à la tension installée. Mesurer cet allongement, au micromètre ou par ultrasons, garantit la précharge visée indépendamment des frottements, principale source d'erreur du serrage classique.
La méthode par élongation est-elle plus précise que le couple ?
Oui, nettement. À couple identique, la dispersion de tension atteint couramment un ordre de 25 à 30 % ; avec une élongation mesurée, elle tombe autour de 3 à 5 %. La raison est simple : le frottement, très variable, disparaît de la mesure. C'est pourquoi les assemblages critiques de l'industrie imposent cette approche ou sa variante par ultrasons.
Peut-on mesurer une élongation de vis dans un atelier amateur ?
Oui, sur les vis accessibles des deux côtés : un micromètre à touches sphériques ou un comparateur sur support suffit, pour un budget raisonnable. Le cas typique est la vis de bielle fournie avec une cible d'allongement chiffrée. La rigueur prime : température stable, points d'appui identiques et plusieurs mesures successives pour fiabiliser la lecture.
Quelle élongation vise-t-on sur une vis de bielle ?
Les fabricants publient généralement des cibles de l'ordre de 0,10 à 0,20 mm, propres à chaque référence : traitez ces chiffres comme des valeurs repères et suivez la fiche du fabricant de votre visserie, qui fait seule autorité. En cas d'écart persistant entre couple atteint et allongement mesuré, arrêtez le montage et cherchez la cause avant de poursuivre.
Le serrage angulaire est-il une forme d'élongation ?
Indirectement, oui. Après l'accostage au couple, l'angle imposé correspond à un allongement géométrique lié au pas du filet : c'est une élongation calculée, non mesurée. La précision se situe entre le couple seul et l'élongation contrôlée. Un adaptateur numérique avec fonction angle facilite cette méthode sur les vis étirées de culasse.
Pourquoi le frottement fausse-t-il le serrage au couple ?
Parce qu'environ 85 à 90 % du couple se dissipe en frottements sous la tête et dans les filets : la clé mesure donc surtout la résistance au glissement. Un filet gras, oxydé ou abîmé change la part convertie en tension, d'où des écarts importants à couple égal. C'est la limite structurelle du serrage au couple, pas un défaut de la clé.
Faut-il abandonner la clé dynamométrique au profit de l'élongation ?
Non. Pour les roues, la vidange ou les étriers, le couple offre le meilleur équilibre entre précision, coût et rapidité : un gros cliquet étalonné couvre ces besoins sans difficulté. L'élongation se réserve aux assemblages où la précharge exacte est vitale. Les deux méthodes se complètent, elles ne s'opposent pas.
Une vis peut-elle être trop allongée après serrage ?
Oui : au-delà de sa limite élastique, la vis entre en déformation plastique et ne revient plus à sa longueur initiale. Elle perd alors une partie de sa capacité de serrage et devient dangereuse à réutiliser. Une vis démontée plus longue qu'à l'origine se remplace : c'est un signe classique de sur-serrage ou de vis à usage unique réemployée.
Quels outils composent un poste de serrage complet et cohérent ?
Pour un amateur exigeant : une ou deux clés couvrant les plages utiles, des douilles de qualité, un rapporteur d'angle ou une fonction angle intégrée et, pour les projets moteur, un comparateur avec support. Un kit outillage homogène évite les incompatibilités et garde l'ensemble étalonné, rangé et prêt pour des mesures répétables.
Les ultrasons remplacent-ils le comparateur pour mesurer l'allongement ?
Dans l'industrie, largement : la mesure du temps de vol d'une onde donne l'allongement avec une seule extrémité accessible, et se répète en service sans démontage. Le coût de l'équipement et son étalonnage la réservent toutefois aux assemblages critiques professionnels. Au garage, le comparateur reste la solution réaliste pour un contrôle de précision sur vis accessible.
