Serrer un écrou de roue de poids lourd à 600 N.m, un moyeu de tracteur ou l'axe d'un engin de chantier dépasse ce qu'un bras peut fournir avec une clé classique. La tentation habituelle : emmancher un tube sur le manche et tirer. Résultat, un couple final inconnu, un outil maltraité et un risque réel de chute ou de casse. Beaucoup découvrent alors que le serrage précis des gros couples est d'abord un problème d'outillage, avant d'être un problème de force.
Le multiplicateur de couple répond exactement à cette situation : un train d'engrenages démultiplie l'effort d'entrée, si bien qu'une clé réglée sur 100 N.m peut délivrer plusieurs centaines de N.m en sortie, de façon contrôlée et reproductible. L'outil reste pourtant mal connu des mécaniciens amateurs, souvent confondu avec une simple rallonge ou une boulonneuse.
Cet article explique le fonctionnement d'un multiplicateur, la méthode de calcul du couple de sortie avec son rendement, les cas où il s'impose face aux alternatives, et les erreurs qui abîment l'outil ou faussent le serrage au couple. Les valeurs chiffrées citées sont des repères : la revue technique ou le manuel constructeur du véhicule reste la référence pour chaque assemblage. Vous saurez ainsi régler votre clé d'entrée à la bonne valeur avant vos prochains gros serrages.
Multiplicateur de couple : principe et fonctionnement
Un multiplicateur de couple s'intercale entre la clé et la douille : l'effort entre par un carré conducteur standard, traverse un ou plusieurs étages d'engrenages, et ressort démultiplié sur un carré de sortie renforcé. Les ratios courants vont de 3:1 à 25:1 : le serrage fort cesse d'être une affaire de force brute pour devenir une affaire de méthode.
Face aux gros couples, les erreurs fréquentes se répètent d'un atelier à l'autre :
- rallonger la clé avec un tube : couple final inconnu et outil sorti de sa plage de fonctionnement ;
- monter sur la clé ou s'y mettre à deux, au mépris de la sécurité ;
- serrer à la boulonneuse à choc sans aucun contrôle final au couple ;
- utiliser une clé standard en extrémité de plage, là où sa précision se dégrade ;
- desserrer des écrous grippés avec une clé dynamométrique, un usage qui la détériore.
Un train épicycloïdal qui démultiplie l'effort
À l'intérieur, un train épicycloïdal transforme un couple d'entrée modéré en couple de sortie élevé, au prix d'une rotation de sortie plus lente. Un étage multiplie typiquement par 4 ou 5, deux étages dépassent 15:1. La démultiplication est mécanique et constante, donc prévisible : c'est ce qui distingue le multiplicateur d'une rallonge improvisée, dont l'effet dépend du point d'appui et du geste.
Le bras de réaction, pièce maîtresse du montage

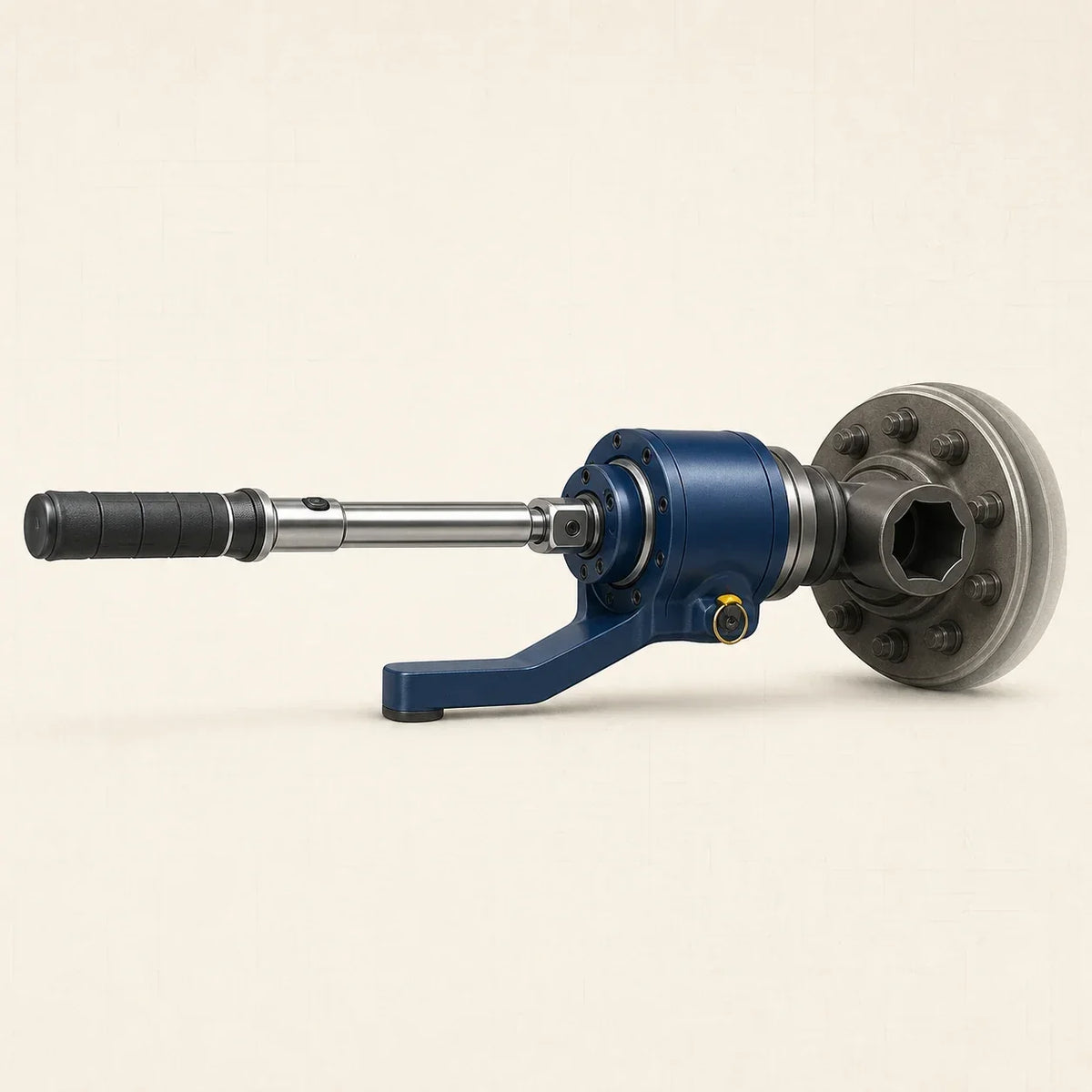

Le couple généré doit s'appuyer quelque part : c'est le rôle du bras de réaction, qui se cale sur un écrou voisin, un rayon de jante ou un point fixe du châssis. Mal positionné, il transforme le serrage en danger : glissement brutal, doigts pincés, carter du multiplicateur fissuré. L'appui doit être franc, perpendiculaire et maintenu pendant toute la montée en couple.
Calculer le couple de sortie sans se tromper
Le calcul de base est simple : couple d'entrée multiplié par le ratio du multiplicateur. La réalité ajoute un rendement mécanique inférieur à 100 %, propre à chaque outil, qui réduit le couple réellement transmis. Les fabricants sérieux fournissent ce rendement ou un tableau de correspondance : c'est lui qui fait la différence entre un calcul théorique et un serrage juste.
| Couple réglé sur la clé d'entrée | Sortie théorique (ratio 5:1) | Sortie réaliste (rendement 90 %) |
|---|---|---|
| 60 N.m | 300 N.m | environ 270 N.m |
| 80 N.m | 400 N.m | environ 360 N.m |
| 100 N.m | 500 N.m | environ 450 N.m |
| 120 N.m | 600 N.m | environ 540 N.m |
Ces chiffres illustrent le principe : le rendement réel figure dans la documentation de chaque multiplicateur et remplace cette hypothèse de 90 %. Les bonnes pratiques de calcul tiennent en cinq points :
- partir du couple cible de la revue technique, jamais d'une estimation ;
- intégrer le rendement du certificat plutôt qu'une valeur supposée ;
- vérifier que la valeur d'entrée tombe dans le tiers central de la plage de la clé ;
- arrondir vers le bas en cas de doute, puis contrôler l'assemblage ;
- noter ratio, rendement et valeur d'entrée pour reproduire le serrage plus tard.
Régler la clé d'entrée à la bonne valeur
Pour obtenir 450 N.m avec un ratio 5:1 et un rendement de 90 %, la clé d'entrée se règle sur 100 N.m : la valeur cible divisée par le produit du ratio et du rendement. Cette zone correspond aux clés de couples moyens les plus répandues, précises et faciles à manier, ce qui est précisément tout l'intérêt du montage.
Le rendement et la précision globale du montage
La tolérance de serrage finale cumule celle de la clé d'entrée, souvent ± 4 %, et la dispersion propre du multiplicateur. Un ensemble bien entretenu reste largement assez précis pour des écrous de roue de poids lourd, où la cible s'accompagne d'une tolérance de plusieurs dizaines de N.m. Les assemblages critiques à tolérance serrée relèvent, eux, d'outils étalonnés ensemble.
Multiplicateur, rallonge ou boulonneuse : que choisir
Trois solutions cohabitent dans les ateliers pour les gros couples, et elles ne jouent pas dans la même catégorie. Le choix dépend du besoin réel : desserrer vite, serrer juste, ou les deux. Pour l'entretien courant d'une voiture, l'outillage auto classique suffit d'ailleurs dans l'immense majorité des cas.
| Solution | Précision du couple | Sécurité d'usage | Usage pertinent |
|---|---|---|---|
| Multiplicateur + clé réglée en entrée | Bonne, calculable et reproductible | Bonne avec bras de réaction bien calé | Serrage final des gros couples |
| Rallonge de tube sur clé classique | Nulle, couple final inconnu | Mauvaise, glissade et chute fréquentes | À proscrire |
| Boulonneuse à choc | Faible, dispersion élevée | Correcte | Desserrage et approche, jamais le serrage final |
Les erreurs d'utilisation les plus fréquentes avec un multiplicateur :
- frapper ou donner des à-coups sur la clé d'entrée, que les engrenages encaissent mal ;
- monter des douilles chromées ordinaires à la place de douilles à choc renforcées ;
- oublier l'anti-retour ou le libérer brutalement sous charge ;
- dépasser la capacité maximale annoncée pour finir un serrage récalcitrant ;
- desserrer un écrou grippé au multiplicateur sans respecter sa limite de capacité.
Pourquoi la rallonge de tube fausse le serrage
Un tube emmanché allonge le bras de levier : l'effort au poignet produit un couple final que personne ne mesure, souvent très au-delà de la cible, avec un sur-serrage qui étire les goujons. La clé travaille alors hors de ses conditions prévues : mécanisme surchargé, poignée sollicitée en flexion, précision durablement compromise. Le gain de force se paie en fiabilité.
La boulonneuse à choc et le contrôle final au couple
La boulonneuse excelle au desserrage et à l'approche rapide des écrous, mais sa dispersion réelle interdit de s'y fier pour le couple final. La séquence correcte : approche à la boulonneuse à faible puissance, puis serrage final à la clé, directement ou via le multiplicateur selon la valeur cible. Ce duo couvre l'essentiel des besoins d'un atelier amateur bien équipé.
Bien utiliser un multiplicateur au quotidien
Un multiplicateur est un outil de précision qui se traite comme tel. Quelques habitudes suffisent à garantir des années de serrage mécanique fiable, sur un tracteur agricole comme sur un camping-car poids lourd.
- serrer en progression continue, sans à-coups, jusqu'au déclic de la clé d'entrée ;
- respecter l'ordre de serrage en croix ou en étoile sur les roues ;
- terminer par une passe de contrôle sur chaque écrou, dans le même ordre ;
- ranger l'ensemble à l'abri dans son coffret complet, clé détendue ;
- faire vérifier périodiquement la chaîne complète, clé et multiplicateur ensemble.
Douilles renforcées et accessoires indispensables
Les couples de sortie élevés détruisent les douilles chromées ordinaires : seules les douilles renforcées, à paroi épaisse, encaissent durablement ces efforts. Côté entrée, un gros cliquet ou une clé en carré 1/2 de bonne facture assure la liaison avec le carré conducteur. Goupilles et joncs de maintien complètent l'ensemble : une douille qui échappe sous 500 N.m devient un projectile.
Entretien et vérification périodique du multiplicateur
Un multiplicateur s'entretient comme une clé : stockage au sec, engrenages protégés, aucune chute sur le béton. Une vérification périodique sur banc, ou par comparaison avec un couplemètre de référence, confirme que ratio et rendement restent conformes au certificat. Tout point dur, jeu anormal ou bruit de roulement justifie un arrêt immédiat et un passage en révision avant réutilisation.
Ce qu'il faut retenir avant de serrer fort
Le multiplicateur de couple transforme les gros serrages en opération contrôlée : ratio connu, rendement documenté, clé d'entrée dans sa zone de précision, bras de réaction bien calé. Les couples de roues de poids lourd, d'engins ou de moyeux restent ceux du manuel constructeur : vérifiez-les systématiquement avant d'intervenir.
- calculer la valeur d'entrée à partir du couple cible, du ratio et du rendement ;
- caler le bras de réaction sur un appui franc avant tout effort ;
- proscrire les tubes-rallonges et le serrage final à la boulonneuse ;
- équiper la sortie de douilles renforcées en bon état ;
- confirmer chaque valeur cible dans la revue technique du véhicule concerné.
FAQ
À quoi sert exactement un multiplicateur de couple ?
Il démultiplie mécaniquement l'effort appliqué en entrée pour délivrer un couple de sortie très supérieur, de façon contrôlée. Une clé réglée à 100 N.m sur un ratio 5:1 produit environ 450 N.m une fois le rendement déduit. C'est l'outil de référence pour les gros couples des roues de poids lourd, d'engins agricoles ou de chantier.
Quel ratio de multiplication choisir ?
Le bon ratio place la clé d'entrée dans le tiers central de sa plage pour atteindre le couple cible. Pour 400 à 600 N.m, un ratio 4:1 ou 5:1 associé à une clé de 60 à 120 N.m convient bien. Les ratios élevés, 15:1 et plus, se justifient au-delà de 1 000 N.m, en usage industriel.
Peut-on monter la clé dynamométrique en sortie du multiplicateur ?
Non. La clé se place toujours en entrée, où le couple reste dans sa plage : c'est elle qui pilote la valeur, le multiplicateur ne fait que la démultiplier. En sortie, les couples dépassent la capacité de la plupart des clés courantes et le mécanisme de déclenchement serait rapidement endommagé, avec une mesure faussée.
Comment vérifier le couple réellement transmis ?
Le calcul, couple d'entrée multiplié par le ratio puis par le rendement, donne la valeur attendue. Pour la contrôler, un banc d'étalonnage ou un capteur de couple de référence mesure la sortie réelle. À défaut, faire vérifier périodiquement l'ensemble par un atelier de métrologie garantit que le rendement annoncé reste d'actualité.
Un multiplicateur est-il utile pour une voiture ?
Rarement : les écrous de roue de voiture se serrent le plus souvent entre 90 et 140 N.m en valeurs repères, à confirmer dans la revue technique. Une clé dédiée au serrage roues voiture couvre ce besoin sans démultiplication. Le multiplicateur devient pertinent sur camping-car poids lourd, utilitaire lourd ou engin agricole.
La boulonneuse à choc remplace-t-elle un multiplicateur ?
Pour desserrer, oui, c'est même son point fort. Pour serrer, non : sa dispersion réelle est trop large pour garantir un couple final. La méthode fiable combine une approche à la boulonneuse réglée bas, puis un serrage final au couple à la clé, avec ou sans multiplicateur selon la valeur visée par le constructeur.
Quelles douilles utiliser avec un multiplicateur ?
Uniquement des douilles renforcées à paroi épaisse, prévues pour les efforts élevés, avec goupille et jonc de maintien sur le carré de sortie. Un jeu de douilles chromé classique peut éclater sous plusieurs centaines de N.m. Contrôlez l'état des six pans avant chaque usage : une douille fissurée se remplace, sans exception.
Que risque-t-on si le bras de réaction est mal calé ?
Un appui partiel ou oblique peut glisser d'un coup pendant la montée en couple : mains projetées contre la jante, carter du multiplicateur fissuré, écrou voisin marqué. Le bras de réaction doit porter à plat, sur un appui capable d'encaisser tout le couple de sortie, et rester surveillé pendant l'effort. Des gants renforcés complètent la protection.
Quelle clé pour les gros couples sans multiplicateur ?
Une clé longue en carré 3/4 ou 1 pouce couvre 500 à 1 000 N.m et davantage. En dessous, une clé en carré 1/2 dédiée au serrage de roues traite l'essentiel de l'automobile, et les couples au-delà de 120 N.m restent accessibles sans démultiplication, à condition d'accepter l'encombrement et le bras de levier d'un outil long.
Faut-il étalonner un multiplicateur de couple ?
Oui, périodiquement : les engrenages s'usent et le rendement peut dériver, ce qui décale tous les calculs. Un contrôle annuel en usage intensif, ou après tout choc, maintient la chaîne de mesure fiable. La clé d'entrée suit son propre cycle d'étalonnage : les deux certificats se conservent ensemble, avec la date du prochain contrôle.
