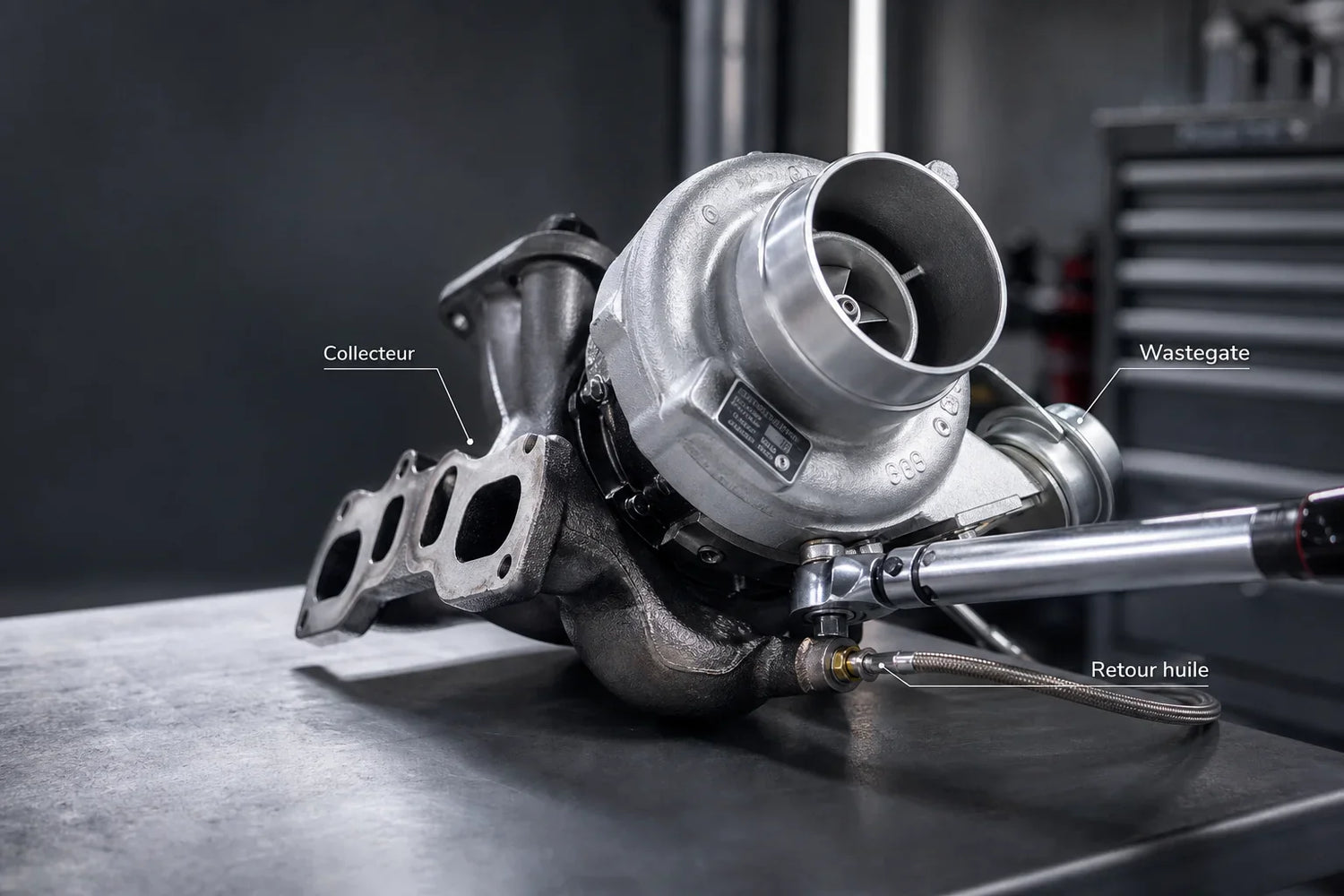

Remonter un turbo après réfection ou changement paraît mécanique de base : on reboulonne, on rebranche, on roule. C'est précisément là que les ennuis commencent. Sur un turbo, le **couple de serrage** n'est pas une formalité : trop fort sur le collecteur d'échappement, et l'on déforme la bride ou l'on casse un goujon dans la fonte chaude ; trop faible sur le retour d'huile, et l'on crée une fuite qui finit par noyer le carter de turbine. Beaucoup serrent au feeling, persuadés qu'un assemblage exposé à 900 °C doit être « bien bourré ». L'inverse est vrai : la dilatation thermique impose des couples mesurés, et le sur-serrage à froid devient une contrainte mécanique ingérable à chaud. Entre les vis de collecteur, les écrous de wastegate, la bride de descente et le banjo de retour d'huile, chaque liaison a sa logique et sa valeur propre. Cet article détaille le **couple serrage turbo** pour chaque point critique, explique pourquoi ces valeurs sont ce qu'elles sont, et donne la méthode et le matériel pour éviter la casse mécanique. L'objectif : un remontage fiable, sans fuite ni goujon arraché.
Comprendre pourquoi le couple de serrage d'un turbo est si spécifique
Le turbo n'est pas un assemblage ordinaire. Il subit des écarts de température extrêmes et des contraintes que le **serrage mécanique** doit accompagner, pas combattre. Comprendre cette logique évite la moitié des erreurs.
Le rôle de la dilatation thermique
Côté échappement, un turbo dépasse 800 à 900 °C. Le métal se dilate puis se rétracte au refroidissement. Un **serrage au couple** trop élevé à froid se transforme en contrainte excessive à chaud, qui fissure les brides ou cisaille les goujons. Les valeurs constructeur tiennent compte de cette dilatation.
Des liaisons aux fonctions très différentes
Un turbo combine des liaisons hétérogènes : fixation rigide sur fonte chaude, étanchéité d'huile sous pression, passage de gaz. Chaque liaison a sa propre **plage de couple**. Confondre le serrage d'un collecteur avec celui d'un banjo de retour d'huile mène droit à la **vis cassée** ou à la fuite.
Le piège du serrage au jugé sur ces moteurs
Le **serrage au feeling** est particulièrement dangereux ici car les filetages travaillent dans des matériaux variés : fonte, aluminium, acier. Un même effort « ressenti » se traduit par des contraintes très différentes. Un cliquet polyvalent en 3/8" couvre la majorité de ces points avec une précision impossible à la main.
- Point de vigilance : la fonte du collecteur est cassante, elle ne pardonne pas le sur-serrage.
- Point de vigilance : l'aluminium du carter central est tendre, filetage fragile.
- Erreur fréquente : appliquer le même couple partout « pour faire simple ».
- Erreur fréquente : négliger l'ordre de serrage sur les brides multi-vis.
Le couple de serrage du collecteur d'échappement et de la bride turbo
Le collecteur et la **bride de fixation du turbo** sont les liaisons les plus exposées à la chaleur. Leur **couple de serrage** est mesuré et leur ordre de serrage compte autant que la valeur.
Les valeurs courantes selon le diamètre de vis
Sur la plupart des moteurs, les vis de collecteur et de bride turbo (souvent M8 ou M10) se serrent dans une **plage N.m** de 20 à 45 N.m environ. Une vis M8 tourne autour de 20 à 25 N.m, une M10 autour de 40 à 45 N.m. La valeur exacte reste celle de la revue technique du moteur concerné.
L'importance de l'ordre et de la progressivité
Une bride multi-vis se serre en croix et en deux à trois passes progressives, jamais une vis à fond d'un coup. Cette méthode répartit la pression et garantit la planéité du plan de joint. Un **serrage précis** mal ordonné voile la bride et crée une fuite de gaz.
Les fixations qui exigent un produit frein-filet
Certaines vis exposées aux vibrations et à la chaleur réclament un frein-filet haute température pour éviter le **desserrage**. Le produit doit être adapté à la température d'échappement. Pour ce type d'intervention auto comme pour l'outillage auto en général, le couple s'applique sur filetage propre.
| Liaison | Diamètre courant | Plage indicative | Particularité |
|---|---|---|---|
| Vis de collecteur | M8 | 20 à 25 N.m | Serrage en croix |
| Vis de bride turbo | M8 / M10 | 20 à 45 N.m | Frein-filet HT |
| Écrous de goujon | M8 | 20 à 25 N.m | Écrous cuivre conseillés |
| Bride de descente | M8 / M10 | 25 à 40 N.m | Joint neuf |
- Bonne pratique : remplacer les écrous cuivre et joints d'échappement à chaque dépose.
- Bonne pratique : serrer en deux passes, à 50 % puis 100 % du couple cible.
- Symptôme de fuite : sifflement à l'accélération, traces de calamine au joint.
- Point de vigilance : un goujon rouillé peut casser, prévoir le dégrippage à froid.
Couple de la wastegate et du retour d'huile : les liaisons sensibles
La **wastegate** et le **retour d'huile** sont moins exposés à la casse par sur-serrage que le collecteur, mais une erreur y provoque des fuites ou un mauvais fonctionnement de la régulation de pression.
Le serrage de la wastegate et de sa tringlerie
Les fixations de **wastegate** (interne ou externe) se serrent généralement entre 8 et 25 N.m selon le diamètre des vis. La tringlerie de commande, elle, ne se serre pas : son réglage de longueur conditionne la pression de suralimentation. Forcer ou bloquer la tringle fausse la régulation.
Le banjo et la bride de retour d'huile
Le **retour d'huile** est une zone d'étanchéité critique sous faible pression. La bride ou le banjo se serre doucement, souvent entre 8 et 15 N.m, avec un joint neuf systématique. Un **sur-serrage** écrase le joint ou déforme la bride alu ; un **sous-serrage** laisse l'huile suinter.
Pourquoi une fuite de retour d'huile est grave
Si le retour d'huile fuit ou se bouche, l'huile s'accumule dans le carter central et finit par passer les segments d'étanchéité du turbo. Résultat : fumée bleue et turbo qui consomme l'huile. Un outil de précision pour petits couples est indispensable sur ces valeurs basses.
L'alimentation d'huile sous pression
La canalisation d'**alimentation en huile** arrive sous pression et se serre avec autant de soin que le retour, dans une **plage de couple** comparable. Le filetage côté carter alu est fragile. Un couplemètre électronique aide à viser juste sur ces petites valeurs où l'erreur se voit vite.
| Critère | Liaison correctement serrée | Liaison mal serrée |
|---|---|---|
| Retour d'huile | Joint neuf, couple bas maîtrisé | Joint réutilisé, serré au jugé |
| Conséquence | Étanchéité durable | Fuite, fumée bleue |
| Wastegate | Vis au couple, tringle réglée | Tringle bloquée, pression faussée |
| Comportement turbo | Régulation correcte | Sur ou sous-pression |
- Erreur fréquente : réutiliser un joint de retour d'huile écrasé.
- Erreur fréquente : bloquer la tringlerie de wastegate au serrage.
- Bonne pratique : nettoyer la durite et la crépine de retour d'huile à la dépose.
- Symptôme observable : fumée bleue au démarrage = retour d'huile suspect.
Quelle clé dynamométrique pour remonter un turbo sans rien casser
Le remontage d'un turbo couvre une **plage de fonctionnement** large, des 8 N.m du retour d'huile aux 45 N.m d'une bride. Le bon **outil de serrage** doit couvrir ces valeurs avec une vraie précision.
Couvrir des petits et moyens couples
Un seul outil suffit rarement. Une **clé de serrage** 1/4" couvre les 8 à 20 N.m du retour d'huile et de la wastegate ; une 3/8" prend le relais de 20 à 45 N.m pour collecteur et brides. Cette complémentarité garantit un **serrage au couple** précis sur toute la plage.
Pourquoi la précision prime sur ces moteurs
Une **clé dynamométrique** de qualité affiche une **tolérance de serrage** d'environ ± 4 %. Sur un retour d'huile à 10 N.m, une erreur de 30 % au feeling fait toute la différence entre étanchéité et fuite. La **reproductibilité** de l'outil sécurise chaque liaison.
Le bon carré pour chaque liaison
Pour les valeurs basses, privilégiez un petit cliquet de précision en 1/4". Pour les brides et le collecteur, un modèle 3/8" est plus adapté. Un coffret complet avec embouts couvre l'ensemble du chantier turbo.
| Liaison turbo | Plage type | Carré conseillé |
|---|---|---|
| Retour d'huile | 8 à 15 N.m | 1/4" |
| Wastegate | 8 à 25 N.m | 1/4" ou 3/8" |
| Collecteur | 20 à 25 N.m | 3/8" |
| Bride turbo | 40 à 45 N.m | 3/8" |
- Bonne pratique : choisir une plage où le couple visé tombe en milieu d'échelle.
- Bonne pratique : ranger la clé desserrée à sa valeur minimale.
- Point de vigilance : une clé jamais étalonnée dérive avec le temps.
- Point de vigilance : compléter avec un jeu de douilles adapté aux accès difficiles du turbo.
FAQ
Quel est le couple de serrage des vis de collecteur sur un turbo ?
Les vis de collecteur, souvent en M8, se serrent dans une plage de 20 à 25 N.m environ, en croix et en deux passes. Une M10 monte vers 40 à 45 N.m. La valeur exacte dépend du moteur et figure dans la revue technique. Un cliquet polyvalent 3/8" couvre bien ces valeurs.
À combien serrer le retour d'huile du turbo ?
Le retour d'huile se serre doucement, généralement entre 8 et 15 N.m, avec un joint neuf systématique. C'est une étanchéité sous faible pression : le sur-serrage écrase le joint, le sous-serrage laisse fuir l'huile. Un outil pour petits couples est indispensable sur ces valeurs basses.
Peut-on serrer un turbo sans clé dynamométrique ?
C'est fortement déconseillé. Le serrage au feeling n'offre aucune reproductibilité et les filetages travaillent dans des matériaux variés (fonte, alu, acier). Une erreur provoque fuite, casse de goujon ou voilage de bride. L'outil se rentabilise face au coût d'un turbo et d'une dépose moteur.
Pourquoi ne faut-il pas trop serrer le collecteur d'échappement ?
Parce que la fonte du collecteur est cassante et chauffe à plus de 800 °C. Un sur-serrage à froid devient une contrainte excessive à chaud avec la dilatation, ce qui fissure la bride ou casse les goujons. Le couple constructeur tient compte de cette dilatation thermique pour rester sûr.
Faut-il du frein-filet sur les vis de turbo ?
Oui sur certaines fixations exposées aux vibrations et à la chaleur, avec un frein-filet haute température adapté à l'échappement. Il prévient le desserrage sans remplacer le couple correct. Sur les écrous de goujon, des écrous cuivre neufs sont conseillés à chaque remontage pour la même raison.
À quel couple serrer la wastegate ?
Les fixations de wastegate se serrent généralement entre 8 et 25 N.m selon le diamètre. La tringlerie de commande, elle, ne se serre pas : c'est son réglage de longueur qui fixe la pression de suralimentation. La bloquer ou la forcer fausse la régulation du turbo.
Une seule clé suffit-elle pour tout le turbo ?
Rarement. Le chantier couvre de 8 N.m (retour d'huile) à 45 N.m (bride), une plage trop large pour un seul outil précis. Une clé 1/4" pour les petits couples et une 3/8" pour le reste forment le bon duo. Un kit outillage complet simplifie le travail.
Quels symptômes trahissent un turbo mal serré ?
Une fumée bleue au démarrage signale souvent un retour d'huile mal étanche. Un sifflement à l'accélération et des traces de calamine trahissent une fuite au collecteur. Une pression de suralimentation incorrecte oriente vers la wastegate. Chaque symptôme renvoie à une liaison et à son couple de serrage.
Pourquoi serrer le collecteur en croix et en plusieurs passes ?
Le serrage en croix et progressif répartit la pression uniformément sur la bride et garantit la planéité du plan de joint. Serrer une vis à fond d'un coup voile la bride et crée une fuite de gaz. Deux à trois passes, à 50 % puis 100 % du couple, est la méthode professionnelle.
Faut-il faire étalonner sa clé dynamométrique pour le turbo ?
Pour un usage occasionnel, un étalonnage périodique reste recommandé sans être critique à court terme. La précision dérive surtout si la clé est mal rangée, serrée à fond. Rangez-la à sa valeur minimale. Sur les couples bas du turbo, une lecture digitale aide à viser juste.
Le couple est-il le même sur un turbo essence et un turbo diesel ?
Les principes sont identiques, mais les valeurs varient selon le moteur, le diamètre des vis et le constructeur, pas selon le carburant. Un turbo diesel n'impose pas un couple plus fort par nature. La référence reste toujours la documentation technique du moteur précis concerné.
