« J'ai acheté une clé dynamométrique, mais la douille ne rentre pas. » Ce message revient constamment sur les forums de mécanique, et il résume un problème plus profond qu'un simple souci de compatibilité. Le carré d'entraînement — cette pièce carrée à l'extrémité de la clé — n'est pas un détail accessoire. C'est lui qui détermine la plage de couple de serrage utilisable, la taille des douilles compatibles, et surtout la précision réelle de l'outil à la valeur cible.

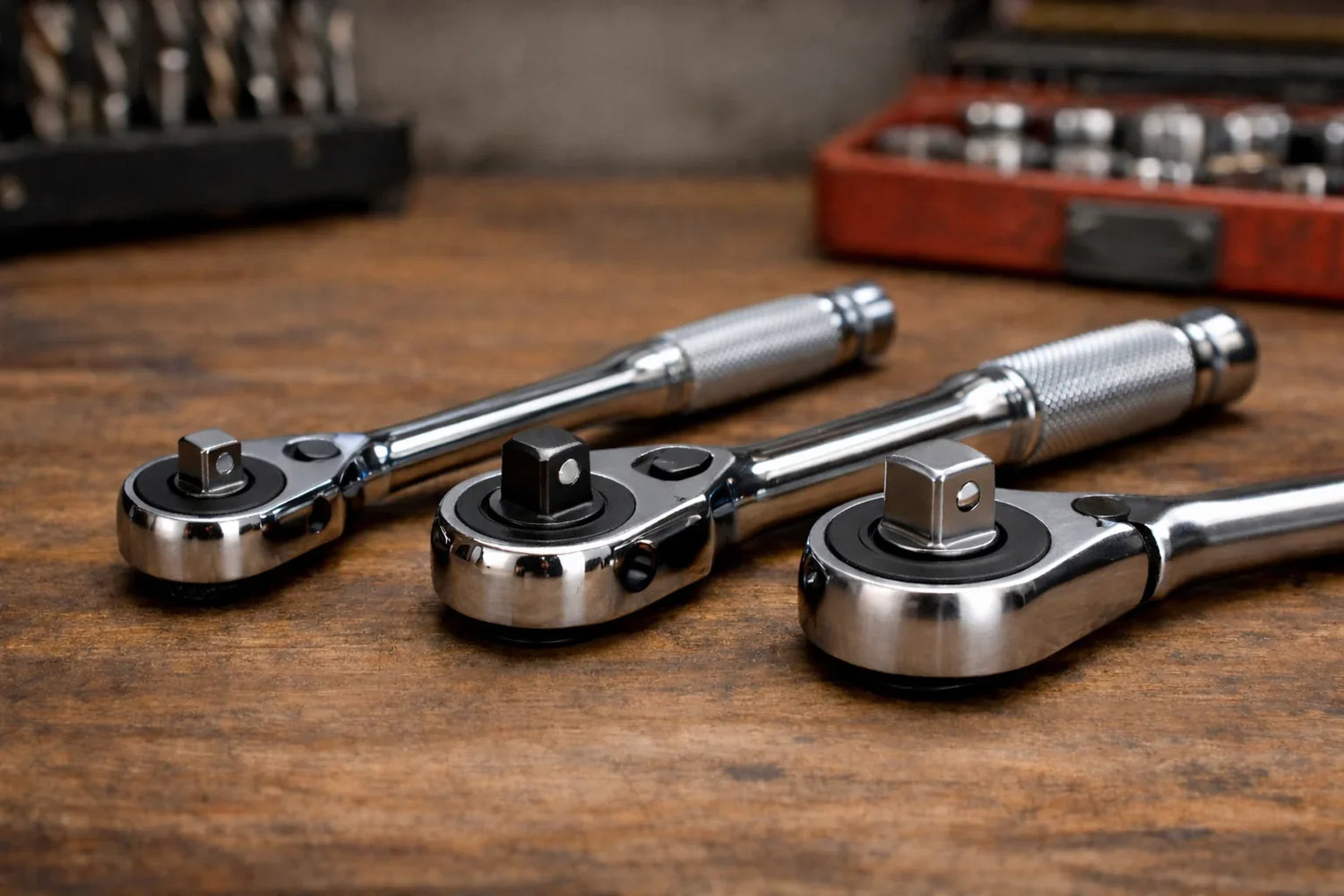

Choisir entre un carré 1/4", 3/8" ou 1/2" sans comprendre ce que chaque format implique mécaniquement conduit à deux types d'erreurs. La première : acheter un carré 1/2" « parce que c'est le plus costaud » et tenter de serrer une vis de potence vélo à 5 N.m — résultat, un sur-serrage non détecté et un composant carbone fissuré. La seconde : choisir un carré 1/4" par souci de compacité et forcer sur un écrou de roue automobile — vis cassée, clé endommagée, et serrage au feeling en guise de plan B.
Le carré d'entraînement n'est pas un choix de confort. C'est une réponse mécanique à une contrainte précise : transmettre un couple donné, dans une plage donnée, avec une tolérance de serrage maîtrisée. Cet article explique la logique technique derrière chaque format, les usages auxquels il correspond réellement, et comment éviter les erreurs de serrage liées à un mauvais choix de carré.
Le carré d'entraînement : son rôle dans la chaîne de serrage
L'interface entre le mécanisme et la fixation
Le carré d'entraînement est la pièce qui transmet le couple généré par le mécanisme interne de la clé dynamométrique vers la douille, puis vers la vis ou l'écrou. Plus cette chaîne est courte et rigide, plus le couple de serrage appliqué correspond à la valeur réglée. Chaque format de carré — 1/4", 3/8", 1/2" — est dimensionné pour un intervalle de couple spécifique, avec des douilles de taille proportionnelle.
Pourquoi la taille du carré conditionne la précision
Un carré surdimensionné par rapport au couple cible introduit des masses et des inerties inutiles. À faible couple, ces masses continuent de transmettre de l'effort après le déclenchement du clic, provoquant un dépassement non contrôlé. À l'inverse, un carré sous-dimensionné soumis à un couple élevé subit des déformations qui faussent la mesure et usent prématurément l'outil. Le bon format de carré place la clé dans sa zone de précision optimale.
Ce que la taille du carré détermine concrètement
- La plage de couple accessible — chaque carré correspond à une fourchette de N.m définie par la conception de la clé.
- La taille des douilles compatibles — le carré impose le diamètre des douilles utilisables (petites vis ou gros écrous).
- La longueur du bras de levier — un carré plus gros équipe généralement une clé plus longue, adaptée aux efforts élevés.
- La sensibilité du déclenchement — à bas couple, un carré compact produit un clic plus net et plus lisible.
Carré 1/4" : le spécialiste des faibles couples
La plage de fonctionnement typique
Le carré 1/4" équipe les clés conçues pour travailler entre 1 et 25 N.m environ. C'est le format le plus compact, associé à des douilles de petite taille (6 à 14 mm) et à un bras de levier court. Cette configuration est spécifiquement pensée pour les faibles couples où la reproductibilité et la finesse du déclenchement sont des exigences centrales.
Les usages concrets du carré 1/4"
Ce format est le standard en maintenance vélo et en petite mécanique de précision :
- Vélo — vis de potence, collier de selle, cintre carbone, étriers de frein (4 à 10 N.m).
- Électronique et modélisme — visserie miniature, connecteurs (1 à 5 N.m).
- Petite mécanique moto — vis d'accessoires, capteurs, commandes (2 à 12 N.m).
Pourquoi le 1/4" est irremplaçable à bas couple
À 5 N.m, l'effort requis sur le manche est si faible qu'il devient presque imperceptible avec une clé longue. Un petit cliquet précision en 1/4" offre un bras de levier court qui rend le geste proportionnel à la valeur cible. Le clic est net, la reproductibilité du serrage au couple est élevée, et le risque de dépasser la zone élastique d'une vis M4 ou M5 est considérablement réduit.
Limites à connaître
Le carré 1/4" n'est pas conçu pour les couples supérieurs à 25 N.m. Forcer au-delà de sa plage provoque une déformation du carré, une usure accélérée du cliquet et un risque de casse mécanique de la clé elle-même. Pour les pédales de vélo (30–40 N.m) ou les axes de roue, un format supérieur est nécessaire.
Carré 3/8" : le polyvalent de la mécanique courante
La plage de fonctionnement typique
Le carré 3/8" couvre généralement une plage de 5 à 110 N.m, avec un point de fonctionnement optimal entre 10 et 80 N.m. C'est le format intermédiaire, suffisamment compact pour accéder aux espaces restreints et suffisamment robuste pour transmettre des couples moyens avec fiabilité. Les douilles compatibles vont typiquement de 8 à 22 mm.
Les usages concrets du carré 3/8"
Le 3/8" est le format de prédilection pour l'entretien moto et les interventions intermédiaires en automobile :
- Moto — bougies (12–25 N.m), étriers de frein (25–50 N.m), vis de carénage, maître-cylindre.
- Automobile (petites fixations) — bouchon de carter (20–40 N.m), capteurs, vis de distribution.
- Mécanique générale — assemblages industriels légers, équipements de loisir.
L'avantage de la compacité en accès restreint
Sur une moto, les fixations sont souvent nichées entre le cadre, le moteur et les carénages. Une clé 3/8" avec des douilles à parois minces passe là où un carré 1/2" ne rentre tout simplement pas. Cette compacité n'est pas un luxe : elle conditionne la capacité à positionner correctement la douille et à appliquer le serrage mécanique de façon perpendiculaire — un pré-requis pour une mesure fiable.
Limites à connaître
Au-delà de 100 N.m, le carré 3/8" travaille en limite haute. Le bras de levier devient court par rapport à l'effort requis, et la transmission du couple perd en précision. Pour les écrous de roue automobile (90–130 N.m) ou les vis de culasse, le carré 1/2" reste le choix mécanique correct.
Carré 1/2" : la puissance pour les forts couples
La plage de fonctionnement typique
Le carré 1/2" est le format standard des clés dynamométriques automobiles. Sa plage couvre généralement 20 à 350 N.m, avec un fonctionnement optimal entre 40 et 200 N.m. Les douilles compatibles vont de 10 à 36 mm, couvrant l'essentiel de la boulonnerie automobile et industrielle.
Les usages concrets du carré 1/2"
C'est le format incontournable en outillage auto :
- Roues de voiture — écrous M12 ou M14 (90–130 N.m).
- Culasse — vis de culasse (40–80 N.m + serrage angulaire).
- Suspension et train roulant — rotules, biellettes (80–150 N.m).
- Moto (gros serrages) — axe de roue, écrou de colonne de direction, couronne (au-delà de 120 N.m).
Pourquoi le 1/2" est inadapté aux faibles couples
À 10 N.m, une clé carré 1/2" fonctionne en extrémité basse de sa plage de fonctionnement. Le mécanisme de déclenchement perd sa fiabilité : le clic est amorti, parfois retardé, et le couple de serrage réel dépasse fréquemment la consigne. L'inertie des grosses douilles aggrave le phénomène. Sur un composant carbone ou un filetage aluminium, ce sur-serrage silencieux provoque un filetage abîmé sans aucun signal perceptible.
Comparatif synthétique des trois formats
| Critère | Carré 1/4" | Carré 3/8" | Carré 1/2" |
|---|---|---|---|
| Plage de couple typique | 1–25 N.m | 5–110 N.m | 20–350 N.m |
| Zone de précision optimale | 2–20 N.m | 10–80 N.m | 40–200 N.m |
| Douilles compatibles | 6–14 mm | 8–22 mm | 10–36 mm |
| Usage principal | Vélo, petite mécanique | Moto, entretien intermédiaire | Automobile, forts couples |
| Sensibilité du clic à bas couple | Excellente | Bonne | Médiocre |
| Encombrement | Compact | Intermédiaire | Volumineux |
Adaptateurs entre carrés : solution pratique ou piège technique ?
Ce que fait réellement un adaptateur
Un adaptateur (ou réducteur) permet de monter une douille d'un format sur un carré d'un autre — par exemple, une douille 1/4" sur un carré 1/2". En apparence, c'est une solution économique. En réalité, chaque interface ajoutée introduit un jeu angulaire qui absorbe une partie du couple avant le déclenchement. À faible N.m, cette perte est mécaniquement significative.
L'impact mesurable sur la précision
À 80 N.m, le jeu d'un adaptateur représente une erreur relative souvent négligeable. À 5 N.m, ce même jeu peut absorber 5 à 10 % du couple — soit la totalité de la tolérance de serrage admissible sur un composant carbone. Le clic devient moins net, parfois imperceptible, et la reproductibilité du serrage précis chute. L'outil affiche une valeur correcte, mais la fixation reçoit un couple différent.
| Configuration | Précision à 5 N.m | Précision à 100 N.m | Recommandation |
|---|---|---|---|
| Carré natif + douille adaptée | Optimale (± 4 %) | Optimale (± 4 %) | Configuration de référence |
| Carré 1/2" + adaptateur 1/4" | Dégradée (± 10 % ou plus) | Non applicable | Déconseillé à bas couple |
| Carré 3/8" + adaptateur 1/4" | Variable (± 6 à 8 %) | Non applicable | Acceptable en dépannage uniquement |
| Carré 3/8" + adaptateur 1/2" | Non applicable | Acceptable (± 5 %) | Utilisable si accès restreint |
Quand un adaptateur reste acceptable
Un adaptateur peut être toléré dans certaines conditions précises :
- Le couple cible se situe dans la zone centrale de la plage de fonctionnement de la clé — pas dans ses extrêmes.
- Le serrage n'est pas critique (accessoire non structurel, fixation non sécuritaire).
- L'utilisation est ponctuelle et non répétée (dépannage, pas usage régulier).
- L'adaptateur est de bonne qualité, sans jeu perceptible à la main.
Comment choisir : la méthode en trois questions
Question 1 - Quels sont les couples les plus fréquents à atteindre ?
Lister les fixations sur lesquelles la clé sera utilisée et relever les valeurs de couple de serrage prescrites. Si 80 % des serrages se situent entre 4 et 15 N.m (vélo), le carré 1/4" s'impose. Si la majorité tourne autour de 20 à 80 N.m (moto, petite auto), le 3/8" est le bon choix. Au-delà de 80 N.m régulièrement, le 1/2" est nécessaire.
Question 2 - Un seul carré suffit-il ?
Pour un usage mono-véhicule, une seule clé bien choisie couvre souvent l'essentiel. Pour un bricoleur multi-véhicules (vélo + voiture, par exemple), deux clés de formats différents travaillant chacune dans leur zone de précision sont plus fiables et plus durables qu'une clé « universelle » flanquée d'adaptateurs. Un coffret complet avec douilles assorties simplifie l'équipement.
Question 3 - Quel budget pour quel niveau de fiabilité ?
Le carré ne détermine pas le prix, mais la plage de fonctionnement et la qualité du mécanisme si. Un modèle milieu de gamme avec certificat d'étalonnage et tolérance annoncée (± 3 à 4 %) offre une fiabilité suffisante pour un bricoleur régulier. Les modèles très bas de gamme présentent des tolérances supérieures à ± 6 %, ce qui dépasse la marge acceptable pour un serrage précis sur des éléments critiques.
FAQ
Quelle taille de carré pour serrer les roues d'une voiture ?
Le carré 1/2" est le format standard pour les écrous de roue automobile, avec un couple de serrage typique de 90 à 130 N.m. Une clé avec une plage de fonctionnement de 20 à 200 N.m place cette valeur dans sa zone de précision optimale. Le serrage roues voiture se situe dans la plage haute d'une clé 1/2" bien calibrée.
Faut-il une clé dynamométrique en carré 1/4" pour le vélo ?
Oui, c'est le seul format fiable pour les faibles couples entre 2 et 15 N.m. Les vis M4 et M5 du vélo exigent un serrage précis dans une plage de couple étroite. Un serrage de précision en carré 1/4" garantit un clic net et une reproductibilité que les formats supérieurs ne peuvent pas offrir à ces valeurs.
Le carré 3/8" est-il un bon compromis pour tout faire ?
Le carré 3/8" est le format le plus polyvalent, couvrant typiquement 5 à 110 N.m. Il convient bien à la mécanique deux-roues et aux interventions automobiles intermédiaires. Mais il reste imprécis en dessous de 5 N.m (vélo carbone) et limité au-dessus de 100 N.m (roues auto). « Tout faire » avec un seul carré implique des compromis de précision.
Est-ce obligatoire d'avoir plusieurs clés dynamométriques ?
Non, si l'usage se limite à un seul type de véhicule et une plage de couple cohérente. Mais pour un bricoleur qui intervient sur vélo et voiture, deux clés — une en carré 1/4" et une en carré 1/2" — sont mécaniquement nécessaires. Un kit outillage adapté à chaque usage évite les adaptateurs et leurs pertes de précision.
Un adaptateur 1/2" vers 1/4" est-il fiable ?
Il est déconseillé pour les serrages critiques à faible couple. L'adaptateur introduit un jeu mécanique qui absorbe une partie du couple de serrage avant le déclenchement du clic. À 5 N.m, cette perte peut représenter 10 % ou plus de la valeur cible — soit la totalité de la tolérance de serrage admissible sur un composant carbone.
Quelle clé dynamométrique choisir pour un débutant ?
Pour un débutant en mécanique auto, une clé à clic en carré 1/2" avec une plage de 20 à 200 N.m et un certificat d'étalonnage. Pour le vélo, une clé en carré 1/4" de 2 à 20 N.m. Le mécanisme à clic est le plus simple à utiliser. L'essentiel est de choisir la plage N.m adaptée à ses fixations réelles.
Quelle plage de couple couvre le carré 3/8" ?
Le carré 3/8" couvre typiquement 5 à 110 N.m, avec une zone de précision optimale entre 10 et 80 N.m. C'est la plage idéale pour les bougies (15–30 N.m), les étriers de frein (25–50 N.m) et les couples moyens de la mécanique moto et automobile légère. Au-delà de 100 N.m, le carré 1/2" prend le relais.
Le carré d'entraînement influence-t-il la durée de vie de la clé ?
Oui. Un carré sollicité régulièrement au-delà de sa plage de fonctionnement subit des déformations progressives qui dégradent la précision et accélèrent l'usure du cliquet. Utiliser un carré 1/4" à 40 N.m ou un carré 3/8" à 150 N.m raccourcit la durée de vie de l'outil et fausse la reproductibilité des mesures bien avant la limite théorique.
Peut-on utiliser des douilles à choc sur une clé dynamométrique ?
C'est possible mais déconseillé. Les douilles à choc sont plus épaisses et plus lourdes que les douilles standard. Sur une clé de serrage dynamométrique, leur masse supplémentaire augmente l'inertie au moment du déclenchement — le couple réel peut dépasser la consigne, surtout à bas N.m. Privilégier des douilles standard adaptées au carré de la clé.
